модель 2002 года
- Модель 700 XC
- Код модели 700 XC SP (S02NP7CSA)

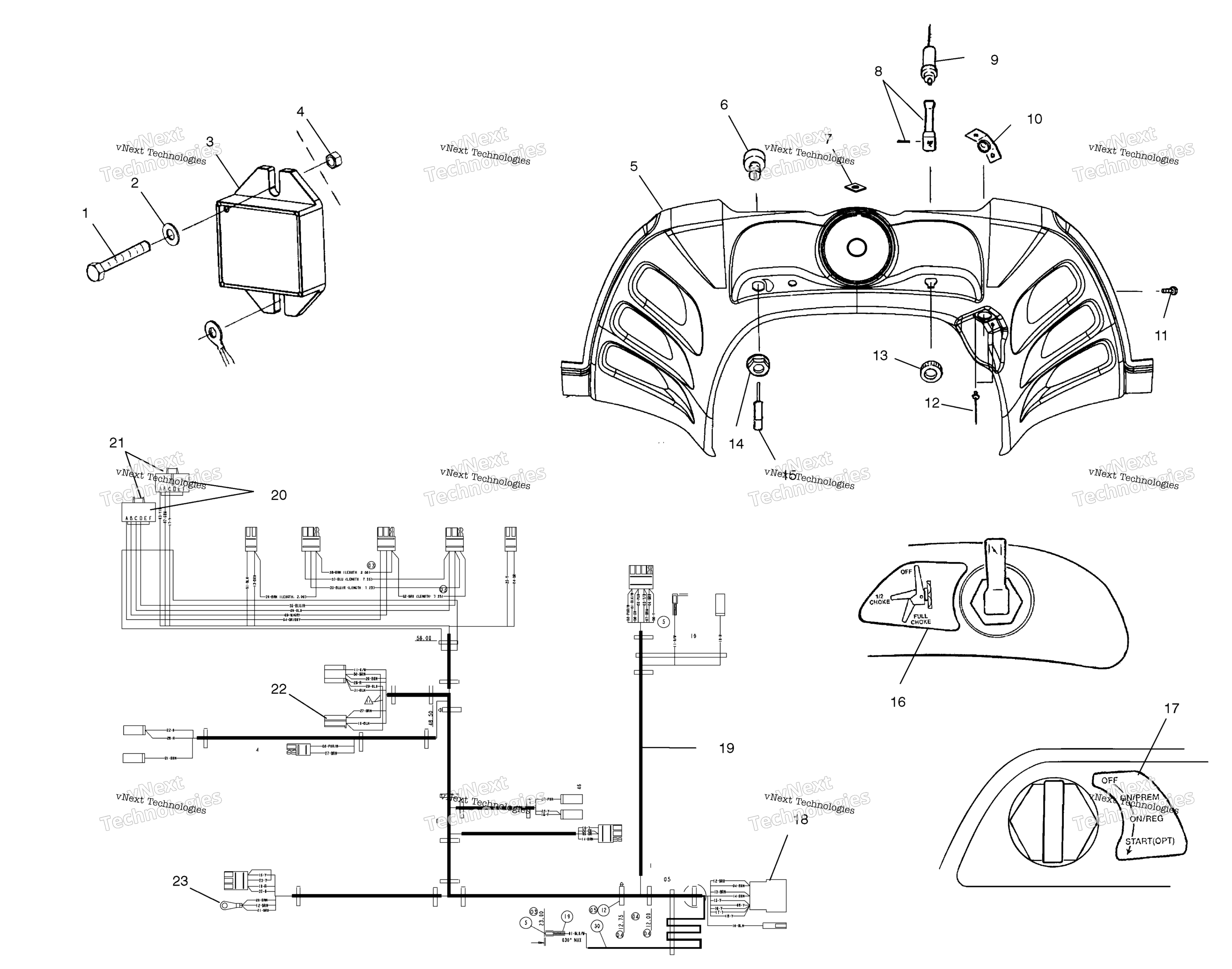

Схема консоли /Csb для 700 XC SP (S02NP7CSA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7512031
По запросу
2
WASHER art. 7555904
По запросу
3
AC REGULATOR, 14.3V art. 4010793
от 3 733 ₽
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
CONSOLE-EDGE,BLACK ** art. 5433724-070
По запросу
6
IGNITION SWITCH KIT, ES, FUEL art. 2201614
По запросу
7
X-MAS TREE CLIP art. 7670101
По запросу
8
CHOKE LEVER REPAIR KIT [Incl. Pin] art. 2201439
По запросу
9
CHOKE CABLE [Incl. 8,13] art. 7080946
По запросу
10
RECOIL GUIDE art. 5243049
По запросу
11
SCREW art. 7515199
По запросу
12
POP RIVET art. 7621330
По запросу
13
NUT,CHOKE art. 5432944
По запросу
14
NUT,IGNITION art. 7547035
По запросу
15
N/A,USE COMPONENTS NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap [i.e. one dot = A, two dots= B, etc.]. art. 9990000
По запросу
16
DECAL-CHOKE art. 7170054
По запросу
17
Decal, Ignition, Console art. 7078605
По запросу
18
HOUSING art. 4020057
По запросу
19
HARNESS-MAIN WIRE,TPS,COMMON art. 2460792
По запросу
20
SOCKET-PACKARD#12047767 art. 4010192
По запросу
21
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
22
HOUSING,PACK art. 4020063
По запросу
23
TERMINAL, RING art. 4020092
По запросу
