модель 2002 года
- Модель Trail Touring
- Код модели TRAIL TOURING (S02ST5BS)

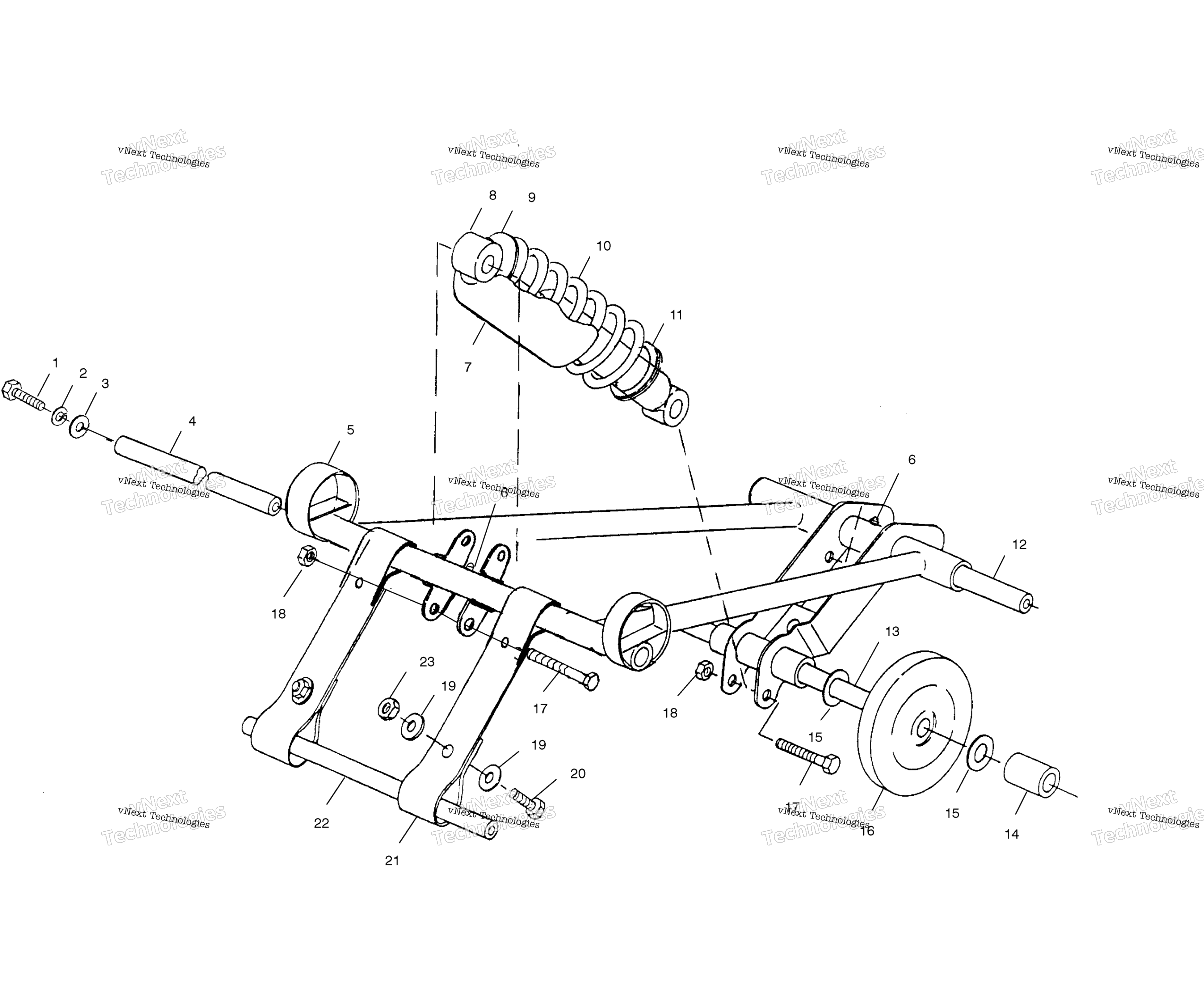

Схема передней части Torque Arm для TRAIL TOURING (S02ST5BS)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт задней подвески Polaris art. 7517435
от 987 ₽
2
Шайба гроверная Polaris art. 7552603
По запросу
3
WASHER,FLAT(10) art. 7555893
По запросу
4
SHAFT art. 5131450
По запросу
5
ARM,FR.TORQUE,X-10,BLK art. 1541204-067
По запросу
6
Пресс масленка Polaris art. 7080433
от 315 ₽
7
SPRING SHIELD art. 5430671
По запросу
8
SHOCK,FRT.TRACK art. 7041743
По запросу
9
SPRING RETAINER, SLOTTED art. 5020618
от 13 150 ₽
10
COMPRESSION SPRING, MEDIUM GLOS art. 7041253-067
По запросу
11
Чашка пружины амортизатора Polaris art. 5245067
от 3 980 ₽
12
Shaft (See Suspension Pg. B8, Ref. 22) art. -------
По запросу
13
Shaft (See Suspension Pg. B8, Ref. 21) art. -------
По запросу
14
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
Шайба рычага Polaris art. 7556301
от 368 ₽
16
Asm., Bogie Wheel (See Rail Mounting - Suspension Pg. B9, Ref.1) art. -------
По запросу
17
SCREW art. 7515433
По запросу
18
FLEXLOC NUT art. 7542411
По запросу
19
WASHER-.325X1.20X.090,FL-Y art. 7556175
По запросу
20
SCREW art. 7517313
По запросу
21
STRAP,LIMITER,TRACK art. 5410992
По запросу
22
Shaft, Pivot Arm (See Suspension Pg, B8, Ref. 20) art. -------
По запросу
23
NUT,NYLOK art. 7542344
По запросу
