модель 2002 года
- Модель Widetrak LX
- Код модели WIDETRAK LX (S02SU4BS)

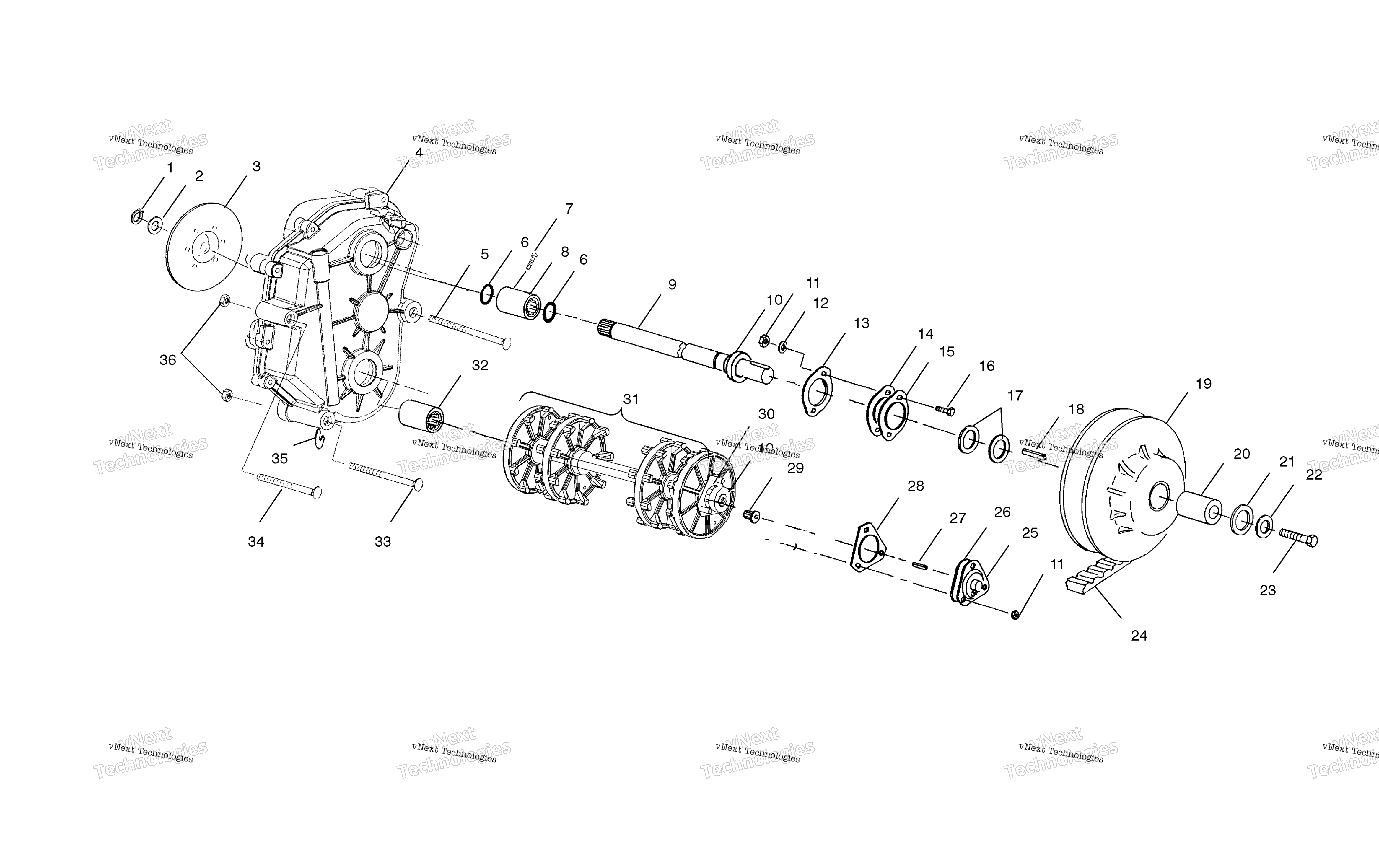

Схема привода Shaft /Be для WIDETRAK LX (S02SU4BS)
Схема
Детали
Номер
Наименование детали
Цена
1
Стопорное кольцо тормозного диска Polaris art. 7710436
По запросу
2
Шайба крепления тормозного диска Polaris art. 7555922
По запросу
3
DISC BRAKE CALIPER ASSEMBLY art. 1911276
По запросу
4
Asm., Gearcase (See Gearcase Pg. B10 for Details) art. -------
По запросу
5
BOLT art. 7517291
По запросу
6
Кольцо уплотнительное Polaris art. 5410630
По запросу
7
SCREW art. 7517446
По запросу
8
Муфта вала КПП Polaris art. 1332219
По запросу
8
GREASE ZERK art. 7080437
По запросу
9
Вал приводной вариатора Polaris art. 1332256
от 48 941 ₽
10
Подшипник Polaris (снят с производства) art. 3514525
от 831 ₽
11
Гайка Polaris art. 7542324
от 160 ₽
12
FLAT WASHER art. 7558402
По запросу
13
FLANGETTE-2 BOLT art. 5270869
По запросу
14
GASKET,JACKSHAFT,2-BOLT art. 5830135
По запросу
15
FLANGETTE, GREASABLE art. 5222647
По запросу
16
CARRIAGE BOLT art. 7512377
По запросу
17
BUSHING art. 7556509
По запросу
18
KEY-1/4 X 3/16 X 2.25 art. 7721132
По запросу
19
Asm., Driven Clutch (See Driven Clutch Pg. B13, Ref. 14) art. -------
По запросу
20
SPACER,INLET SHAFT art. 5431482
По запросу
21
FLAT WASHER art. 7555806
По запросу
22
WASHER, SPRING art. 7571626
По запросу
23
BOLT art. 7515502
По запросу
24
Ремень вариатора Polaris art. 3211070
По запросу
25
Адаптер спидометра Polaris art. 3280540
По запросу
26
Прокладка адаптера спидометра Polaris art. 5830012
По запросу
27
Вал спидометра Polaris art. 3280017
По запросу
28
Проставка подшипника приводного вала Polaris art. 5243529
По запросу
29
SPEEDO METAL BUSHING art. 3280019
По запросу
30
Фланец подшипника приводного вала Polaris art. 1012945
По запросу
31
Вал привода гусеницы Polaris art. 1590450
По запросу
32
GREASE ZERK art. 7080437
По запросу
32
Муфта КПП нижняя Polaris art. 1332260
По запросу
33
BOLT art. 7517292
По запросу
34
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
35
SPACER-.080 (10) (.080) art. 5210760
По запросу
35
SPACER-.063 (10) (.063) art. 5210759
По запросу
35
SPACER, .020 (.020) art. 5210764
По запросу
35
SHIM (.010) art. 5211065
По запросу
36
NUT,FLANGE art. 7542423
По запросу
