модель 2003 года
- Модель 120
- Код модели 120 XC SP (S03WB1AS)

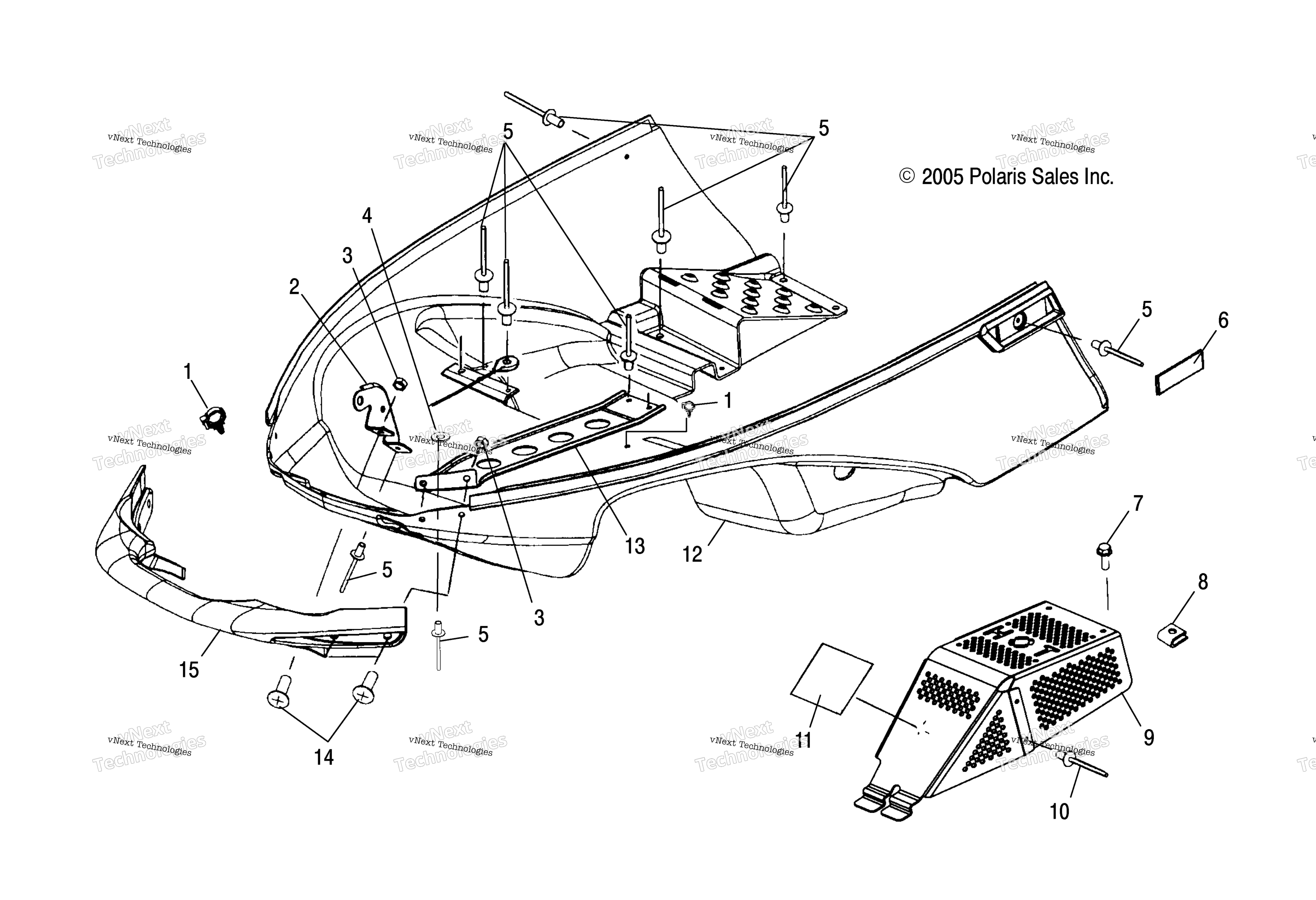

Схема передней панели для 120 XC SP (S03WB1AS)
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP art. 7670102
По запросу
2
BRKT-HINGE,NOSEPAN,LH art. 5244894
По запросу
2
BRKT-HINGE,NOSEPAN,RH art. 5244895
По запросу
3
Гайка Polaris art. 7542122
от 263 ₽
4
WASHER,13/64X1/2X18GA,FL-Y (10) art. 7558212
По запросу
5
Заклепка Polaris art. 7621467
от 326 ₽
6
REFLECTOR ASSEMBLY, AMBER art. 2670134
По запросу
7
SCREW, SEMS art. 7512283
По запросу
8
NUT art. 7670096
По запросу
9
GUARD/CHAIN CLUTCH ASSEMBLY art. 1015855
По запросу
10
Заклепка Polaris art. 7661637
По запросу
11
DECAL-ENGINE AND CLUTCH art. 7078389
По запросу
12
NOSEPAN, GLOSS BLACK, XCR 120 art. 5433526-070
По запросу
13
BUMPER BRACE, FRONT, RIGHT art. 5244080
По запросу
13
BUMPER BRACE, FRONT, LEFT art. 5244079
По запросу
14
SCREW(10) art. 7515166
По запросу
15
BUMPER, FRONT, GLOSS BLACK art. 5433536-070
По запросу
