модель 2003 года
- Модель 500 XC
- Код модели 500 XC SP EDGE (S03NP5CSA/B)

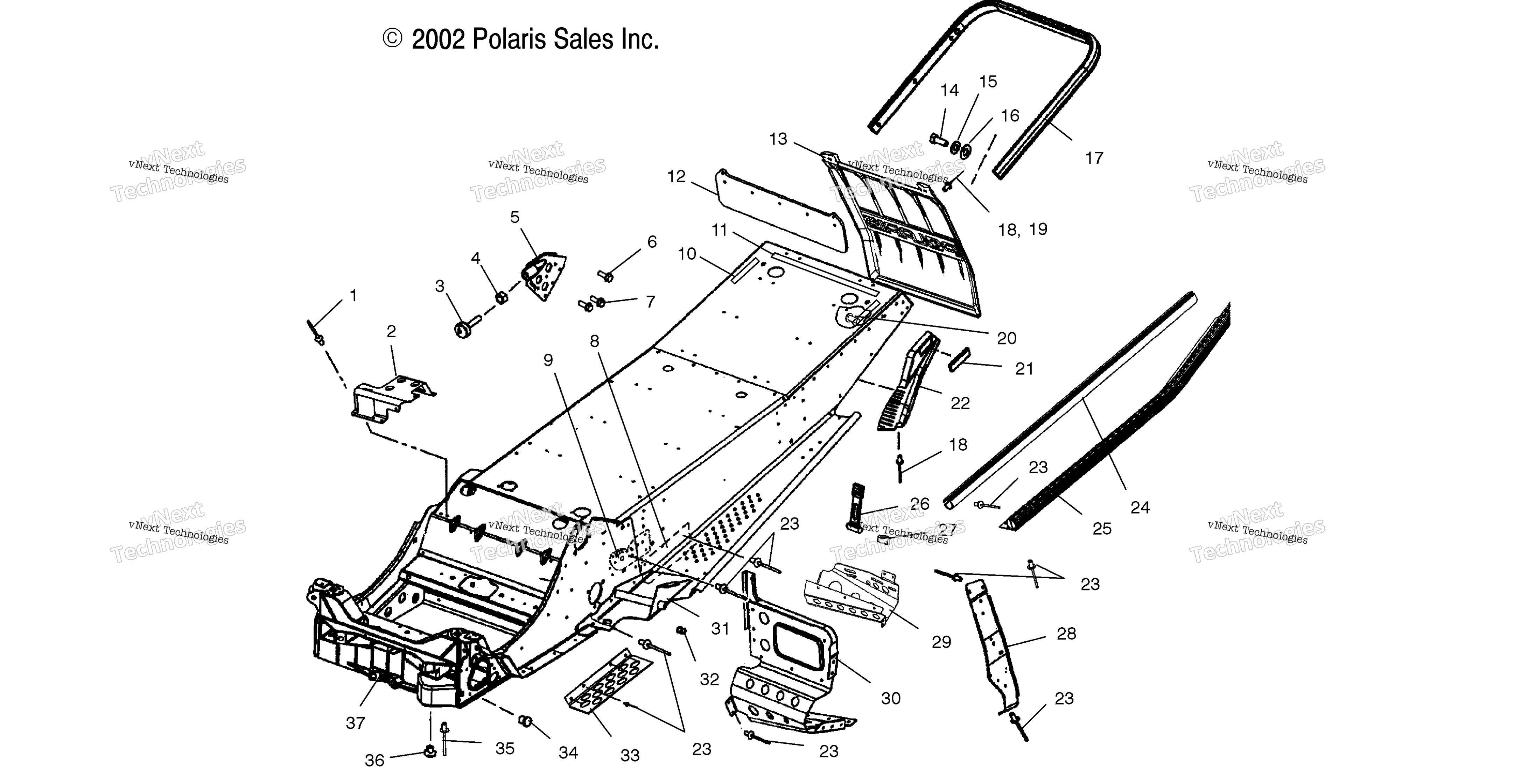

Схема шасси S03np5cs/5Csa/5Csb/6Es/6Esa/6Esbs03na5cs/6Ess03nf5cs/6Ess03ne5cs/6Es для 500 XC SP EDGE (S03NP5CSA/B)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-CHASSIS,EDGE M10X,RC,N/YW art. 1014098-1124
По запросу
0
Asm., Chassis, Natural [M-10] art. 1014097-309
По запросу
0
Asm., Chassis, Edge X, Natural/Yellow art. 1013795-1124
По запросу
0
Asm., Chassis, Edge, Natural art. 1013778-309
По запросу
1
RIVET, 3/16 X .402 art. 7621432
По запросу
2
OIL TANK AND HOSE SUPPORT BRACK art. 5246330
По запросу
3
STOP,TORQUE COURSE 3/8-16 art. 3021104
По запросу
4
Гайка Polaris art. 7542404
По запросу
5
WELD-TORQUE STOP,S44 art. 1013379
По запросу
6
Пробка сливная переднего редуктора Polaris art. 7517632
По запросу
7
SCR-3/8-16X1-P30-SPEC-Y art. 7517854
По запросу
8
BRACE-LOWER,TUNNEL,BLK,LH [M-10] art. 5244997-067
По запросу
8
BRACE-LOWER,TUNNEL,BLK,RH [M-10] art. 5244998-067
По запросу
9
PAD-SUSP,FRONT,BLK,LH [M-10] art. 5244999-067
По запросу
9
PAD-SUSP,FRONT,BLK,RH [M-10] art. 5245001-067
По запросу
10
GASKET-SEAT BASE art. 5812290
По запросу
11
GASKET-SEAT BASE 1/4 art. 5812360
По запросу
12
SNOW FLAP BACKER (If built after 4/29/02) art. 5812430
По запросу
13
FLAP-SNOW EDGE LONG X (If built after 4/29/02) art. 5434860
По запросу
13
FLAP-SNO EDGE LONG BLACK W/ BRI (If built after 4/29/02) art. 5434847-1038
По запросу
13
FLAP-SNOW,EDGE X (If built before 4/29/02) art. 5433979
По запросу
13
FLAP-SNOW,EDGE,W/WHITE (If built before 4/29/02) art. 5433521-1038
По запросу
14
BOLT art. 7512240
По запросу
15
SPRING LOCK WASHER art. 7552801
По запросу
16
FLAT WASHER art. 7558301
По запросу
17
BUMPER ASSEMBLY, REAR art. 2632165-309
По запросу
18
Заклепка Polaris art. 7621472
от 220 ₽
19
Заклепка Polaris art. 7621418
от 263 ₽
20
SCREW, .75 art. 7517441
По запросу
21
REFLECTOR ASSEMBLY, RED art. 2670133
По запросу
22
ASM-SNOWSKIRT/REFLECTOR,BLK,LH art. 2632443-070
По запросу
22
ASM-SNOWSKIRT/REFLECTOR,BLK,RH art. 2632444-070
По запросу
23
Заклепка Polaris art. 7661637
По запросу
24
BRACE-TUNNEL ROLL [Std. Models] art. 5245118
По запросу
25
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
26
STRAP art. 5433150
от 532 ₽
27
PAD-CLUTCH GUARD art. 5812352
По запросу
28
SUPPORT-FOOTREST,RH art. 5246311
По запросу
28
FOOTREST SUPPORT, LEFT art. 5246310
По запросу
29
CONSOLE MOUNT, TOE CLIP, RIGHT art. 5245458
По запросу
29
TOE CLIP CONSOLE MOUNT, LEFT art. 5245457
По запросу
30
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
30
FOOTREST, RIGHT art. 5247205
По запросу
31
MOUNT KIT, TRAILING ARM, LEFT art. 2202059
По запросу
31
KIT-MOUNT,TRAILING ARM,RH art. 2202060
По запросу
32
GROMMET-M10 ACE WIRE art. 5412276
По запросу
32
BARBED PLUG, .625 [M-10] art. 7081085
По запросу
33
GUARD-BELT,EDGE,W/BEND art. 5245836
По запросу
34
HOLE PLUG art. 7080416
По запросу
35
Заклепка Polaris art. 7661130
от 263 ₽
36
PLUG-HOLE,1.25 art. 7081076
По запросу
37
BULKHEAD-FRONT,MACH art. 5132292
По запросу
