модель 2003 года
- Модель 700 Classic
- Код модели 700 CLASSIC (S03ND7CS)

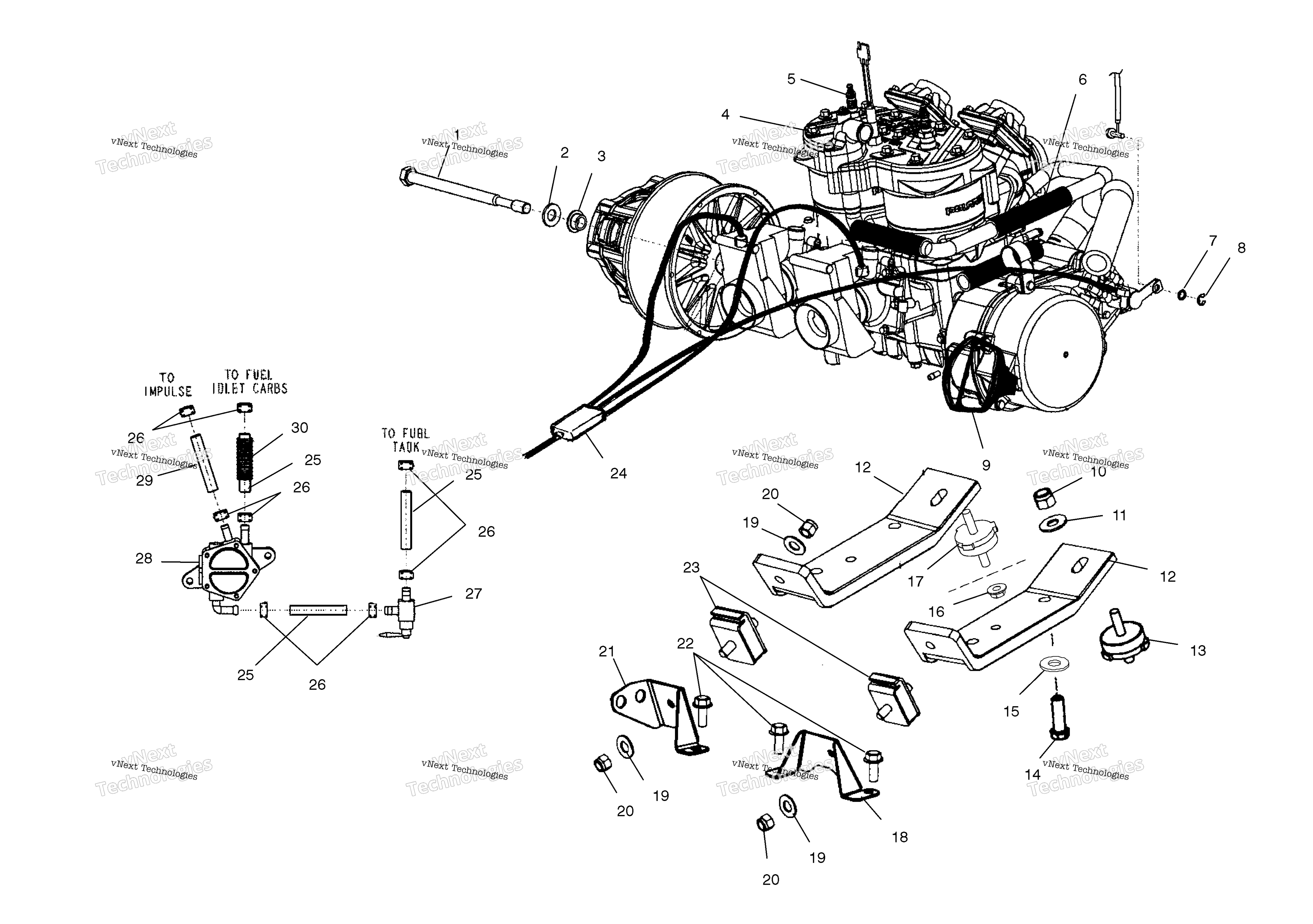

Схема двигателя Mounting для 700 CLASSIC (S03ND7CS)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт вариатора M14X1.5X215 HX 10.9 Y35 R Polaris art. 7518412
от 7 035 ₽
2
Шайба болта ведущего вариатора Polaris art. 7556003
По запросу
3
Втулка болта ведущего вариатора Polaris art. 5132441
от 3 500 ₽
4
N/A,USE COMPONENTS [700] NOTE: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston and crankshaft assembly. Prior authorization is required for warranty consideration. art. 9990000
По запросу
5
SPARK PLUG art. 3070190
По запросу
6
CONDUIT,FLEX(.75 ID) art. 5521398-96
По запросу
7
WASHER(10) art. 7555944
По запросу
8
RING-E,RET. art. 7710427
По запросу
9
RECOIL HANDLE, GLOSS BLACK art. 5431499-070
По запросу
10
NYLOK NUT art. 7542451
По запросу
11
WASHER,FLAT(10) art. 7555893
По запросу
12
STRAP-ENGINE MOUNT,S80,LH art. 5245462
По запросу
12
STRAP-ENGINE MOUNT,S80,RH art. 5245475
По запросу
13
MOUNT-ENGINE,3/8-16 50 DUR art. 3021290
По запросу
14
BOLT art. 7512539
По запросу
15
Шайба гроверная Polaris art. 7553101
По запросу
16
Гайка Polaris art. 7547180
По запросу
17
MOUNT-ENGINE,3/8-16 art. 3021220
По запросу
18
BRKT-ENGINE MOUNT,RH,FORMED art. 5245044
По запросу
19
FLAT WASHER art. 7555806
По запросу
20
FLEX LOCK, NUT art. 7547008
По запросу
21
WELD-ENG MOUNT BRKT,LH art. 1013397
По запросу
22
SCR-3/8-16X1-P30-SPEC-Y art. 7517854
По запросу
23
ENGINE MOUNT art. 3021206
от 1 910 ₽
24
THROTTLE CABLE art. 7081051
По запросу
25
FUEL,LINE,ETHER,RED,5/16" art. 8350017-160
По запросу
26
Хомут пружинный Polaris art. 7080003
от 116 ₽
27
VLV,FUEL SHUTOFF,5/16 ID art. 7052268
По запросу
28
PUMP-FUEL,5/16 IN/OUT,MIK art. 2520275
По запросу
29
FUEL LINE, 600 CM art. 8450040-600
По запросу
30
TUBING,CONVOLUTED art. 8360052-305
По запросу
