модель 2003 года
- Модель 700 Pro X
- Код модели 600/700/800 PRO X (S03NX6ES/S03NX7CS/S03NX8CS)

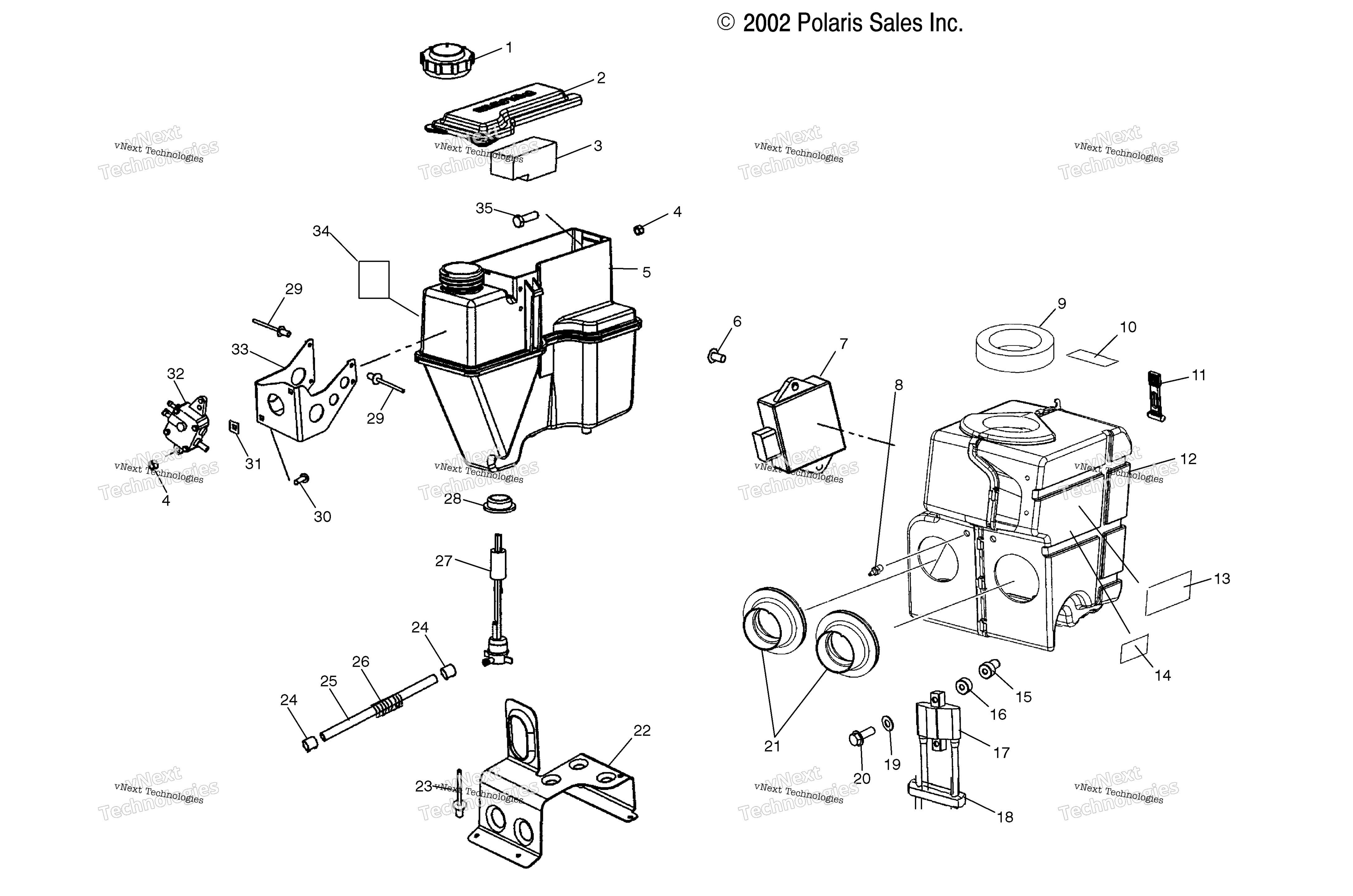

Схема масляный бак / Воздушный Box для 600/700/800 PRO X (S03NX6ES/S03NX7CS/S03NX8CS)
Схема
Детали
Номер
Наименование детали
Цена
1
CAP-OIL art. 1244736
По запросу
2
TOOL BOX COVER art. 5434089
По запросу
3
FOAM art. 5812209
По запросу
4
Гайка Polaris art. 7542122
от 263 ₽
5
ASM-OIL TANK W/SENDING UNIT [Incl. 2,27] art. 1253474
По запросу
6
SCREW art. 7512095
По запросу
7
KIT, CDI [SEE MAGNETO, 600 PG. D11, REF. 10; 700 PG. D12, REF. 19; 800 PG. D13, REF. 19] art. -------
По запросу
8
FITTING art. 7052077
По запросу
9
CHIMNEY FOAM art. 5811983
По запросу
10
DECAL,CAUTION art. 7075351
По запросу
11
STRAP art. 5433150
от 532 ₽
12
ASM-AIR SILENCER PRO-X [Incl. 21 & Decals][700/800] art. 1253511
По запросу
12
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
13
DECAL-BELT REMOVAL,E/R art. 7171037
По запросу
14
DECAL, GREASING art. 7073426
По запросу
15
NUT,WELL art. 7547103
По запросу
16
NYLON WASHER art. 7555932
По запросу
17
COIL [SEE MAGNETO, 600 PG. D11, REF. 12; 700 PG. D12, REF. 17; 800 PG. D13, REF. 17] art. -------
По запросу
18
CLIP, IGNITION CABLE art. 7080471
По запросу
19
WASHER art. 7552604
По запросу
20
SCREW art. 7517610
По запросу
21
BOOT-CARB [700/800] art. 5412222
По запросу
21
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
22
BRKT-OIL BOTTLE,LOWER art. 5245801
По запросу
23
Заклепка Polaris art. 7661637
По запросу
24
HOSE CLAMP art. 7080307
По запросу
25
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
26
CONVOLUTED CONDUIT, 30 CM art. 4010051-30
По запросу
27
OIL SENDER WITH FRONT TERMINALS art. 4010660
По запросу
28
OIL SENDER GROMMET art. 7052305
По запросу
29
RIVET art. 7621479
По запросу
30
BOLT-CARRIAGE art. 7512263
По запросу
31
NUT, SPEED art. 7670021
По запросу
32
ASM., FUEL PUMP [SEE ENGINE MOUNTING PG. C4, REF. 13] art. -------
По запросу
33
BRKT-FUEL PUMP art. 5246113
По запросу
34
DECAL-OIL,VES art. 7079003
По запросу
35
SCREW art. 7512297
По запросу
