модель 2003 года
- Модель 700 XC
- Код модели 700 XC SP EDGE (S03NP7CSA/B)

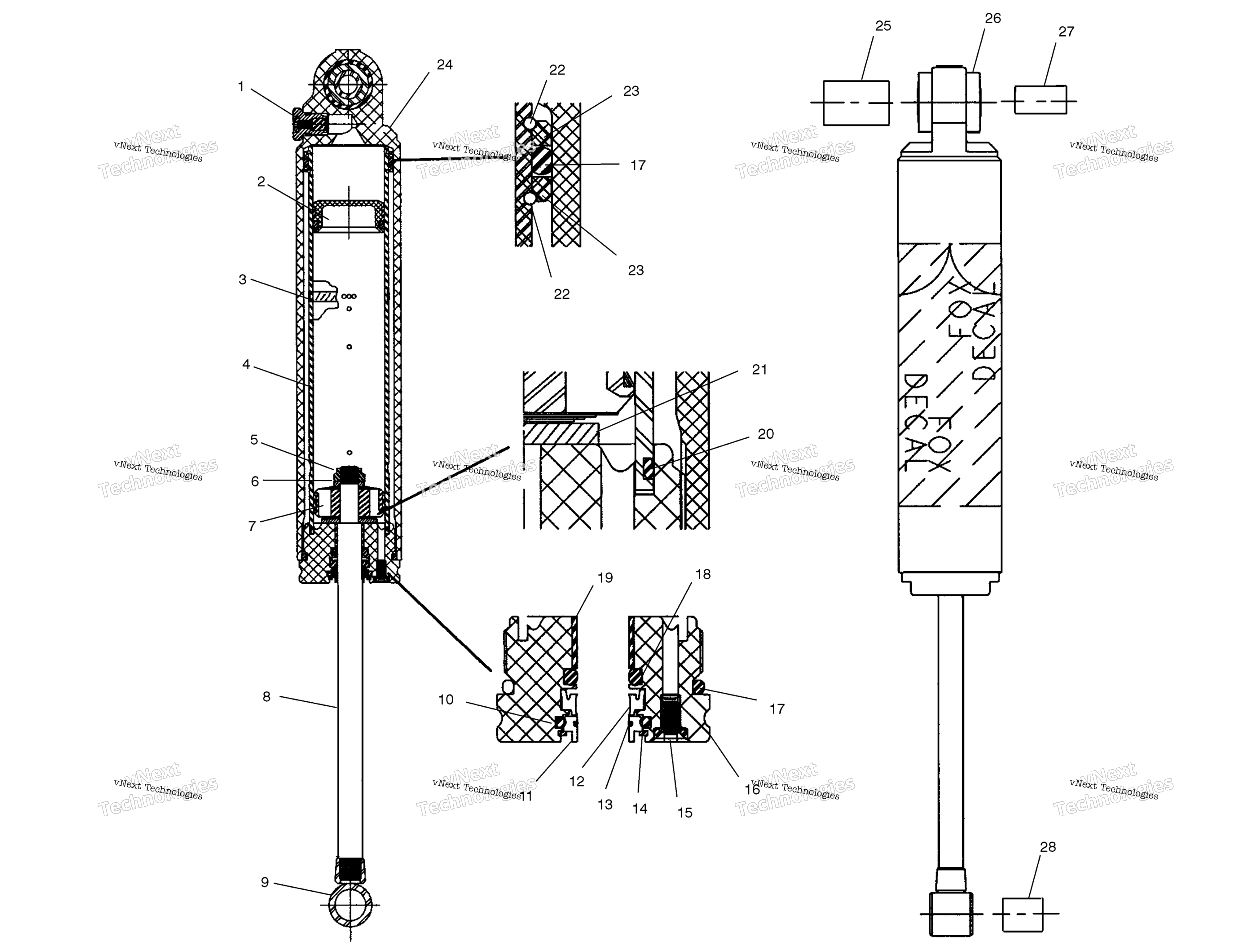

Схема амортизатора (Edge) S03np7cs/7Csa/7Csb/8Cs/8Csa/8Csbs03na7cs/8Cs (4977847784C08) для 700 XC SP EDGE (S03NP7CSA/B)
Схема
Детали
Номер
Наименование детали
Цена
0
SHOCK-R/T,ALUM,PPS art. 7042129
По запросу
1
O-RING,DRUM OUTER art. 1500022
По запросу
1
SCREW-#10-24X.375 800-10-000 art. 1500295
По запросу
2
FLOATING PISTON RING art. 1500006
По запросу
2
O-RING, ENDCAP art. 1500003
По запросу
2
ASM-FLOATING PISTON art. 1500481
По запросу
3
VALVE,CHECK,NBR DURO A 90 art. 1500306
По запросу
4
BODY,ASM,INNER P.S. art. 1500331
По запросу
5
NUT,LOCK art. 1500016
По запросу
6
PLATE,BACKUP art. 1500015
По запросу
7
PISTON-.063 BLEED art. 1500489
По запросу
7
DAMPER, PISTON RING art. 1500002
По запросу
8
SHAFT-.5X8.41 TLG art. 1500487
По запросу
9
EYELET-.88W 1.38TLG 808-05-002 art. 1500302
По запросу
10
O-RING,.103X.73ID art. 1500483
По запросу
11
SCRAPER-FIST,DELRIN art. 1500485
По запросу
12
URETHANE U-CUP art. 1500266
По запросу
13
O-RING 14MM IDX1 MM art. 1500484
По запросу
14
RING-SNAP,INTERNAL art. 1500486
По запросу
15
SCREW-#10-24X.375 800-10-000 art. 1500295
По запросу
15
O-RING,DRUM OUTER art. 1500022
По запросу
16
ASM-BEARING,FIST [Incl. 10-15,17-19] art. 1500482
По запросу
17
O-RING art. 1500228
По запросу
18
O-RING art. 1500127
По запросу
19
BEARING-.5 IDX.5 TLG art. 1500488
По запросу
20
O-RING-.070CSX1.489ID art. 1500459
По запросу
21
PLATE,TOP OUT art. 1500017
По запросу
22
RING-RETAINING,WIRE art. 1500097
По запросу
23
COLLAR,ALUMINUM art. 1500336
По запросу
24
ASM-BODY,PPS3 [Incl. 1] art. 1500480
По запросу
25
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
26
Втулка амортизатора Polaris art. 1500307
от 1 187 ₽
Аналог
1 187 ₽
Требуется 2 шт.
27
SLEEVE, .385 X .560 X 1.30 art. 5333907
По запросу
28
BUSHING art. 5010422
По запросу
