модель 2003 года
- Модель 800 RMK 151
- Код модели 800 RMK 151 STOCK (S03NL8CSA)

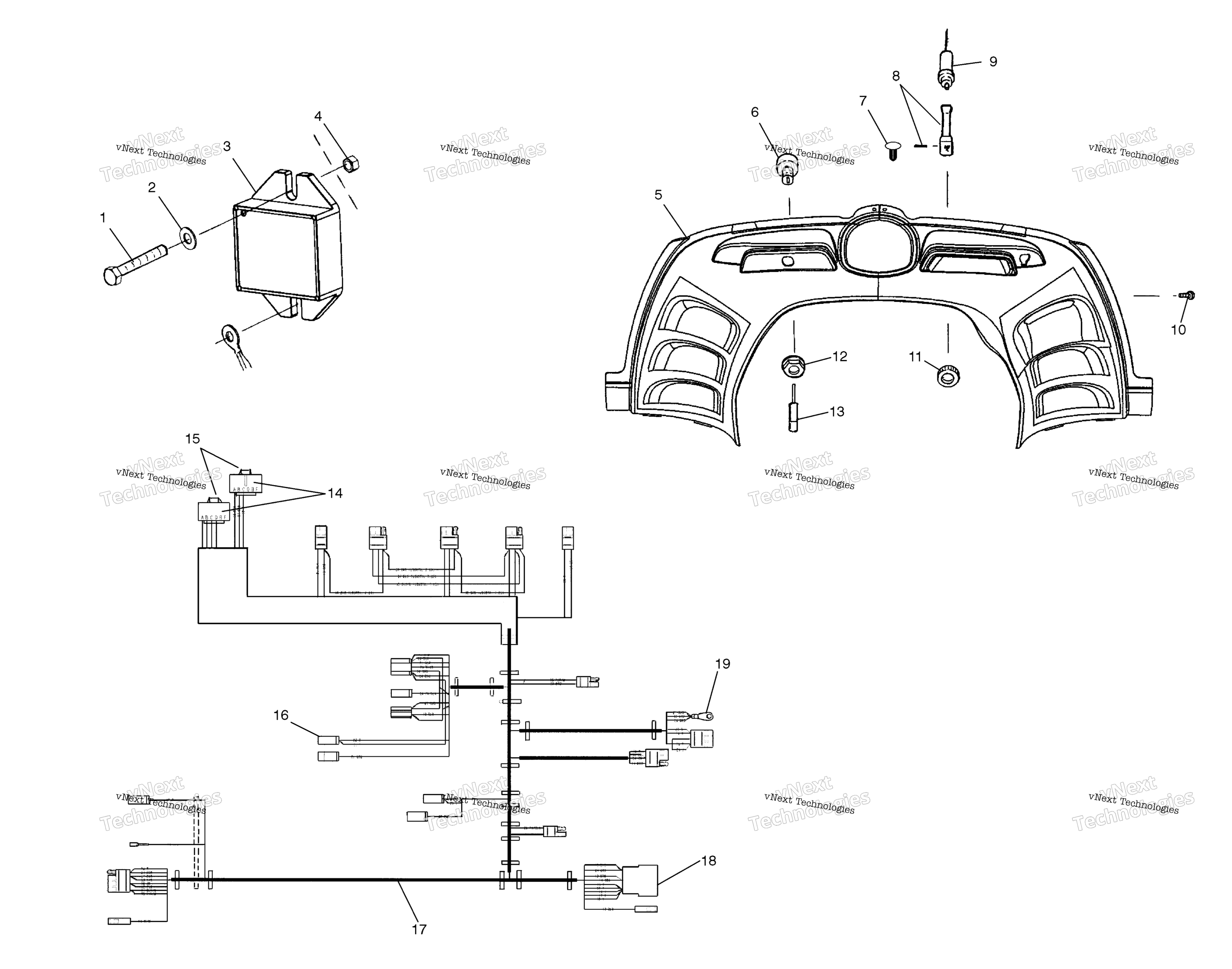

Схема консоли S03nk7cs/As03nl7cs/As03nk8cs/As03nl8cs/As03nm8cs для 800 RMK 151 STOCK (S03NL8CSA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW, HX/SEMS [Electric Start] art. 7517263
По запросу
1
SCREW [Manual Start] art. 7512031
По запросу
2
WASHER art. 7555904
По запросу
3
Реле-регулятор Polaris art. 4010794
от 5 678 ₽
3
AC REGULATOR, 14.3V [Manual Start] art. 4010793
от 3 733 ₽
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
CONSOLE art. 5434134
По запросу
6
IGNITION SWITCH KIT, ES, FUEL art. 2201614
По запросу
7
DART CLIP, PLASTIC art. 7670090
По запросу
8
CHOKE LEVER REPAIR KIT [Incl. Pin] art. 2201439
По запросу
9
CHOKE CABLE [Incl. 8,11] art. 7080946
По запросу
10
SCREW art. 7515199
По запросу
11
NUT,CHOKE art. 5432944
По запросу
12
NUT,IGNITION art. 7547035
По запросу
13
N/A,USE COMPONENTS NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap [i.e. one dot = A, two dots= B, etc.]. art. 9990000
По запросу
14
SOCKET-PACKARD#12047767 art. 4010192
По запросу
15
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
16
HOUSING,1 CIRCUIT art. 4020153
По запросу
17
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
18
HOUSING art. 4020057
По запросу
19
HOUSING,PACK art. 4020063
По запросу
Другие схемы модели
Консоль S03nk7cs/As03nl7cs/As03nk8cs/As03nl8cs/As03nm8cs
