модель 2003 года
- Модель Trail RMK
- Код модели TRAIL RMK (S03SR5BS)

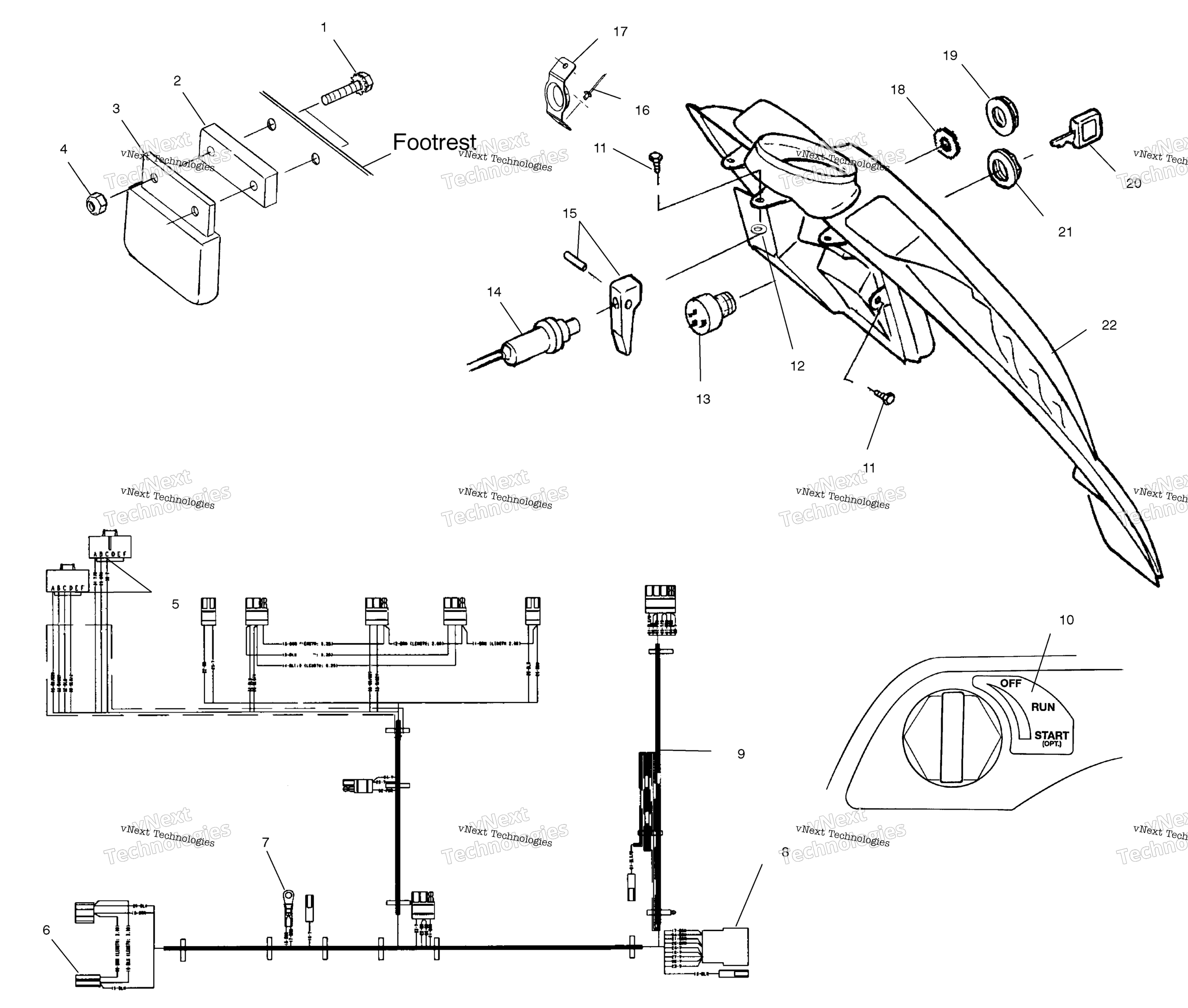

Схема консоли для TRAIL RMK (S03SR5BS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7512031
По запросу
2
SPACER,REGULATOR art. 5211573
По запросу
3
AC REGULATOR KIT art. 2203873
По запросу
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
SOCKET-PACKARD#12047767 art. 4010192
По запросу
6
HOUSING,PACK art. 4020063
По запросу
7
TERMINAL, RING art. 4020092
По запросу
8
HOUSING art. 4020057
По запросу
9
HARNESS-MAINWIRE,STAR,COM art. 2460799
По запросу
10
Decal, Console, OFF/RUN/START art. 7078603
По запросу
11
SCREW art. 7515199
По запросу
12
NYLON WASHER art. 7555932
По запросу
13
Замок зажигания Polaris art. 2205055
от 1 720 ₽
14
Трос подсоса Polaris art. 7080290
от 212 ₽
15
CHOKE LEVER REPAIR KIT [Incl. Pin] art. 2201439
По запросу
16
POP RIVET art. 7621330
По запросу
17
RECOIL GUIDE art. 5243049
По запросу
18
WASHER-LOCK art. 7571610
По запросу
19
NUT,CHOKE art. 5432944
По запросу
20
N/A,USE COMPONENTS NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap [i.e. one dot = A, two dots= B, etc.]. art. 9990000
По запросу
21
NUT,IGNITION art. 7547035
По запросу
22
CONSOLE,HYB,RACER,BASIC art. 5433693
По запросу
