модель 2004 года
- Модель 700 Switchback
- Код модели 600/700/800 SWITCHBACK (S04NS6ES)

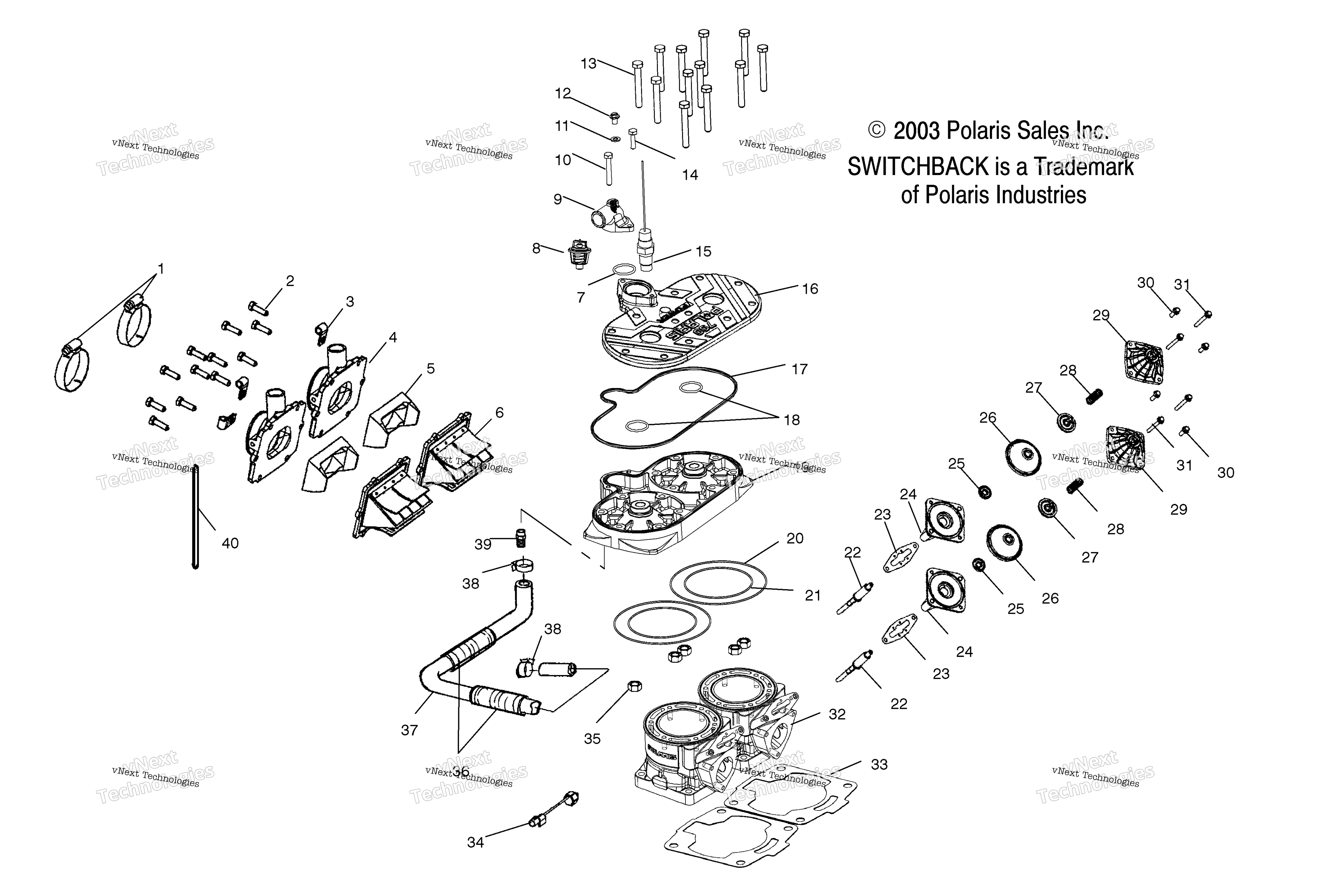

Схема цилиндра S04ns7cs/A/B/C/D (4988378837D05) для 600/700/800 SWITCHBACK (S04NS6ES)
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP,HOSE,SS, art. 7080681
По запросу
2
SCREW,(10) art. 7517398
По запросу
3
Зажим-крепление тормозного шланга Polaris art. 7080683
По запросу
4
ADAPTER, CARBURETOR, 40 MM art. 1253327
от 5 405 ₽
5
REED BLOCK STUFFER, NOK art. 5433151
По запросу
6
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
7
O-RING LIP SEAL art. 5411521
от 8 763 ₽
8
120 F THERMOSTAT W/O BYPASS art. 7052433
По запросу
9
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
10
SCR-M6X1.0X45 HX-FL-Y/D art. 7517950
По запросу
11
FLAT WASHER art. 7555998
По запросу
12
SCREW,M6X1.0 X 13,SL/HX/FL-Z art. 7517679
По запросу
13
SCREW, 8 MM X 1.25 MM X 60 MM art. 7517534
По запросу
14
SCREW art. 7516822
По запросу
15
Датчик температуры Polaris art. 4010398
от 4 210 ₽
16
COVER-HEAD 81 SNO 700 RED PWD art. 5631426-093
По запросу
17
RUBBER SEAL, HEAD art. 5411294
от 3 940 ₽
18
O RING art. 5410917
от 3 940 ₽
19
HEAD-CYL 81MM 3/4 DETON art. 3021424
По запросу
20
O-RING, 4.98 X 5.129 X .07 art. 5412232
от 3 940 ₽
21
O-RING art. 5410932
от 3 940 ₽
22
GUILLOTINE VALVE, 700 DECOM art. 5133743
По запросу
23
Прокладка выпускного клапана Polaris art. 5813934
от 343 ₽
24
SUBSTITUTED BY 1203167 art. 1202216
По запросу
25
EXHAUST VALVE BELLOWS WASHER art. 5135163
По запросу
26
Мембрана выпускного клапана Polaris art. 5414495
от 2 000 ₽
27
POWERVALVE CAP NUT art. 5631687
По запросу
28
COMPRESSION SPRING, GREEN/YELLO art. 7041786-08
По запросу
29
HOUSING WITH BUSHING ASSEMBLY art. 1202640
По запросу
30
SCREW art. 7516820
По запросу
31
SCR-M6X1.0X50.0 HX/FL-YD (10) art. 7517932
По запросу
32
CYLINDER-81 W/DECOM art. 3021367
По запросу
33
CYLINDER BASE GASKET, METAL 700 art. 5812362
от 3 940 ₽
34
SCR-M8X1.25X30,HX/FL-YD art. 7517262
По запросу
34
DETONATION BOSCH SENSOR art. 2410369
По запросу
35
NUT art. 7547013
По запросу
36
CONDUIT,FLEX(.75 ID) art. 5521398-96
По запросу
37
HOSE,BYPASS art. 5411536
По запросу
38
CLAMP-BYPASS NORMA #24-15 art. 7081030
По запросу
39
FITTING-3/4NPT-1 IN HOSE BRASS art. 7052234
По запросу
40
RETAINER,SS. art. 7080654
По запросу
