модель 2004 года
- Модель 700 XC
- Код модели 700/800 XC EDGE F/O (S04NP7CS)

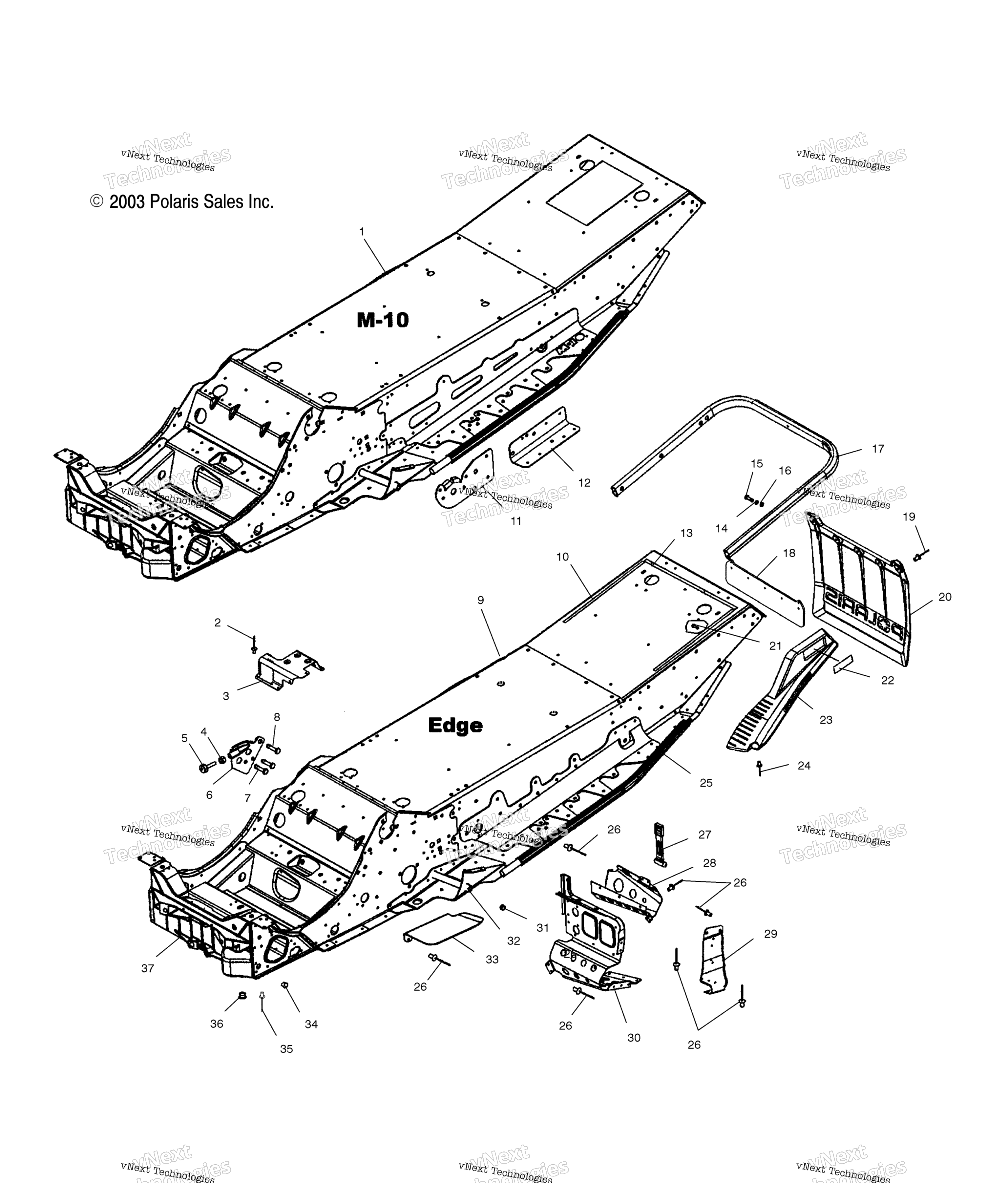

Схема шасси /7Csa/7Csb/7Csc/8Cs/8Csa/8Csb/8Cscs04ne7cs/8Cs для 700/800 XC EDGE F/O (S04NP7CS)
Схема
Детали
Номер
Наименование детали
Цена
1
Asm., Chassis, M-10 [Incl. 32,37] art. 1014075-1156
По запросу
2
RIVET, 3/16 X .402 art. 7621432
По запросу
3
OIL TANK AND HOSE SUPPORT BRACK art. 5246330
По запросу
4
Гайка Polaris art. 7542404
По запросу
5
TORQUE STOP art. 3021081
По запросу
6
WELD-TORQUE STOP art. 1013377
По запросу
7
SCR-3/8-16X1-P30-SPEC-Y art. 7517854
По запросу
8
Пробка сливная переднего редуктора Polaris art. 7517632
По запросу
9
ASM-CHASSIS,EDGE,WB,BLK/SL [Incl. 32,37] art. 1014411-1156
По запросу
10
GASKET-SEAT BASE art. 5812290
По запросу
11
PAD-SUSP,FRONT,BLK,RH [M-10] art. 5245001-067
По запросу
11
PAD-SUSP,FRONT,BLK,LH [M-10] art. 5244999-067
По запросу
12
BRACE-LOWER,TUNNEL,BLK,RH [M-10] art. 5244998-067
По запросу
12
BRACE-LOWER,TUNNEL,BLK,LH [M-10] art. 5244997-067
По запросу
13
SEAL-SEAT,REAR art. 5812525
По запросу
13
GASKET-SEAT BASE 1/4 art. 5812360
По запросу
14
SPRING LOCK WASHER art. 7552801
По запросу
15
Винт Polaris art. 7512232
от 116 ₽
16
FLAT WASHER art. 7558301
По запросу
17
BUMPER ASSEMBLY, REAR art. 2632165-309
По запросу
18
SNOW FLAP BACKER art. 5812430
По запросу
19
Заклепка Polaris art. 7621418
от 263 ₽
20
FLAP-SNO EDGE LONG BLACK W/ BRI art. 5434847-1038
По запросу
21
SCREW, .75 art. 7517441
По запросу
22
REFLECTOR ASSEMBLY, RED art. 2670133
По запросу
23
ASM-SNOWSKIRT/REFLECTOR,BLK,LH art. 2632443-070
По запросу
23
ASM-SNOWSKIRT/REFLECTOR,BLK,RH art. 2632444-070
По запросу
24
Заклепка Polaris art. 7621472
от 220 ₽
25
GRIP-TUNNEL,EDGE,COMMON,BLK,RH art. 5133972-067
По запросу
25
GRIP-TUNNEL,EDGE,COMMON,BLK,LH art. 5133971-067
По запросу
26
Заклепка Polaris art. 7661637
По запросу
27
STRAP art. 5433150
от 532 ₽
28
CONSOLE MOUNT, TOE CLIP, RIGHT art. 5245458
По запросу
28
TOE CLIP CONSOLE MOUNT, LEFT art. 5245457
По запросу
29
FOOTREST SUPPORT, LEFT art. 5246310
По запросу
29
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
30
FOOTREST,BLK,LH art. 5245288-067
По запросу
30
FOOTREST, RIGHT art. 5247205
По запросу
31
GROMMET-M10 ACE WIRE art. 5412276
По запросу
31
BARBED PLUG, .625 [M-10] art. 7081085
По запросу
32
MOUNT KIT, TRAILING ARM, LEFT art. 2202059
По запросу
32
TRAILING ARM MOUNT KIT, RIGHT art. 2202598
По запросу
33
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
34
HOLE PLUG art. 7080416
По запросу
35
Заклепка Polaris art. 7661130
от 263 ₽
36
PLUG-HOLE,1.25 art. 7081076
По запросу
37
BULKHEAD-FRONT,MACH art. 5132292
По запросу
