модель 2004 года
- Модель 800 Classic
- Код модели 600/700/800 CLASSIC TOURING/INT'L (S04NT6ES/EE)

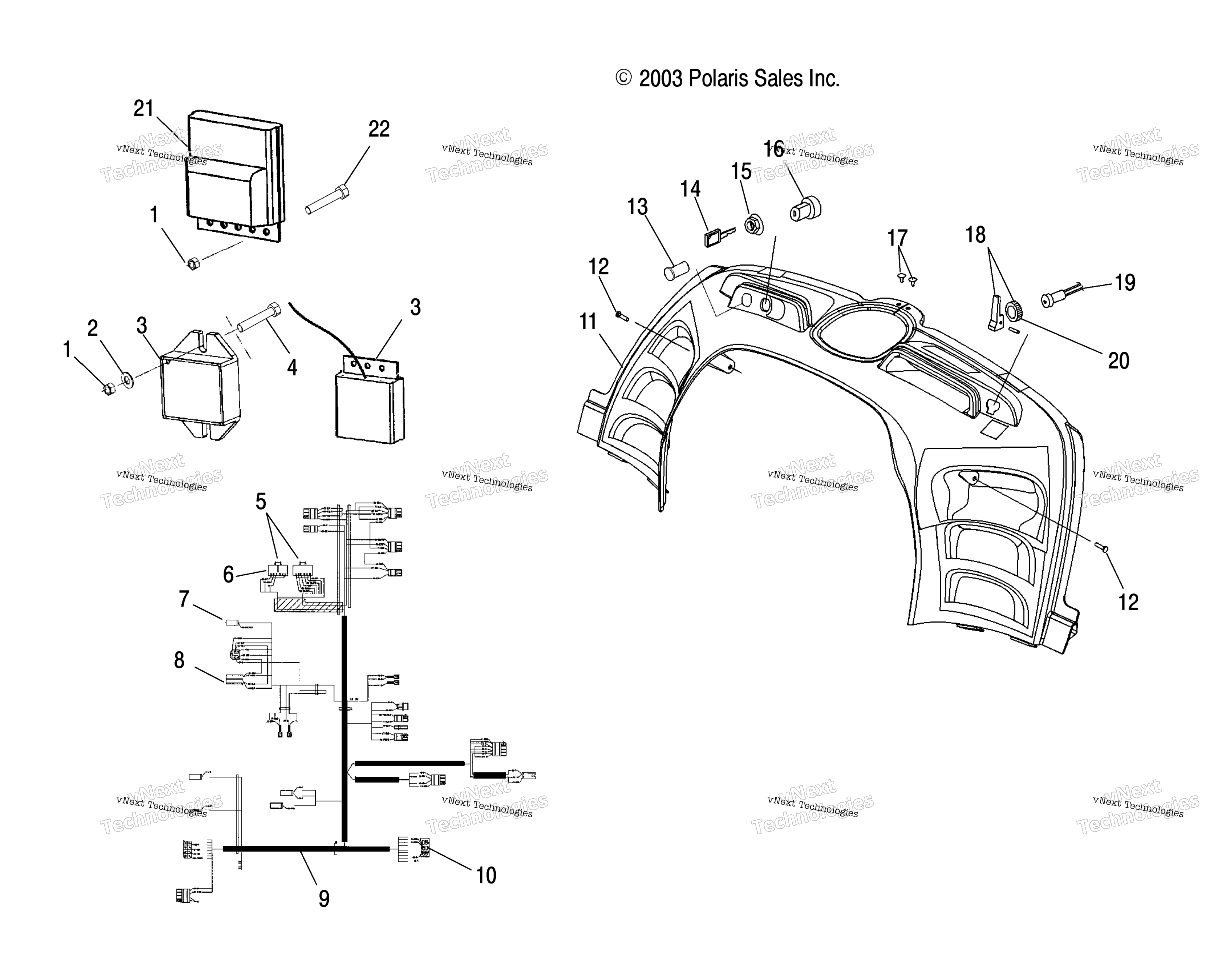

Схема консоли S04nt6es/6Ee/7Cs/7Ce/8Cs/8Ce для 600/700/800 CLASSIC TOURING/INT'L (S04NT6ES/EE)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT, NYLOK 10-24 Y art. 7541925
По запросу
2
WASHER art. 7555904
По запросу
3
REGULATOR-RCTFR,1/2WAVE,W/CONN [800] art. 4010730
от 2 683 ₽
Аналог
2 683 ₽
Требуется 1 шт.
3
Реле-регулятор Polaris art. 4010794
от 5 678 ₽
4
SCREW, HX/SEMS art. 7517263
По запросу
5
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
6
SOCKET-PACKARD#12047767 art. 4010192
По запросу
7
HOUSING,1 CIRCUIT art. 4020153
По запросу
8
HOUSING,PACK art. 4020063
По запросу
9
HARNESS-MAIN,TPS,ER,FSDIAG art. 2461149
По запросу
10
HOUSING art. 4020057
По запросу
11
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
12
SCREW art. 7515199
По запросу
13
Разьем прикуривателя Polaris art. 4010638
По запросу
14
N/A,USE COMPONENTS NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap [i.e. one dot = A, two dots= B, etc.]. art. 9990000
По запросу
15
NUT,IGNITION art. 7547035
По запросу
16
Замок зажигания Polaris art. 2205055
от 1 720 ₽
17
Клипса пластиковая Polaris art. 7670088
от 368 ₽
18
CHOKE CONTROL KIT art. 2200188
от 212 ₽
19
CHOKE CABLE [Incl. 18,20] art. 7080946
По запросу
20
NUT-CHOKE SLIDE art. 7080229
По запросу
21
CONTROLLER-M-10 ACE,ELECTRIC [800] art. 4010597
По запросу
22
SCREW,W/WASHER art. 7512050
По запросу
Другие схемы модели
Консоль S04nt6es/6Ee/7Cs/7Ce/8Cs/8Ce
