модель 2004 года
- Модель 800 Classic
- Код модели 700/800 CLASSIC (S04ND7CS/8CS)

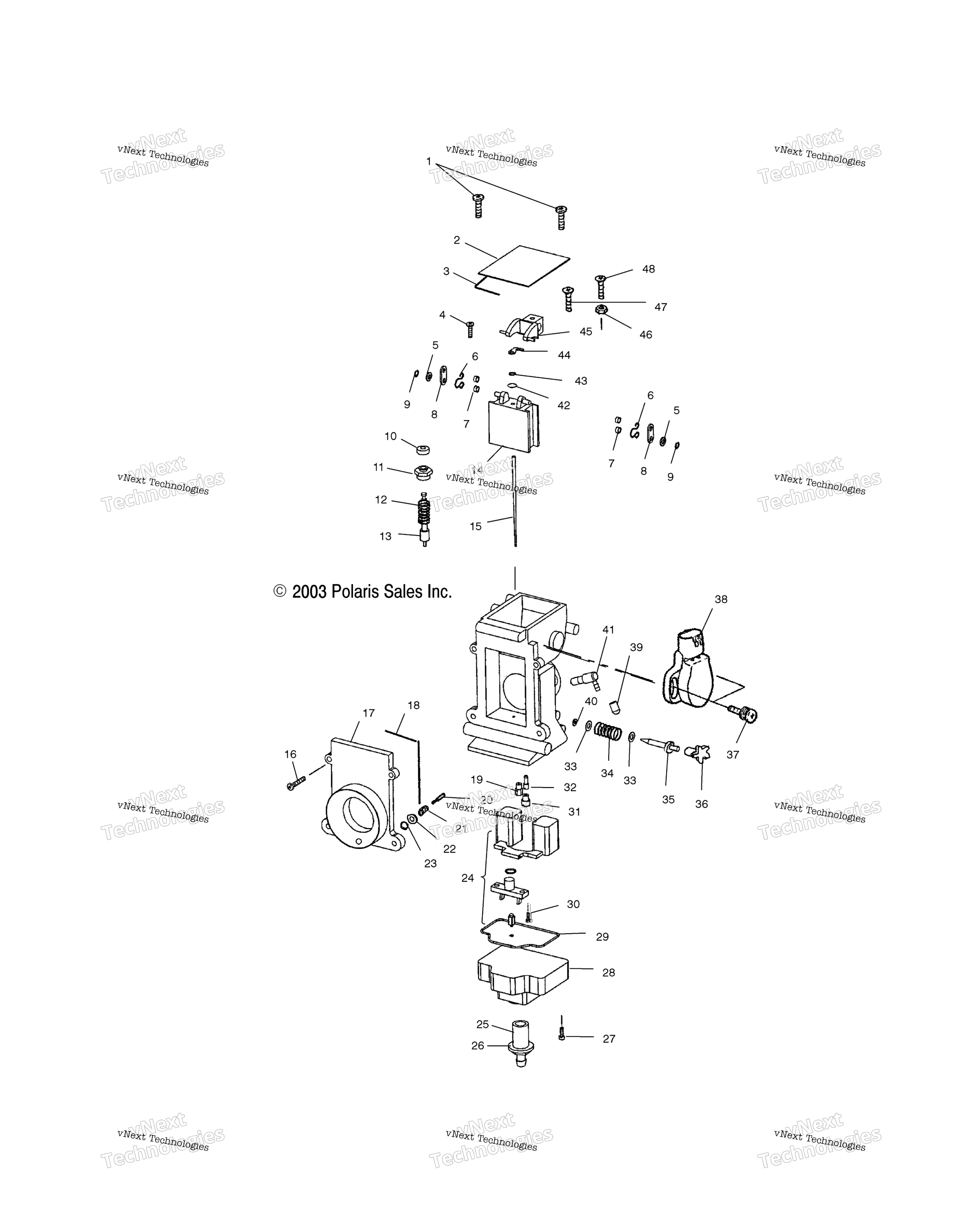

Схема карбюратора S04nd7cs/Csa/8Cs/Csa/Csb для 700/800 CLASSIC (S04ND7CS/8CS)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-CARBURETOR, TM40 [800] art. 1253449
По запросу
0
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
1
SCREW art. 3130951
По запросу
2
CAP-TOP art. 3130976
По запросу
3
GASKET art. 3130871
По запросу
4
SCREW art. 3130844
По запросу
5
WASHER,PACKING art. 3130846
По запросу
6
CLIP art. 3130856
По запросу
7
RING art. 3130845
По запросу
8
PLATE art. 3130857
По запросу
9
E-RING art. 3130847
По запросу
10
RUBBER CAP art. 3130831
По запросу
11
GUIDE HOLDER art. 3130830
По запросу
12
SPRING art. 3130829
По запросу
13
PLUNGER ASSEMBLY art. 3130828
По запросу
14
PISTON VALVE, 1.5 art. 3130940
По запросу
15
NEEDLE-JET J8-9DGN05-57 art. 3131415
По запросу
16
SCREW art. 3130825
По запросу
17
ASM-FUNNEL art. 3131439
По запросу
18
O-RING, LONG AIR FUNNEL art. 3131356
По запросу
19
JET,MAIN,HX.HD#460(10) [800] art. 3130146
По запросу
19
HEX HEAD MAIN JET [700] art. 3130144
По запросу
20
SCREW-AIR art. 3131336
По запросу
21
SPRING art. 3131371
По запросу
22
WASHER art. 3131372
По запросу
23
O-RING art. 3130522
По запросу
24
FLOAT ASSEMBLY, 1.8 art. 3131231
По запросу
25
BOLT-DRAIN art. 3131248
По запросу
26
O-RING art. 3130863
По запросу
27
SCREW art. 3130824
По запросу
28
FLOAT BODY art. 3130858
По запросу
29
O-RING art. 3130861
По запросу
30
SCREW art. 3130860
По запросу
31
JET,PILOT,#40(10) [800] art. 3130067
По запросу
31
JET,PILOT,#45(10) [700] art. 3130068
По запросу
32
JET,STARTER,#VM11/22-135 [800] art. 3130767
По запросу
32
JET,STARTER,#VM11/22-145 [700] art. 3130769
По запросу
33
WASHER art. 3130837
По запросу
34
SPRING art. 3130836
По запросу
35
ADJUSTER art. 3130987
По запросу
36
CAP art. 3130986
По запросу
37
SCREW [MAG Side] art. 3131010
По запросу
38
SENSOR ASSEMBLY [MAG Side] art. 3131009
По запросу
39
CAP art. 3130479
По запросу
40
PACKING art. 3130835
По запросу
41
Форсунка подачи масла Polais art. 7051020
По запросу
42
PACKING art. 3130867
По запросу
43
E-RING art. 3130868
По запросу
44
PLATE art. 3130843
По запросу
45
LEVER ASM. art. 3130855
По запросу
45
LEVER ASM. art. 3130849
По запросу
46
RING art. 3130848
По запросу
47
SCREW art. 3130854
По запросу
48
SCREW art. 3130850
По запросу
