модель 2004 года
- Модель Trail Touring
- Код модели TRAIL TOURING/INT'L (S04NT5BS/BE)

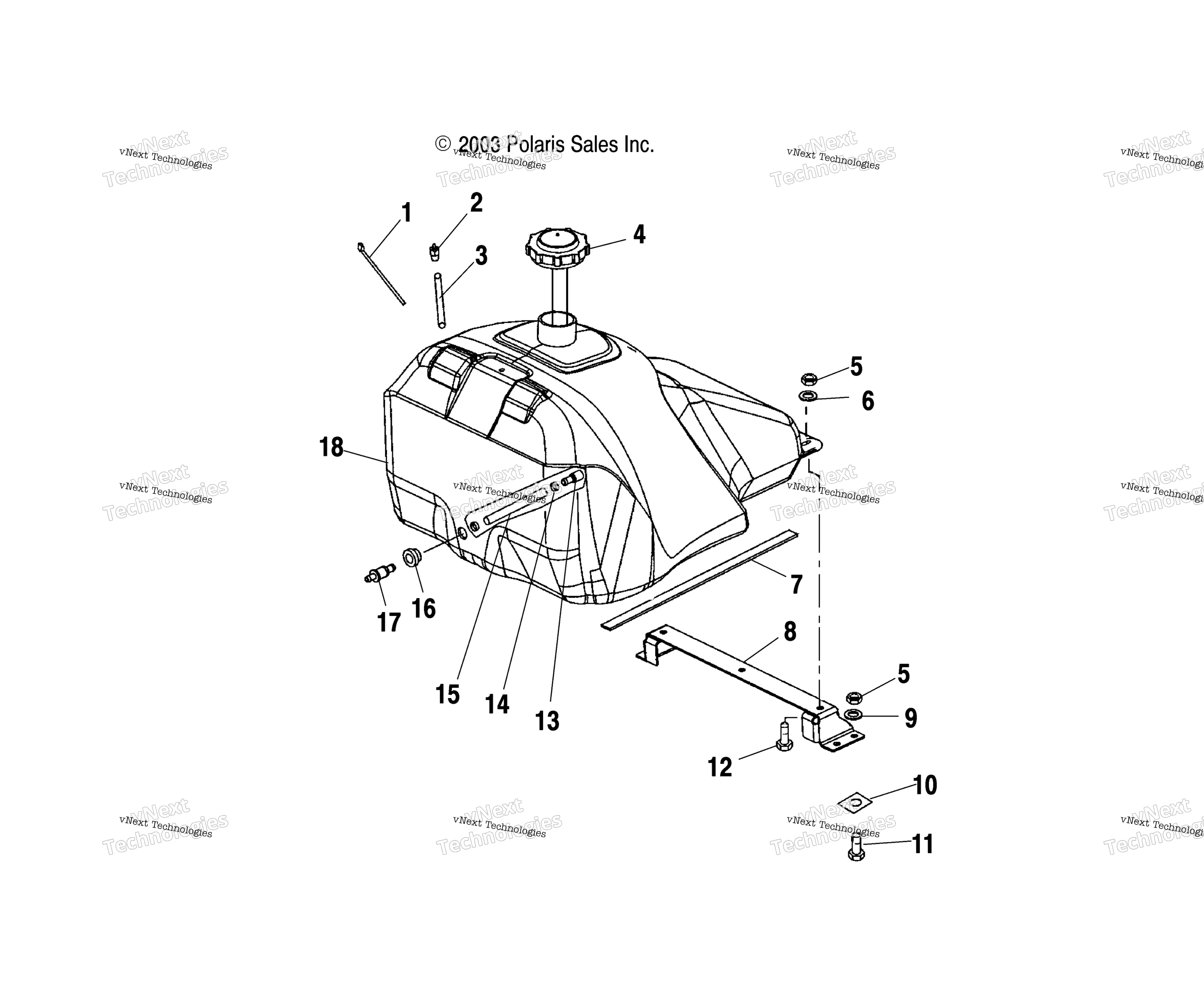

Схема топливный бака для TRAIL TOURING/INT'L (S04NT5BS/BE)
Схема
Детали
Номер
Наименование детали
Цена
1
CABLE TIE-RELEASABLE,5 1/2 art. 7080804
По запросу
2
FITTING,90 DEG,1/8 art. 7052095
По запросу
3
FUEL LINE, 3 MM X 7 MM art. 8450061-600
По запросу
4
GASKET art. 5810512
По запросу
4
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
5
Гайка Polaris art. 7542122
от 263 ₽
6
FLAT WASHER art. 7555960
По запросу
7
SEAL FOAM art. 5810947
По запросу
8
BRKT-GASTANK,BLK art. 5246436-067
По запросу
9
WASHER, WROUGHT art. 7558302
По запросу
10
NUT, SPEED art. 7670021
По запросу
11
BOLT art. 7515203
По запросу
12
BOLT art. 7512247
По запросу
13
Фильтр топливный Polaris art. 7052301
от 1 901 ₽
14
Хомут пружинный Polaris art. 7080402
от 263 ₽
15
FUEL, LINE, ETHER, VLT, 3/8 IN. art. 8350020-160
По запросу
16
GROMMET, 1/2 IN, NITRILE art. 5412802
По запросу
17
FITTING-1/4 STRAIGHT,DEX art. 7052321
По запросу
18
Tank, Fuel art. 5434981-070
По запросу
18
ASM-FUEL TANK,EDGE 12.5 [Incl. 2,13-18] art. 2520728
По запросу
