модель 2006 года
- Модель Widetrak LX
- Код модели WIDETRAK LX (S06SU4BS)

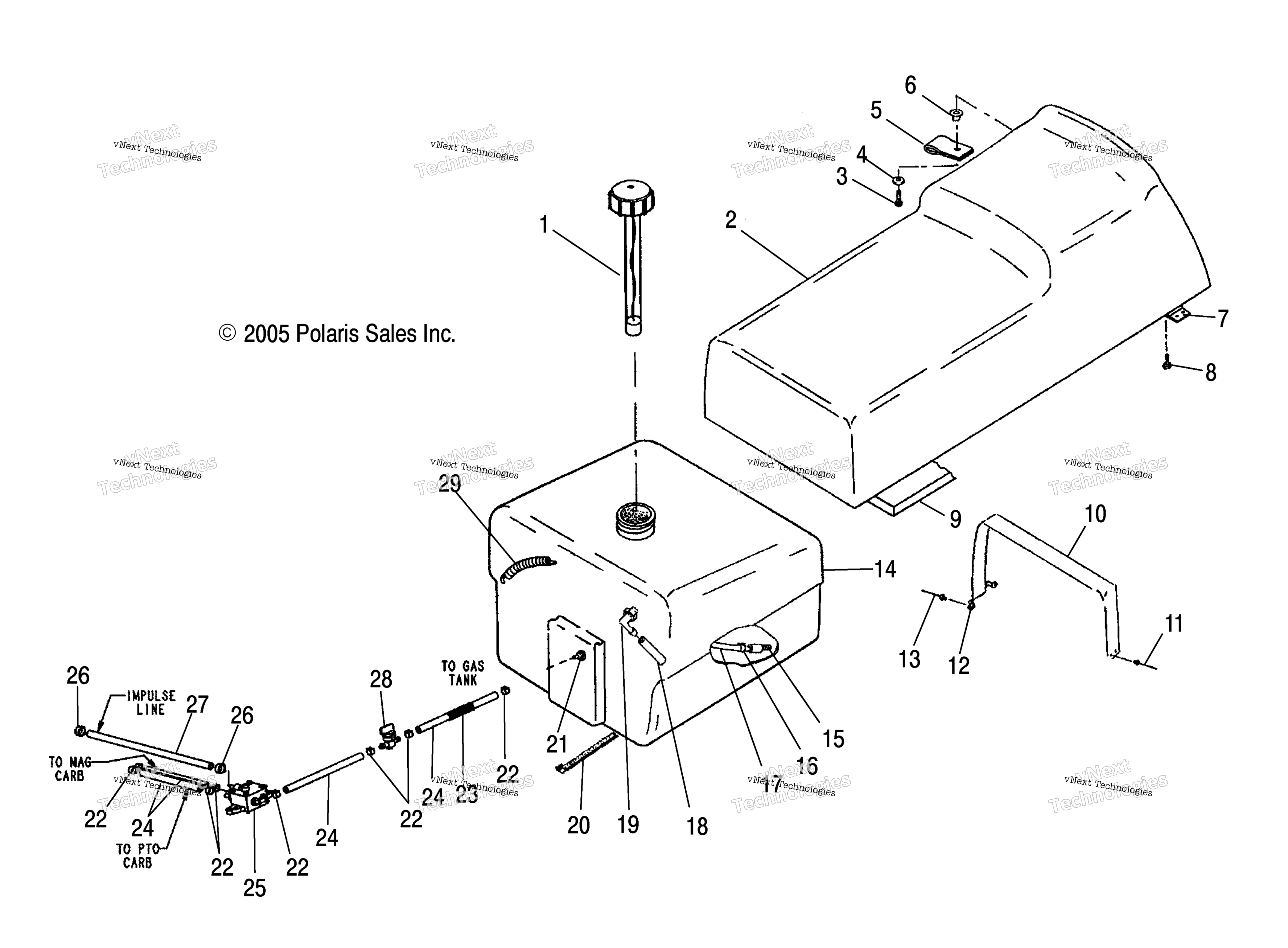

Схема сиденье & топливный бака для WIDETRAK LX (S06SU4BS)
Схема
Детали
Номер
Наименование детали
Цена
1
GAS CAP GASKET art. 5810513
По запросу
1
Крышка бензобака Polaris art. 2511246
от 1 895 ₽
Аналог
1 895 ₽
Требуется 1 шт.
2
ASM-SEAT COVER,WT/2-UP,SVC art. 2684140
По запросу
2
ASM-SEAT,WT/2-UP,SVC [Incl. 7] art. 2684139
По запросу
3
BLT-10-24X3/4,MACHSCR,PHL,PAN art. 7519641
По запросу
4
WASHER art. 7558203
По запросу
5
PULL, SEAT art. 5810464
По запросу
6
TEENUT art. 7541930
По запросу
7
HINGE, FLAT [See Tunnel Pg. A3, Ref. 33] art. -------
По запросу
8
SCREW art. 7511990
По запросу
9
PAD,SEAT,BOTTOM art. 5811339
По запросу
10
SEATBELT ASM [Incl. 12] art. 2690086
По запросу
11
Заклепка Polaris art. 7621467
от 326 ₽
12
FOOTMAN LOOP [Supplied w/Strap][See Ref. 10] art. -------
По запросу
13
Заклепка Polaris art. 7661637
По запросу
14
FUEL TANK ASSEMBLY [Incl. 15-17,19,21] art. 2521254
По запросу
15
Фильтр топливный Polaris art. 7052301
от 1 901 ₽
16
Хомут пружинный Polaris art. 7080402
от 263 ₽
17
FUEL LINE ESTER art. 8350019-160
По запросу
18
FUEL LINE, 3 MM X 7 MM art. 8450061-600
По запросу
19
FITTING,90 DEG,1/8 art. 7052095
По запросу
20
CABLE TIE-RELEASABLE,5 1/2 art. 7080804
По запросу
21
FITTING, OUTLET art. 7052023
от 875 ₽
22
HOSE CLAMP art. 7080307
По запросу
23
CONVOLUTED CONDUIT, 30 CM art. 4010051-30
По запросу
24
FUEL HOSE, 250 CM art. 8450117-250
По запросу
25
PUMP, FUEL art. -------
По запросу
26
Хомут пружинный Polaris art. 7080003
от 116 ₽
27
FUEL LINE, 600 CM art. 8450040-600
По запросу
28
FUEL VALVE, PLASTIC, INCLINE 1/ art. 7052248
По запросу
29
SPRING, TANK art. 7042020
По запросу
