модель 2007 года
- Модель 340 Indy
- Код модели 340 EDGE TOURING (S07NT3AS/AE)

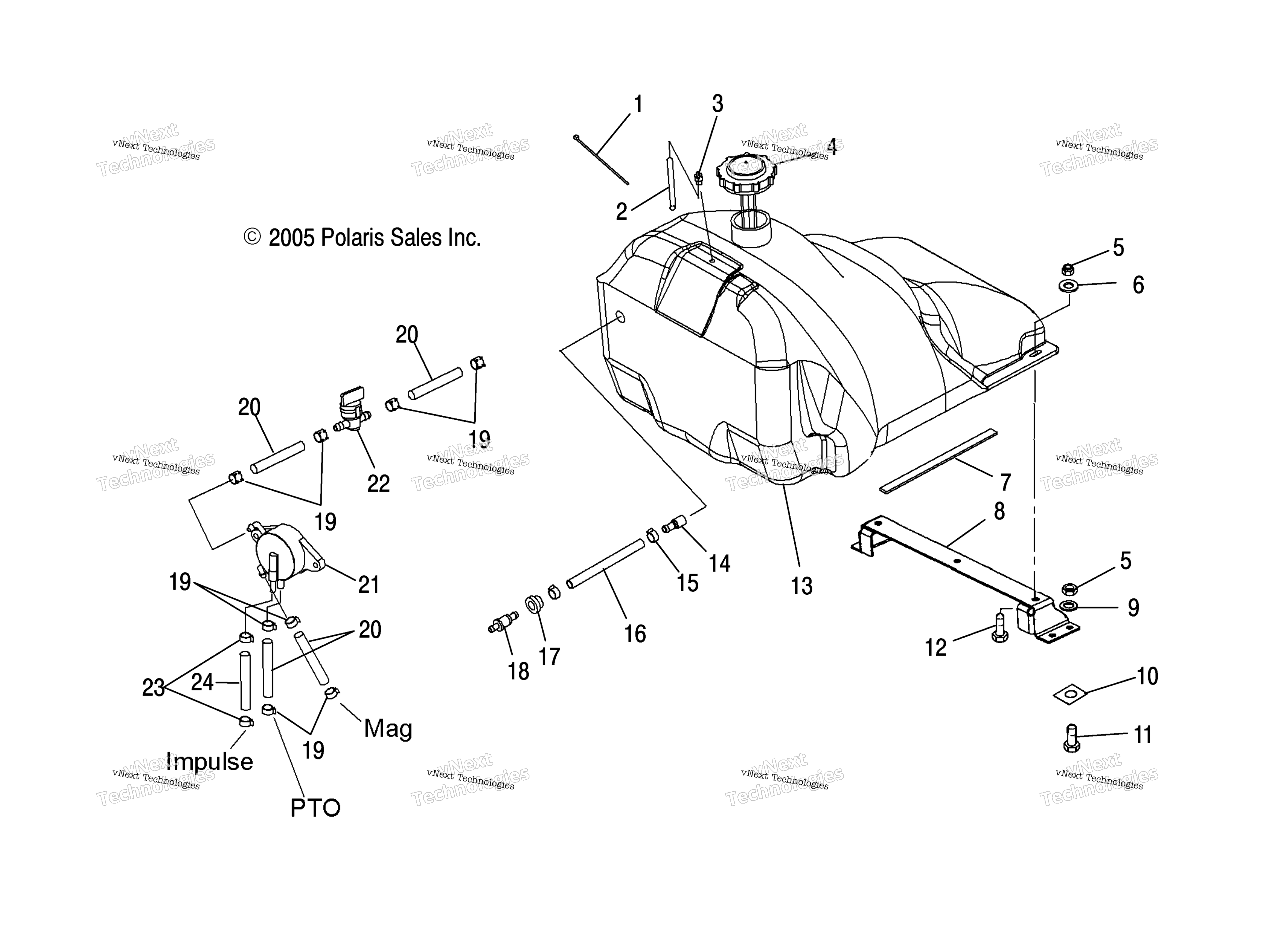

Схема топливной системы для 340 EDGE TOURING (S07NT3AS/AE)
Схема
Детали
Номер
Наименование детали
Цена
1
CABLE TIE-RELEASABLE,5 1/2 art. 7080804
По запросу
2
FUEL LINE, 3 MM X 7 MM art. 8450061-600
По запросу
3
FITTING,90 DEG,1/8 art. 7052095
По запросу
4
GASKET art. 5810512
По запросу
4
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
5
Гайка Polaris art. 7542122
от 263 ₽
6
FLAT WASHER art. 7555960
По запросу
7
SEAL FOAM art. 5810947
По запросу
8
BRKT-GASTANK,BLK art. 5246436-067
По запросу
9
WASHER, WROUGHT art. 7558302
По запросу
10
NUT, SPEED art. 7670021
По запросу
11
CARRIAGE BOLT art. 7512193
По запросу
12
BOLT art. 7512247
По запросу
13
ASM-FUEL TANK,EDGE 12.5 [Incl. 3,14-18] art. 2520728
По запросу
14
Фильтр топливный Polaris art. 7052301
от 1 901 ₽
15
Хомут пружинный Polaris art. 7080402
от 263 ₽
16
FUEL LINE ESTER art. 8350019-160
По запросу
17
GROMMET-3/4 ,VITON art. 5435941
По запросу
18
FITTING-1/4 TO 1/4,STRAIGHT art. 7052375
По запросу
19
HOSE CLAMP art. 7080307
По запросу
20
FUEL HOSE, 250 CM art. 8450117-250
По запросу
21
Насос топливный Polaris art. 3089751
от 4 416 ₽
22
FUEL VALVE, PLASTIC, INCLINE 1/ art. 7052248
По запросу
23
Хомут пружинный Polaris art. 7080003
от 116 ₽
24
FUEL LINE, 600 CM art. 8450040-600
По запросу
