модель 2007 года
- Модель 600 IQ
- Код модели 600 HO IQ F/O (S07PP6FS/FSA/FSB)

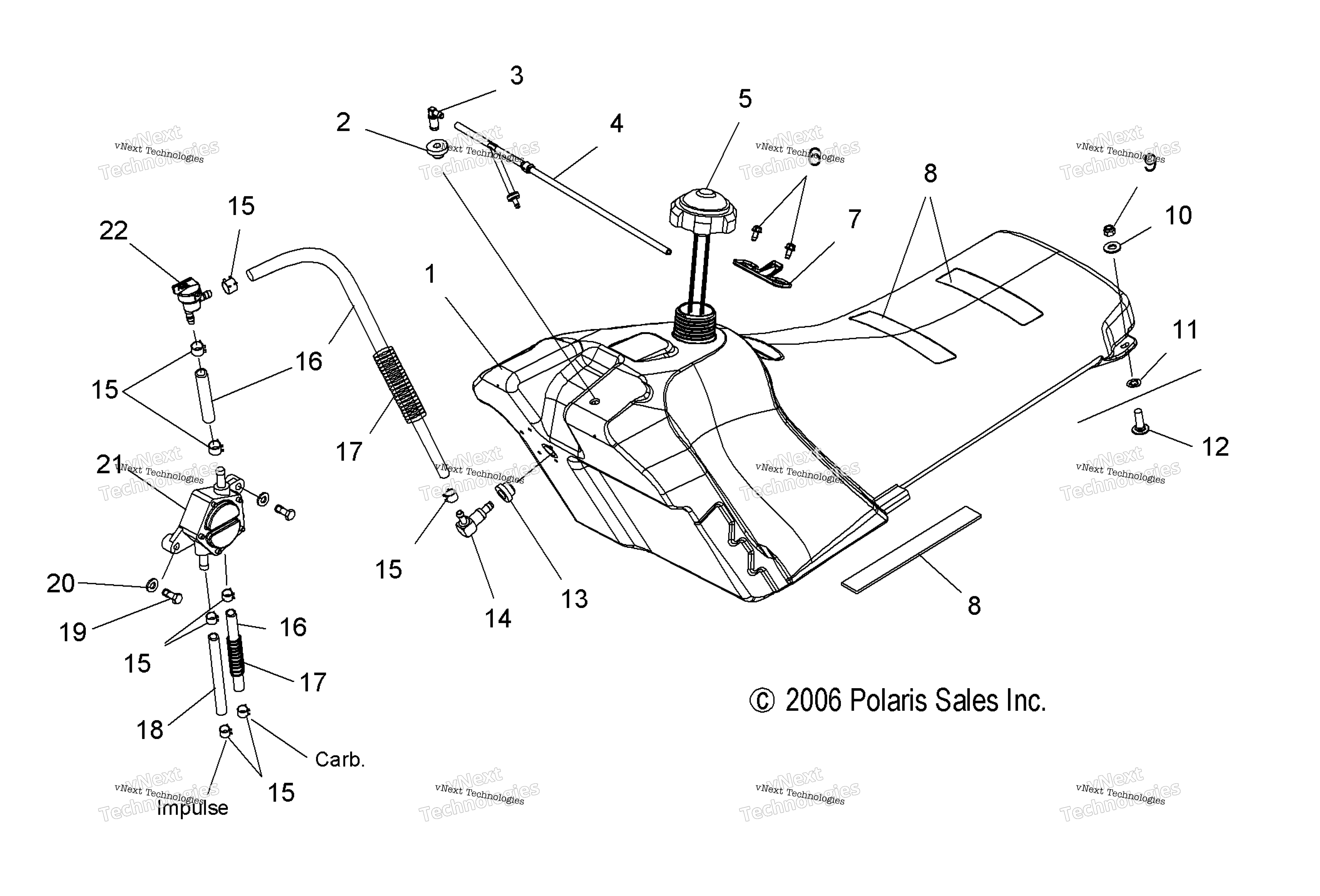

Схема топливной системы для 600 HO IQ F/O (S07PP6FS/FSA/FSB)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL PICK-UP WITH MESH art. 7052215
По запросу
1
COMPRESSION RING art. 7080768
По запросу
1
FUEL, LINE, ETHER, VLT, 3/8 IN. art. 8350020-160
По запросу
1
ASM-FUEL TANK [Incl. 2,3,6,7,13,14] art. 2520691
По запросу
2
FLANGED GROMMET, .36 X .56 X 1. art. 7052362
По запросу
3
FITTING-VENT,.075X.187 art. 7052380
По запросу
4
FUEL TANK VENT ASSEMBLY art. 2633187
По запросу
5
Крышка бензобака Polaris art. 2511246
от 1 895 ₽
Аналог
1 895 ₽
Требуется 1 шт.
6
SCREW art. 7512208
По запросу
7
SEAT MOUNT BRACKET art. 5247431
По запросу
8
BATTERY PAD art. 5810290
По запросу
9
NYLOK NUT art. 7542122
По запросу
10
FLAT WASHER art. 7555859
По запросу
11
BOLT RETAINER, 1/4 -20 art. 7670154
По запросу
12
BOLT art. 7515203
По запросу
13
GROMMET-3/4 ,VITON art. 5435941
По запросу
14
FTTG-90 ,5/16,DEX-12864 art. 7052407
По запросу
15
Хомут пружинный Polaris art. 7080003
от 116 ₽
16
FUEL,LINE,ETHER,RED,5/16" art. 8350017-160
По запросу
17
TUBING,CONVOLUTED art. 8360052-305
По запросу
18
FUEL LINE, 600 CM art. 8450040-600
По запросу
19
BOLT art. 7512278
По запросу
20
WASHER, WROUGHT art. 7558302
По запросу
21
PUMP-FUEL,5/16 IN/OUT,600HO art. 2520694
По запросу
22
FUEL VALVE ASSEMBLY, PLASTIC art. 1253424
По запросу
