модель 2007 года
- Модель 700 CFI Dragon
- Код модели 700 CLEANFIRE DRAGON/EURO (S07PC7JS/JE)

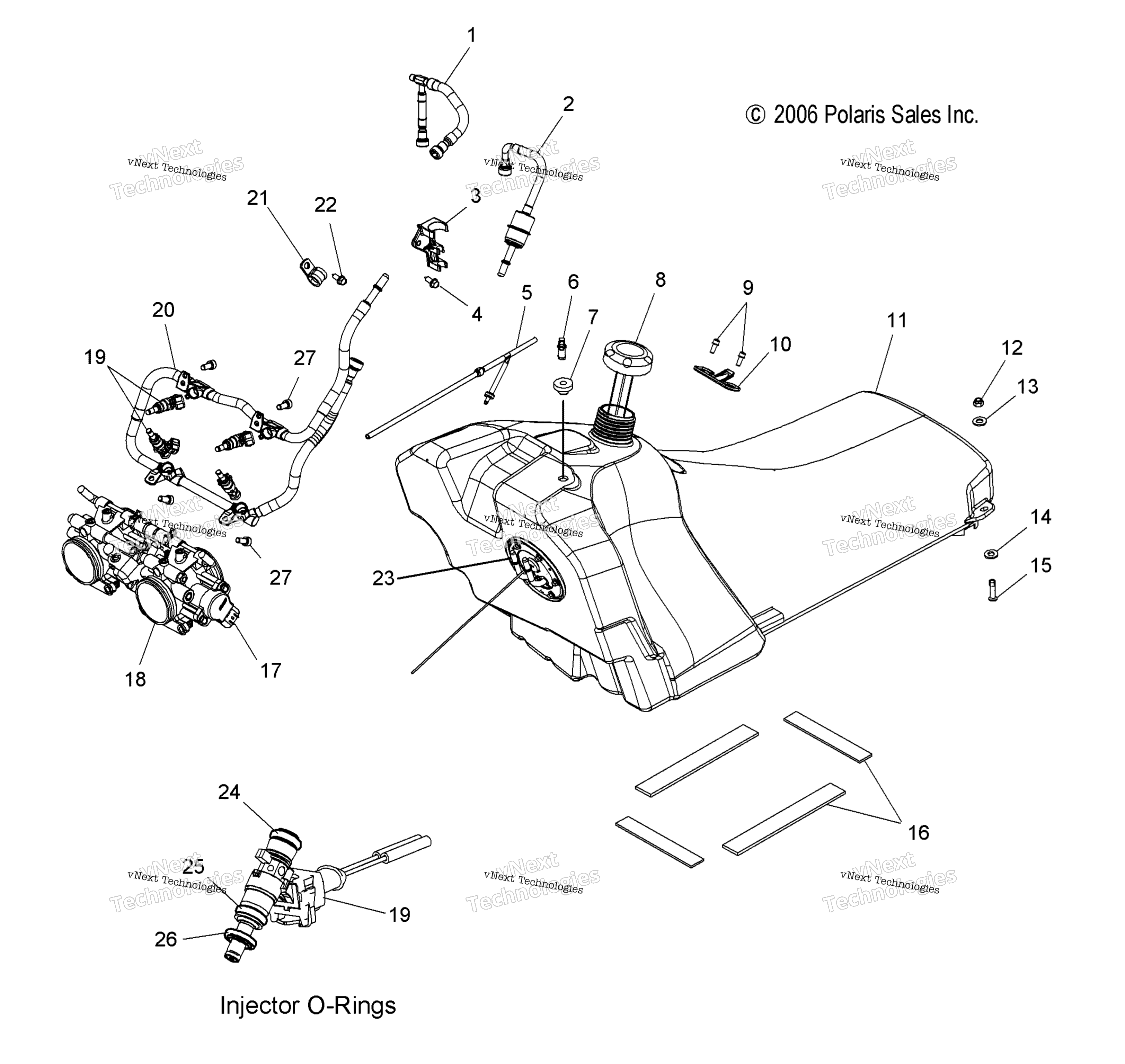

Схема топливной системы для 700 CLEANFIRE DRAGON/EURO (S07PC7JS/JE)
Схема
Детали
Номер
Наименование детали
Цена
1
RETURN FUEL LINE ASSEMBLY, 700 art. 2520836
По запросу
2
FUEL LINE WITH FILTER ASSEMBLY art. 2520660
По запросу
3
ASM-FUEL FILTER RETAINER art. 1203256
По запросу
3
PAD-FUEL FILTER art. 5812996
По запросу
4
SCR-1/4-20X3/4-TR/TX/TAP-M art. 7517916
По запросу
5
FUEL TANK VENT ASSEMBLY art. 2633187
По запросу
6
FITTING-VENT,.075X.187 art. 7052380
По запросу
7
FLANGED GROMMET, .36 X .56 X 1. art. 7052362
По запросу
8
Крышка бензобака Polaris art. 2511246
от 1 895 ₽
Аналог
1 895 ₽
Требуется 1 шт.
9
SCREW art. 7512208
По запросу
10
SEAT MOUNT BRACKET art. 5247431
По запросу
11
KIT-FUEL TANK W/O PFA art. 2203220
По запросу
12
Гайка Polaris art. 7542122
от 263 ₽
13
FLAT WASHER art. 7555859
По запросу
14
BOLT RETAINER, 1/4 -20 art. 7670154
По запросу
15
BOLT art. 7515203
По запросу
16
BATTERY PAD art. 5810290
По запросу
17
Датчик дроссельной заслонки Polaris art. 3131591
от 7 332 ₽
Аналог
7 332 ₽
Требуется 1 шт.
18
THROTTLE BODY ASSEMBLY [Incl. 17] art. 1203213
По запросу
19
Топливные форсунки Polaris art. 4011756
от 41 559 ₽
19
KIT-INJECTOR 500G/MIN,RED [Includes 1 Injector per kit] art. 2203894-015
По запросу
20
FUEL RAIL ASSEMBLY art. 2520572
По запросу
21
CLAMP,RUBBER-COATED,.562 art. 7080573
По запросу
22
SCREW art. 7512095
По запросу
23
KIT-FUEL TANK GASKET W/HDWR art. 2876347
По запросу
23
Kit, PFA [Incl. Gasket, Hardware][See Fuel System, Kits, PFA Page for Service Parts] art. -------
По запросу
24
Кольцо резиновое Polaris art. 1500198
от 882 ₽
25
Кольцо резиновое уплотнительное Polaris art. 5412891
от 368 ₽
26
INJECTOR ELASTOMER RUBBER BUSHI [Green] [1 Per Injector] art. 5436287
от 955 ₽
27
Винт Polaris art. 7517431
По запросу
