модель 2007 года
- Модель Dragon RMK
- Код модели DRAGON RMK/INTL (S07PL7JS/JE)

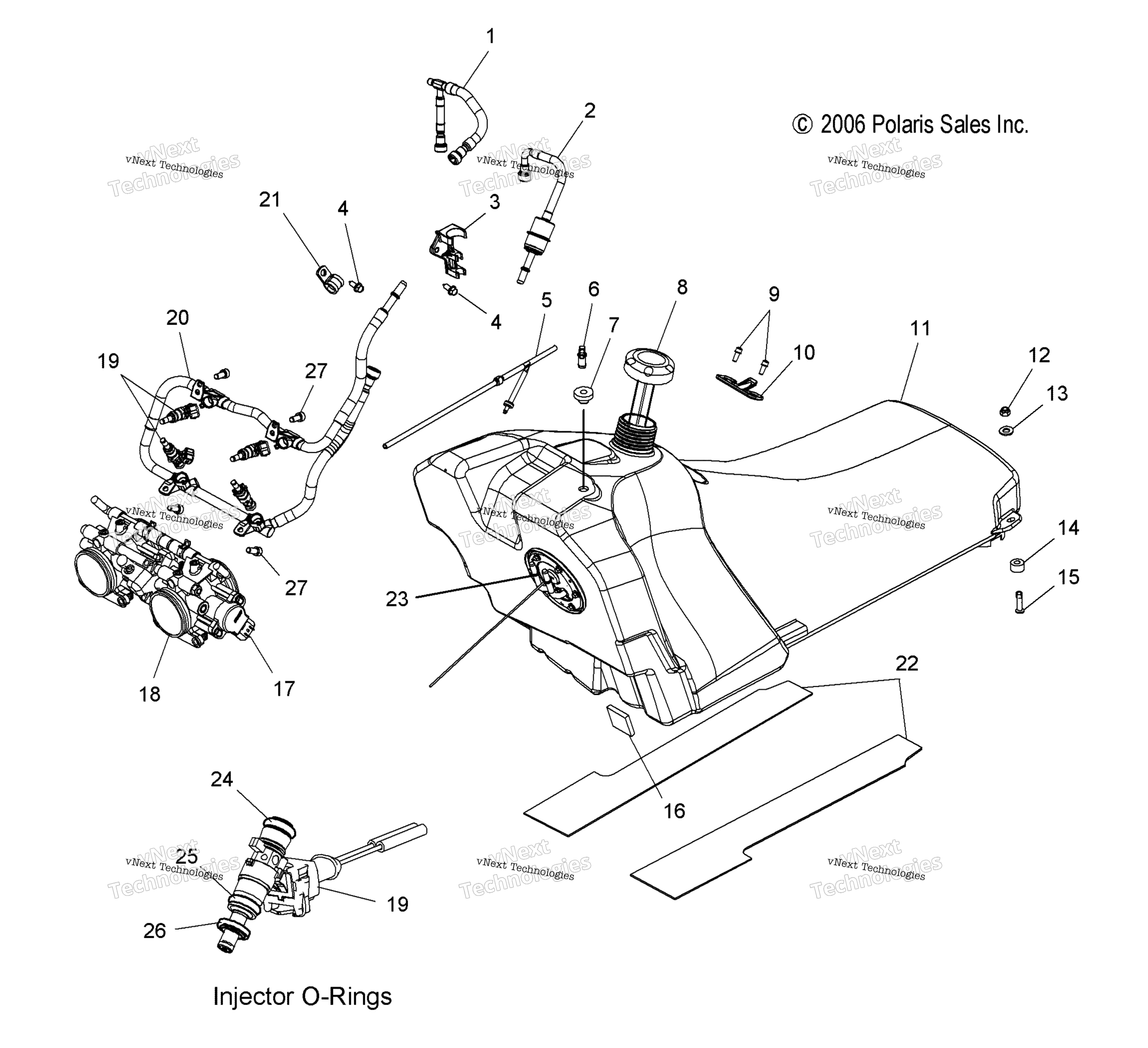

Схема топливной системы для DRAGON RMK/INTL (S07PL7JS/JE)
Схема
Детали
Номер
Наименование детали
Цена
1
RETURN FUEL LINE ASSEMBLY, 700 art. 2520836
По запросу
2
FUEL LINE WITH FILTER ASSEMBLY art. 2520660
По запросу
3
ASM-FUEL FILTER RETAINER art. 1203256
По запросу
3
PAD-FUEL FILTER art. 5812996
По запросу
4
SCREW art. 7512095
По запросу
5
FUEL TANK VENT ASSEMBLY art. 2633187
По запросу
6
FITTING-VENT,.075X.187 art. 7052380
По запросу
7
FLANGED GROMMET, .36 X .56 X 1. art. 7052362
По запросу
8
FUEL CAP W/ GAUGE, 14.75 art. 2520651
По запросу
9
SCREW art. 7512208
По запросу
10
SEAT MOUNT BRACKET art. 5247431
По запросу
11
TANK-FUEL,DRILLED,MLDD,CMPL,BK art. 2520626-070
По запросу
12
NYLOK NUT art. 7542122
По запросу
13
WASHER, .275 X .84 X .075, BLAC art. 7556386
По запросу
14
SPACER-TANK .875ODX..375IDX.5L art. 5135617
По запросу
15
BOLT-CARR 1/4-20 UNC-2A X 1.25 art. 7518679
По запросу
16
PAD-RUBBER art. 5811716
По запросу
17
Датчик дроссельной заслонки Polaris art. 3131591
от 7 332 ₽
Аналог
7 332 ₽
Требуется 1 шт.
18
THROTTLE BODY ASSEMBLY [Incl. 17] art. 1203213
По запросу
19
Топливные форсунки Polaris art. 4011756
от 41 559 ₽
19
KIT-INJECTOR 500G/MIN,RED [Includes 1 Injector per kit] art. 2203894-015
По запросу
20
FUEL RAIL ASSEMBLY art. 2520572
По запросу
21
CLAMP,RUBBER-COATED,.562 art. 7080573
По запросу
22
PAD-GAS TANK,RH art. 5813076
По запросу
22
PAD-GAS TANK,LH art. 5813057
По запросу
23
KIT-FUEL TANK GASKET W/HDWR art. 2876347
По запросу
23
Kit, PFA [Incl. Gasket, Hardware][See Fuel System, Kits, PFA Page for Service Parts] art. -------
По запросу
24
Кольцо резиновое Polaris art. 1500198
от 882 ₽
25
Кольцо резиновое уплотнительное Polaris art. 5412891
от 368 ₽
26
INJECTOR ELASTOMER RUBBER BUSHI [Green] [1 Per injector] art. 5436287
от 955 ₽
27
Винт Polaris art. 7517431
По запросу
