модель 2008 года
- Модель 700 IQ Turbo Dragon
- Код модели IQ TURBO DRAGON/EURO/IQ TURBO LX (S08PP7FS/FE/PD7FS)

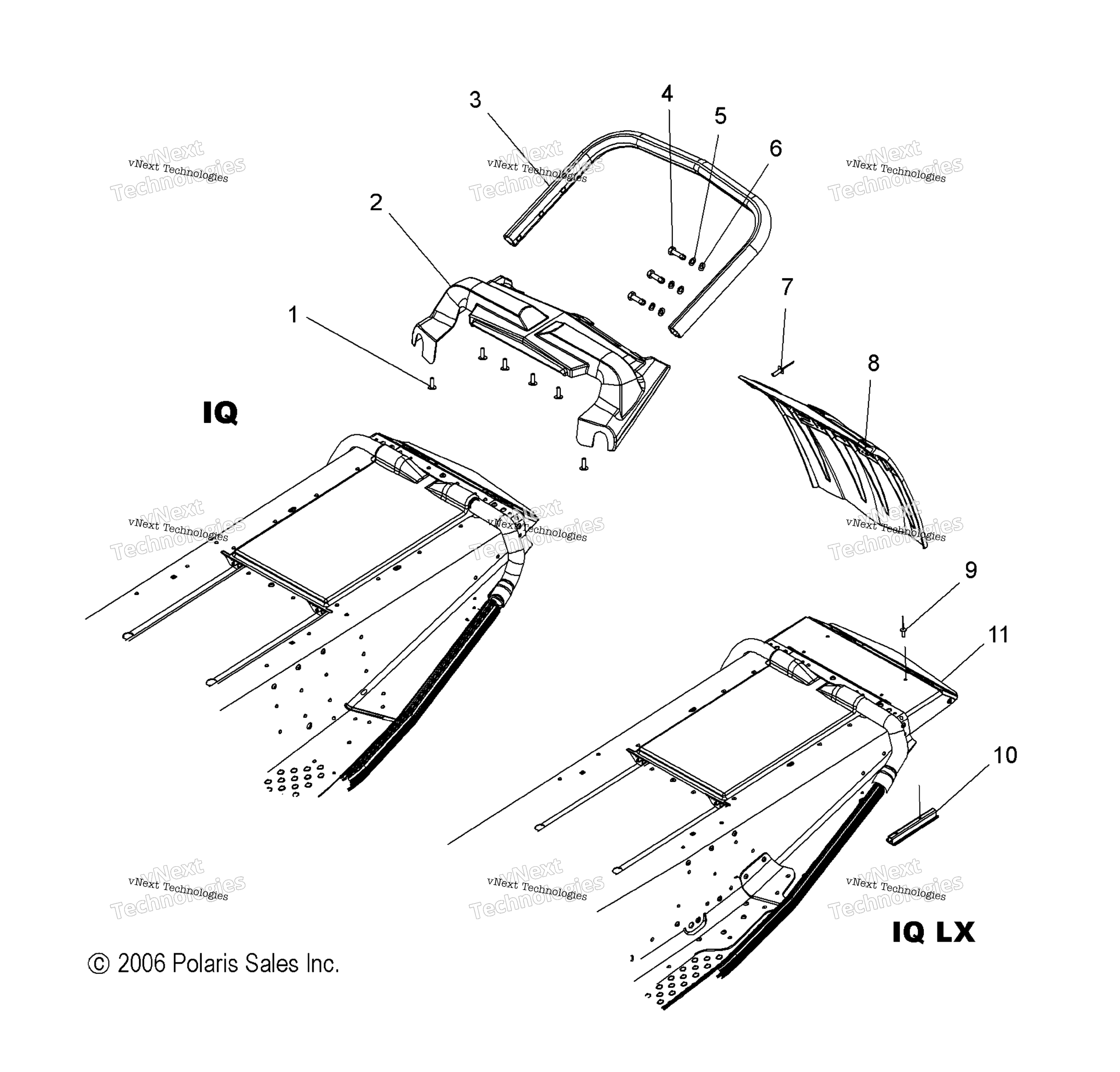

Схема chassis, задний для IQ TURBO DRAGON/EURO/IQ TURBO LX (S08PP7FS/FE/PD7FS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW [Dragon] art. 7512026
По запросу
2
COOLER COVER ASSEMBLY, GLOSS BL [Incl. Warning Decal] art. 2633115-070
По запросу
2
COOLER COVER ASM GLOSS BLACK 10 [Incl. Warning Decal][LX] art. 2632995-070
По запросу
3
ASM-BUMPER,REAR,121,NATURAL art. 2632989-309
По запросу
3
ASM-BUMPER,REAR,128,NAT [LX] art. 2633489-309
По запросу
4
SCREW [LX] art. 7517297
По запросу
4
SCREW (10) [Dragon] art. 7517455
По запросу
5
SPRING LOCK WASHER art. 7552801
По запросу
6
FLAT WASHER art. 7558301
По запросу
7
Заклепка Polaris art. 7621467
от 326 ₽
8
SNOW FLAP art. 5434954-070
По запросу
9
Заклепка Polaris art. 7661637
По запросу
10
BRKT-WEAR STRIP MOUNT art. 5135584
По запросу
11
CLOSEOFF-REAR TUNNEL,M10 IQ [LX] art. 5250395
По запросу
