модель 2008 года
- Модель IQ Cruiser
- Код модели IQ CRUISER/EURO (S08PY7FS/FE)

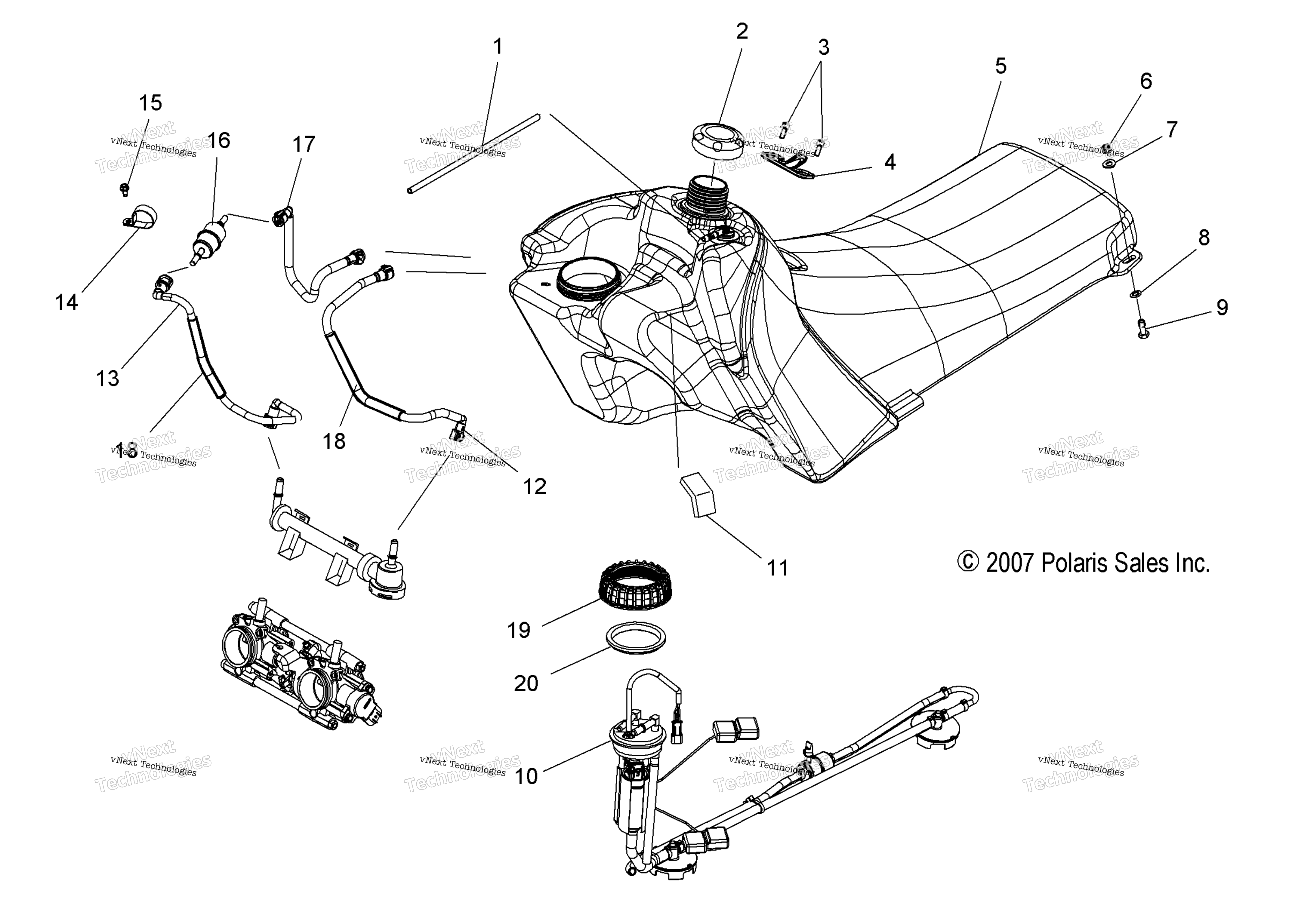

Схема топливный System, топливный бак & топливный Lines для IQ CRUISER/EURO (S08PY7FS/FE)
Схема
Детали
Номер
Наименование детали
Цена
1
LINE-VENT,5/16 ID,104 CM art. 8450126-104
По запросу
2
FUEL TANK CAP, PREMIUM art. 5450390
от 527 ₽
3
SCREW art. 7515136
По запросу
4
SEAT MOUNT BRACKET art. 5247431
По запросу
5
ASM-FUEL TANK,FS/T,MLD COMP [Also order Gasket #20] art. 2520798
По запросу
6
Гайка Polaris art. 7542122
от 263 ₽
7
FLAT WASHER art. 7555859
По запросу
8
BOLT RETAINER, 1/4 -20 art. 7670154
По запросу
9
BOLT art. 7515203
По запросу
10
KIT-PFA,HI CAP,SVC(FS/T) [Also order Gasket #20] art. 2203302
По запросу
11
PAD-RUBBER,3 X 1.5X .5 art. 5813100
По запросу
12
ASM-FUEL LINE,RTRN W/WRAP art. 2520721
По запросу
13
ASM-FUEL LINE,RAIL,S/P,W/WRAP art. 2520722
По запросу
14
HOSE CLAMP art. 7080807
По запросу
15
SCREW art. 7512208
По запросу
16
Фильтр топливный Polaris (снят с производства) art. 2520424
По запросу
17
ASM-FUEL LINE,FLTR TO TANK art. 2520675
По запросу
18
WRAP-WEAR RST,SVC,1/2 ,150CM art. 5521745-150
По запросу
19
NUT-PFA art. 5436628
По запросу
20
PFA GASKET art. 5415105
По запросу
