модель 2009 года
- Модель 700 Turbo Switchback
- Код модели TURBO SWITCHBACK (S09PR7FS/FE)

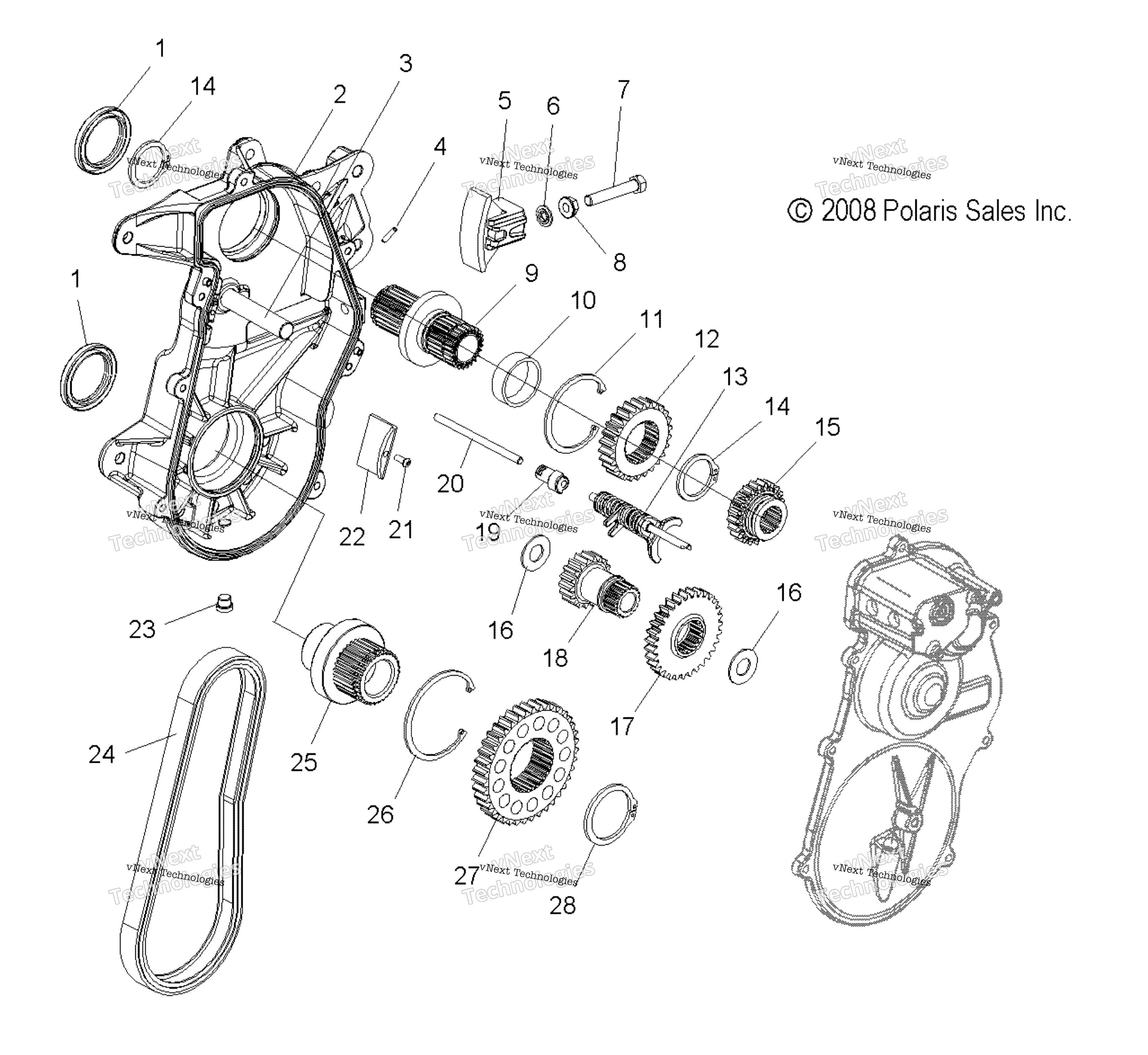

Схема привода Train, Gearcase Asm для TURBO SWITCHBACK (S09PR7FS/FE)
Схема
Детали
Номер
Наименование детали
Цена
1
OIL SEAL, 45 MM, 1.772 X 2.441 art. 3610108
По запросу
2
ASM-CASE,SVC art. 1332612
По запросу
3
SHAFT-PINION art. 5134329
По запросу
4
VENT TUBE, .155 X .75, DIA art. 5334764
По запросу
5
Натяжитель цепи КПП Polaris art. 1332427
от 6 582 ₽
6
WASHER-THREAD SEAL,3/8-16-UNC art. 7556340
По запросу
7
Болт Polaris art. 7515511
По запросу
8
NUT-3/8-16 HX FLG GRF ZY art. 7547304
По запросу
9
HUB CARRIER ASSEMBLY, UPPER art. 1332485
По запросу
9
BEARING art. 3514471
По запросу
9
Сальник Polaris art. 3610110
от 1 300 ₽
10
SPACER-UPPER SPROCKET art. 5134518
По запросу
11
RING-RTNG INT 3000X268 art. 7710552
По запросу
12
SPROCKET-25T art. 3221180
По запросу
13
Вилка переключения передач Polaris art. 1332315
от 17 682 ₽
14
RING-RTNG 7200-150 art. 7710555
По запросу
15
PINION-FRWRD/REVRS ENGAGMENT art. 5135601
По запросу
16
WASHER-.623X1.300X.066 THR-Y art. 7556354
По запросу
17
GEAR-SPUR 31T,17T SPL CS art. 5135059
По запросу
18
ASM-18T SPKT/18T SPLN,REV,W/BU art. 1332385
По запросу
19
POSITON HUB INDICATOR art. 5435503
По запросу
20
SHAFT-SHIFT art. 5134327
По запросу
21
SCREW(10) art. 7512018
По запросу
22
REVERSE BACKING PLATE, STEEL art. 5250017
По запросу
23
Пробка сливная Polaris art. 7052115
от 660 ₽
24
CHAIN-HYVO 23-149,.375X.75X80P art. 3222134
По запросу
25
O-RING, 1.23 X .443 X .103 art. 5412229
По запросу
25
RING-RTNG,EXT 7200-175 art. 7710553
По запросу
25
BALL BEARING 45 X 75 X 16 MM art. 3514496
По запросу
25
HUB CARRIER ASSEMBLY, LOWER art. 1332306
По запросу
26
RING-RTNG,INT,3000X300 art. 7710554
По запросу
27
SPROCKET-44T PM art. 3221186
По запросу
28
RING-RETAINING,EXT 7200-200 art. 7710558
По запросу
