модель 2010 года
- Модель 600 IQ Racer
- Код модели 600 IQ RACER (S10MX6JSA/JEA)

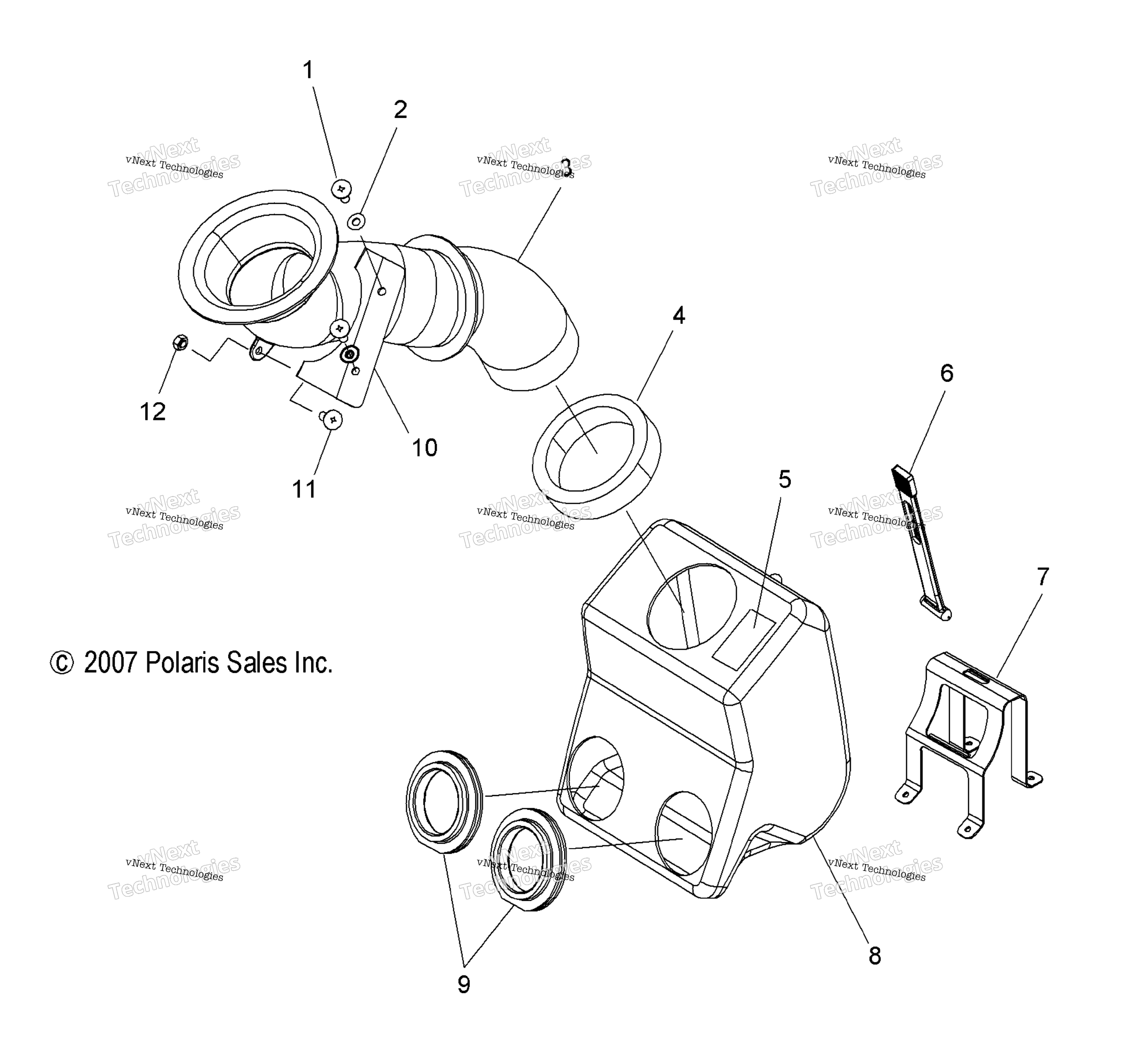

Схема двигателя, системы впуска для 600 IQ RACER (S10MX6JSA/JEA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7512253
По запросу
2
WASHER art. 7552604
По запросу
3
INTAKE TUBE art. 5439741
По запросу
4
FOAM-TUBE/AIRBOX art. 5813143
от 840 ₽
5
DECAL, GREASING art. 7073426
По запросу
6
STRAP, RUBBER art. 5436090
По запросу
7
BRACKET, MOUNT, AIRBOX [See Chassis, Asm. Page, Ref. 3] art. -------
По запросу
8
AIRBOX SILENCER ASSEMBLY [Incl. 5] art. 1204651
По запросу
9
CARBURETOR BOOT, 40 MM, 600 RAC art. 5413314
По запросу
10
TUBE INTAKE BRACKET art. 5249079
По запросу
11
SCREW(10) art. 7515166
По запросу
12
Гайка Polaris art. 7542153
По запросу
Другие схемы модели
Двигатель, система впуска
