модель 2010 года
- Модель 600 Pro-ride Rush
- Код модели 600 PRO-RIDE RUSH (S10BF6KSL/KSA/KEA)

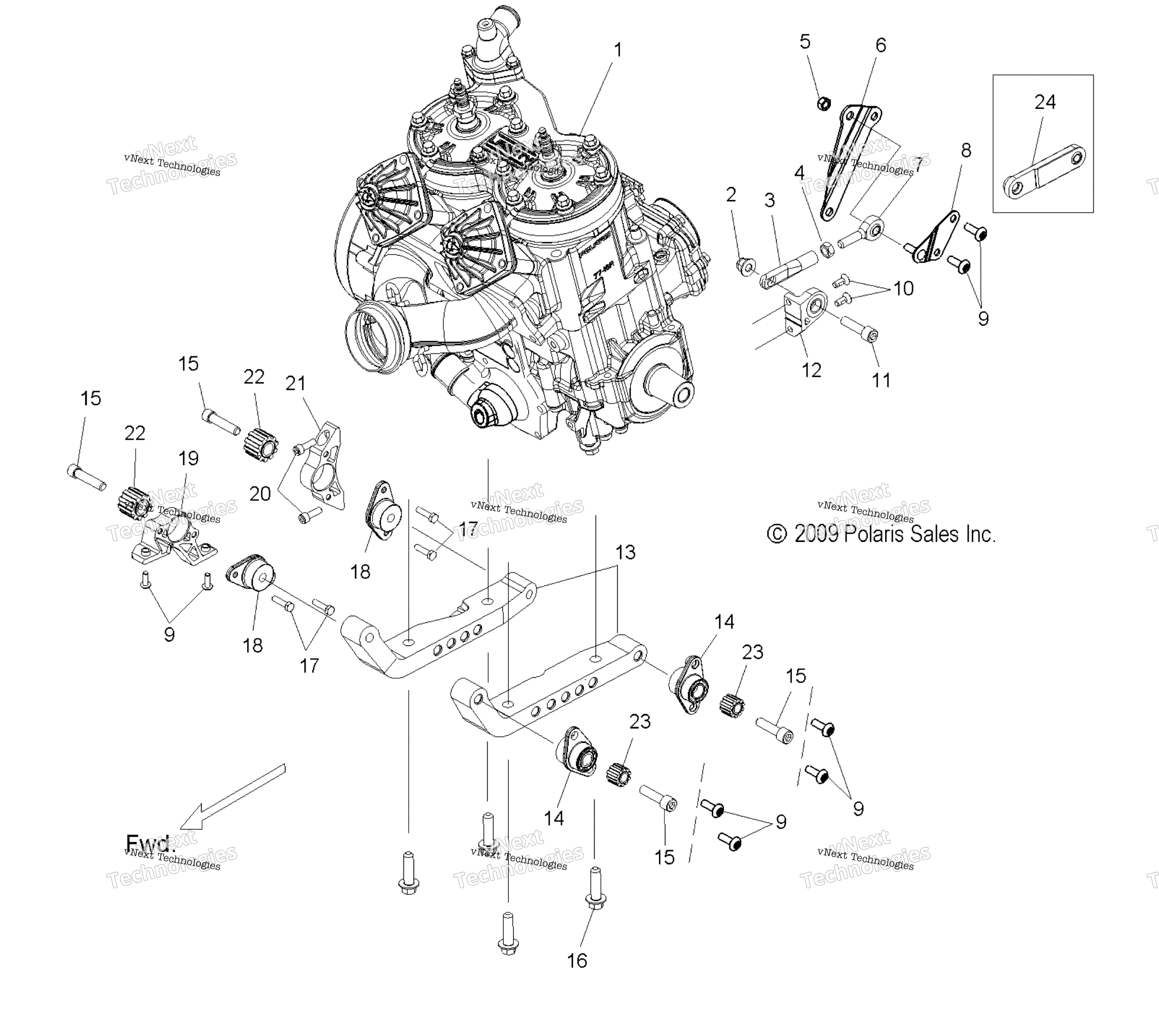

Схема двигателя, крепления для 600 PRO-RIDE RUSH (S10BF6KSL/KSA/KEA)
Схема
Детали
Номер
Наименование детали
Цена
0
MY12 ENGINE MOUNT BOLT ISOLATOR [Incl. 15,22,23] art. 2204633
По запросу
1
KIT-SHORT BLOCK 600 4INJ BJ art. 2204115
По запросу
2
Nut, Nylok [2,3,7 are Replaced by Ref. # 24] art. -------
По запросу
3
Link, Torque Limiter [2,3,7 are Replaced by Ref. # 24] art. -------
По запросу
4
Гайка Polaris art. 7547076
По запросу
5
NYLOK NUT, 8 MM X 1.25 MM art. 7547144
По запросу
6
WELD-TORQUE LIMITER INNER art. 1017131
По запросу
7
Rod End [2,3,7 are Replaced by Ref. # 24] art. -------
По запросу
8
ASM-BRKT LINK W/STUD art. 1017118
По запросу
9
Болт M8X1.25X25 8.8 ZODP30 Polais art. 7519070
По запросу
10
SCR-HXBH-M8X1.25X20 ZOD W/PTCH art. 7519229
По запросу
11
SCR-SH-M10X1.5X25 ZOD art. 7519119
По запросу
12
Крепление двигателя Polaris art. 3022281
По запросу
13
ENGINE STRAP, LEFT, MACHINED art. 5137182
По запросу
13
ENGINE STRAP, RIGHT, MACHINED art. 5137183
По запросу
14
ENGINE MOUNT WITH CLINCH NUT AS [Incl. 23][Requires Kit 2204633] art. 1018370
от 4 858 ₽
15
Screw [Order Kit 2204633] art. -------
По запросу
16
Болт M10X1.50X35 Polaris art. 7518644
По запросу
17
SCREW art. 7516823
По запросу
18
MOUNT-ENGINE art. 3022236
По запросу
19
ENGINE MOUNT W/ CLINCH NUT ASM art. 1017778
По запросу
20
SCR-M8X1.25X25 8.8 SH ZOD P30 art. 7519010
По запросу
21
BASE ENGINE MOUNT, REAR, MACHIN art. 5137116
По запросу
22
Mount, Engine Insert Rad [Order Kit 2204633] art. -------
По запросу
23
Mount, Engine, Insert Rad [Order Kit 2204633] art. -------
По запросу
24
TORQUE LINK FIXED ASSEMBLY art. 1017717
По запросу
