модель 2010 года
- Модель 800 Dragon IQ
- Код модели 800 IQ/ES (S10PB8ESA/ESL)

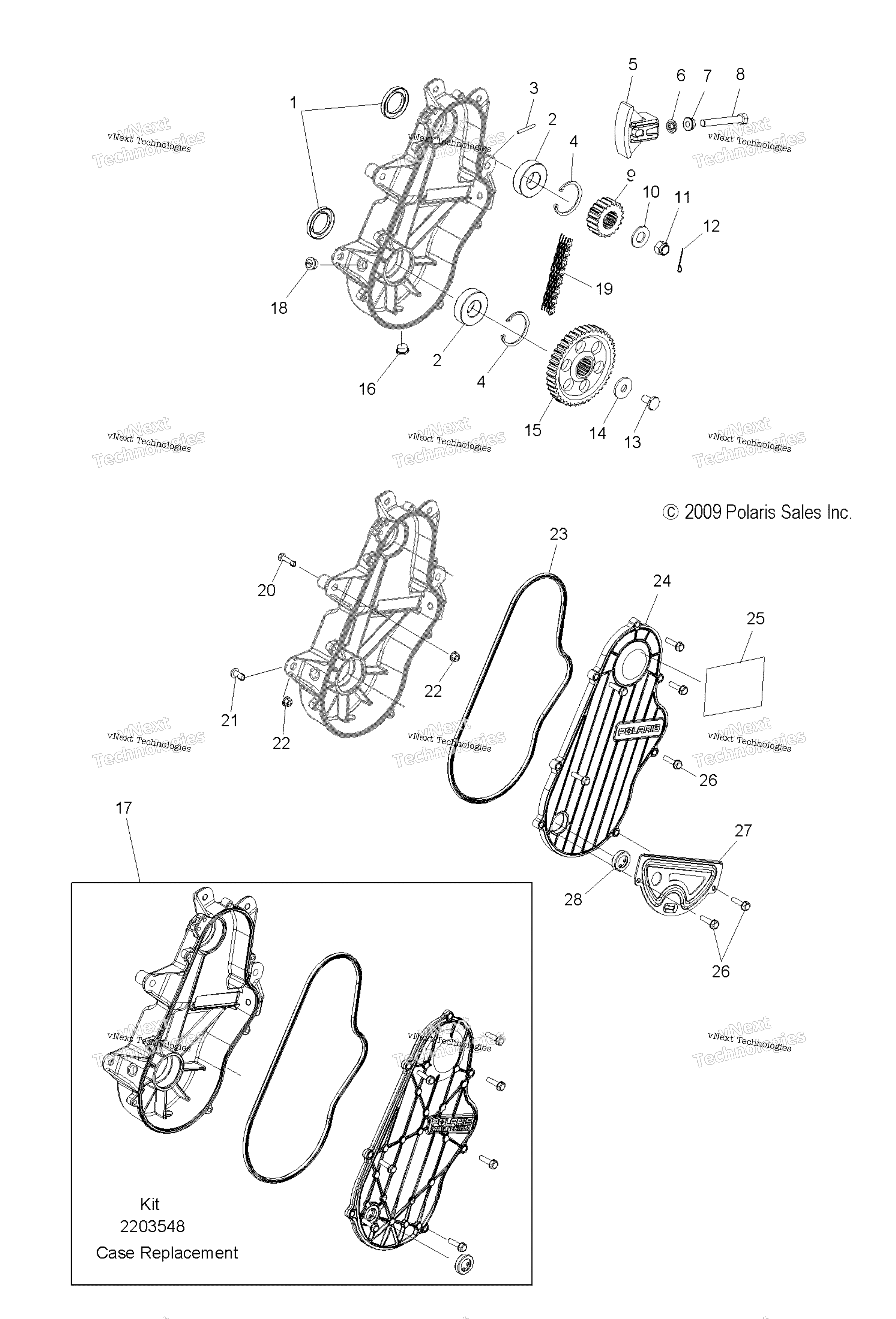

Схема привода Train, Chaincase для 800 IQ/ES (S10PB8ESA/ESL)
Схема
Детали
Номер
Наименование детали
Цена
1
Сальник Polaris art. 3610030
от 214 ₽
2
Подшипник КПП Polaris art. 3514309
от 410 ₽
3
PIN-ROLL,125 X1.25 art. 7661867
По запросу
4
RETAINING RING art. 7718406
от 2 632 ₽
5
Натяжитель цепи КПП Polaris art. 1332427
от 6 582 ₽
6
WASHER-THREAD SEAL,3/8-16-UNC art. 7556340
По запросу
7
NUT-3/8-16 HX FLG GRF ZY art. 7547304
По запросу
8
Болт Polaris art. 7515511
По запросу
9
SPKT,25T,3/4W,15 SPL,HV,PM art. 3221102
По запросу
10
WASHER, SPRING art. 7571620
По запросу
11
NUT-5/8-18 THIN,NYL INSERT-Y art. 7547202
По запросу
12
Шплинт Polaris art. 7661203
от 116 ₽
Аналог
4 179 ₽
Требуется 1 шт.
13
SCR-3/8-24X.75 HXHD/NYL GR8 art. 7518717
По запросу
14
Шайба Polaris art. 7556130
По запросу
15
Шестерня КПП 40 зубьев Polaris art. 3222099
По запросу
16
MAGNETIC PLUG art. 7052394
По запросу
17
SCREW [Magnesium Cover] art. 7515179
По запросу
17
CHAINCASE COVER GASKET, 8.373 [Magnesium Cover] art. 5813205
По запросу
17
ASM-COVER,8.373 W/SIGHT GLASS [Magnesium] art. 1332596
По запросу
17
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
18
PLUG-9/16-20-UN2A,MAGNETIZED art. 7052382
По запросу
19
Цепь КПП 72 звена Polaris art. 3221110
По запросу
20
BOLT-CARRIAGE,3/8-16X1.75-Y art. 7518268
По запросу
21
BOLT-CARR 3/8-16X1.00 GR5-Y art. 7518494
По запросу
22
Гайка Polaris art. 7547180
По запросу
23
CHAINCASE COVER GASKET, 8.373 [For Chaincase 5134817][Nylon Cover] art. 5812755
от 1 041 ₽
24
Крышка КПП Polaris art. 1332354
По запросу
25
FOIL [Nylon Cover] art. 5812758
По запросу
26
SCREW [For Chaincase 5134817][Nylon Cover] art. 7512225
По запросу
27
Пластина Polaris art. 2203556
от 5 408 ₽
28
OIL CHECK, SIGHT GLASS art. 3610126
По запросу
