модель 2010 года
- Модель 800 Switchback
- Код модели 800 SWITCHBACK/ES (S10PR8ESA/ESL)

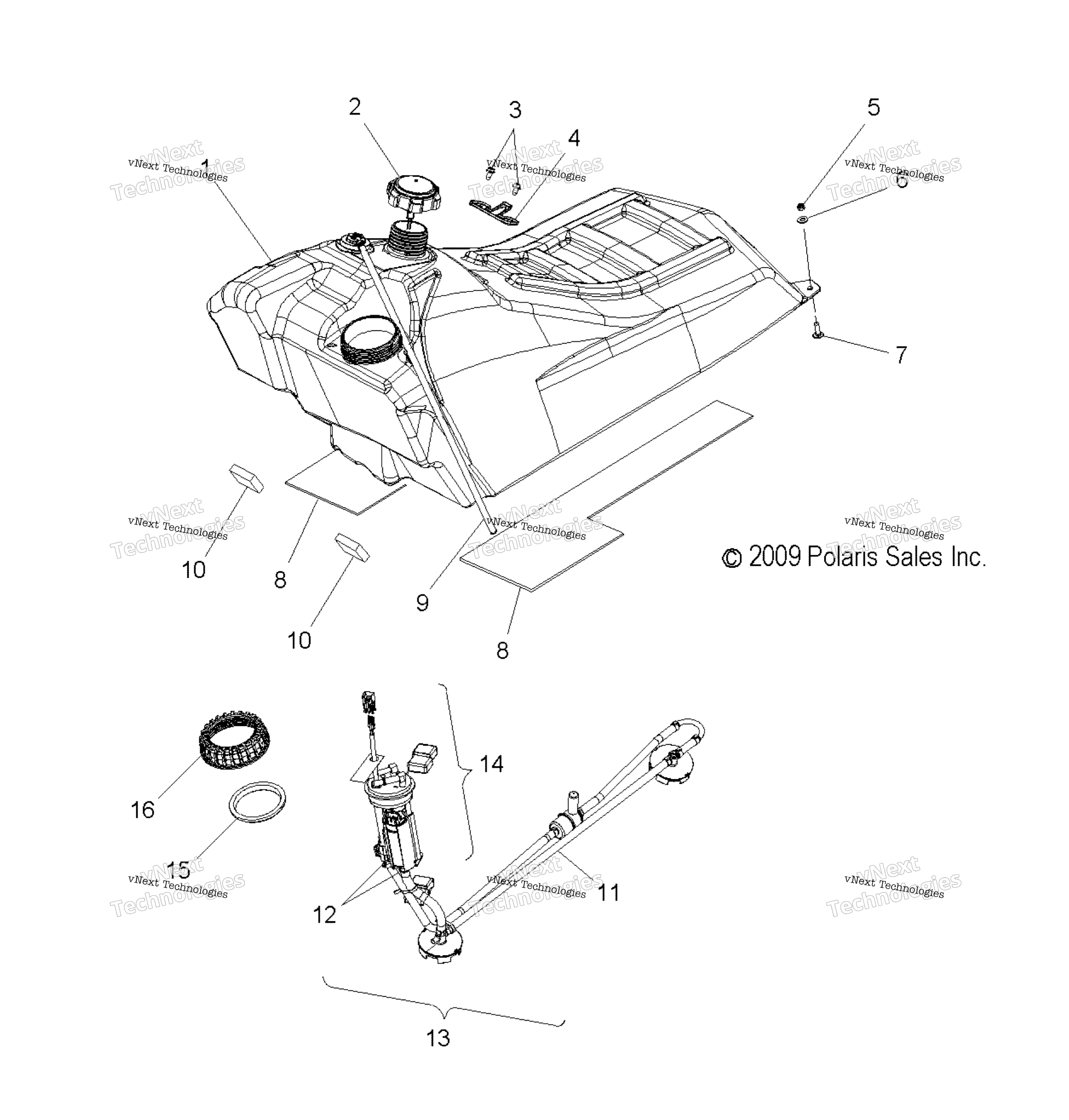

Схема топливный System, топливный бак Asm для 800 SWITCHBACK/ES (S10PR8ESA/ESL)
Схема
Детали
Номер
Наименование детали
Цена
1
MOLDED FUEL TANK ASSEMBLY, RMK [Also order Gasket #15] art. 2520741
По запросу
2
FUEL TANK CAP, PREMIUM art. 5450390
от 527 ₽
3
SCREW art. 7515136
По запросу
4
SEAT MOUNT BRACKET art. 5247431
По запросу
5
Гайка Polaris art. 7542122
от 263 ₽
6
WASHER, .275 X .84 X .075, BLAC art. 7556386
По запросу
7
CARRIAGE BOLT art. 7512193
По запросу
8
PAD-GAS TANK,RH art. 5813076
По запросу
8
PAD-GAS TANK,LH art. 5813057
По запросу
9
LINE-VENT,5/16 ID,104 CM art. 8450126-104
По запросу
10
PAD-RUBBER 1.88X1.38X.5 art. 5813178
По запросу
11
KIT-P/U W/CLAMPS6/7/8RMK,IQ&SB [Incl. 12,15] art. 2877636
от 1 464 ₽
12
CLAMP-OETIKER,14.5,BLUE art. 7081503
По запросу
12
CLAMP-OETIKER,15.3 art. 7081502
По запросу
13
ASM-PUMP/FLANGE,4 BAR, W/SEND [Incl. 11,12,14][Also order Gasket, #15] art. 2521047
По запросу
14
Поплавок топливного бака Polaris art. 5437046
от 1 491 ₽
14
ASM-PUMP/FLANGE,4 BAR [Also order Gasket, #15] art. 2521048
По запросу
15
PFA GASKET art. 5415105
По запросу
16
NUT-PFA art. 5436628
По запросу
