модель 2010 года
- Модель Trail Touring
- Код модели TRAIL TOURING/INTL/FLEET (S10NT5BSL/BSM/BEL/BSF)

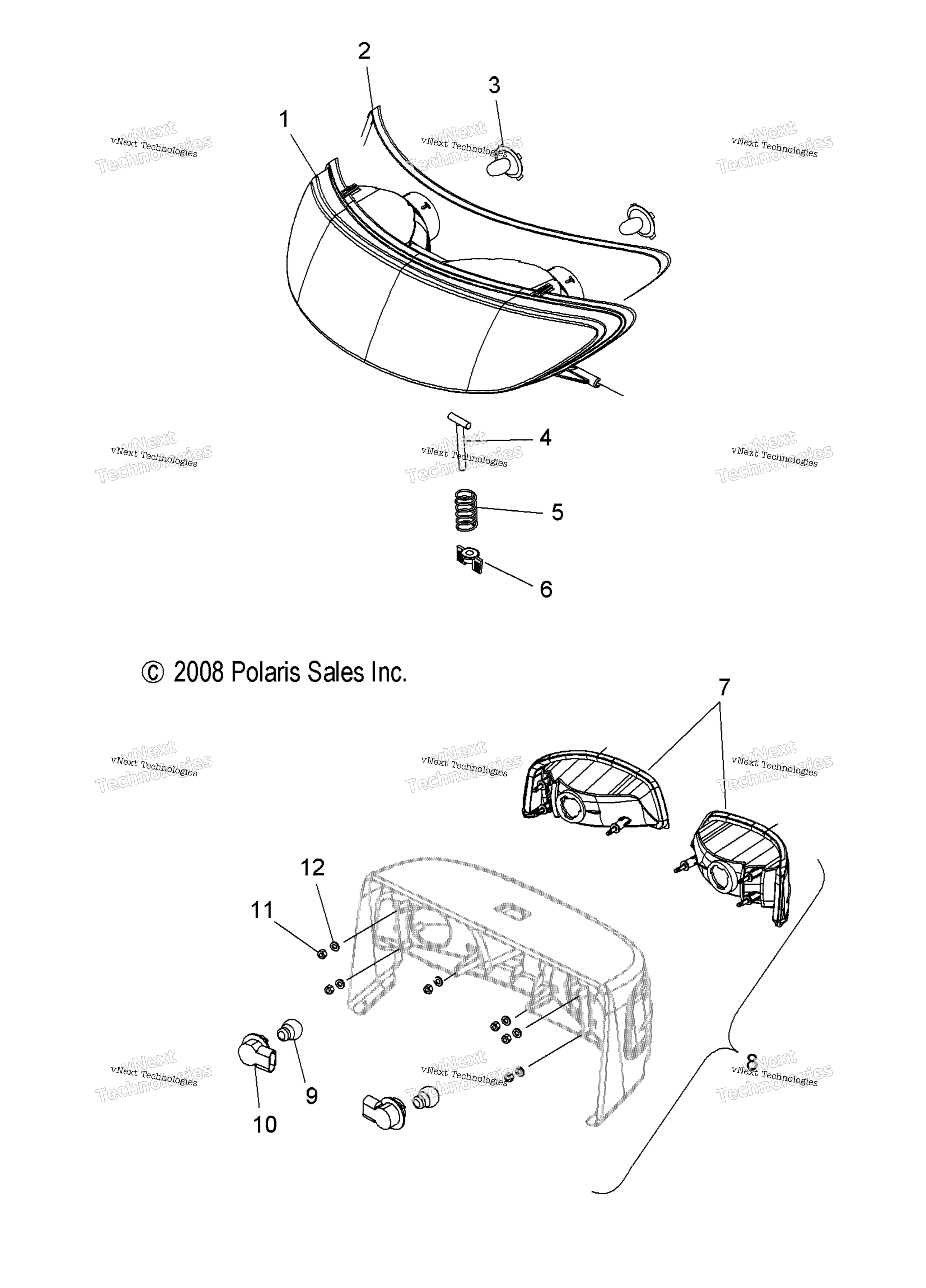

Схема электрооборудования, фары и заднего фонаря для TRAIL TOURING/INTL/FLEET (S10NT5BSL/BSM/BEL/BSF)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM.,HEADLAMP,2-BULB [Incl. Bulbs] art. 2410132
По запросу
2
SEAL-HEADLIGHT,ONE PIECE art. 5812450
По запросу
3
HEADLIGHT BULB [60/55W] art. 2870448
По запросу
3
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
4
BOLT-TEE ADJUSTER,2.25 art. 7517872
По запросу
5
SPRING-HEADLIGHT ADJUST art. 7041954
По запросу
6
KNOB,HEADLIGHT,ADJUST,LOCKINGB art. 7080887
По запросу
7
REFLECTOR ASSEMBLY, LEFT art. 2410327
По запросу
7
REFLECTOR ASSEMBLY, RIGHT art. 2410328
По запросу
8
TAILLIGHT ASSEMBLY, EDGE TOURIN [Incl. 7-12, Housing] art. 2410324-070
По запросу
9
Лампочка стоп-сигнала Polaris art. 4010764
По запросу
10
TAIL SOCKET art. 4011435
По запросу
11
NYLOK NUT art. 7546703
По запросу
12
WASHER,FLAT art. 7556088
По запросу
Другие схемы модели
Электрооборудование, фара и задний фонарь
