модель 2010 года
- Модель Widetrak LX
- Код модели WIDETRAK LX (S10SU4BSL/BEL)

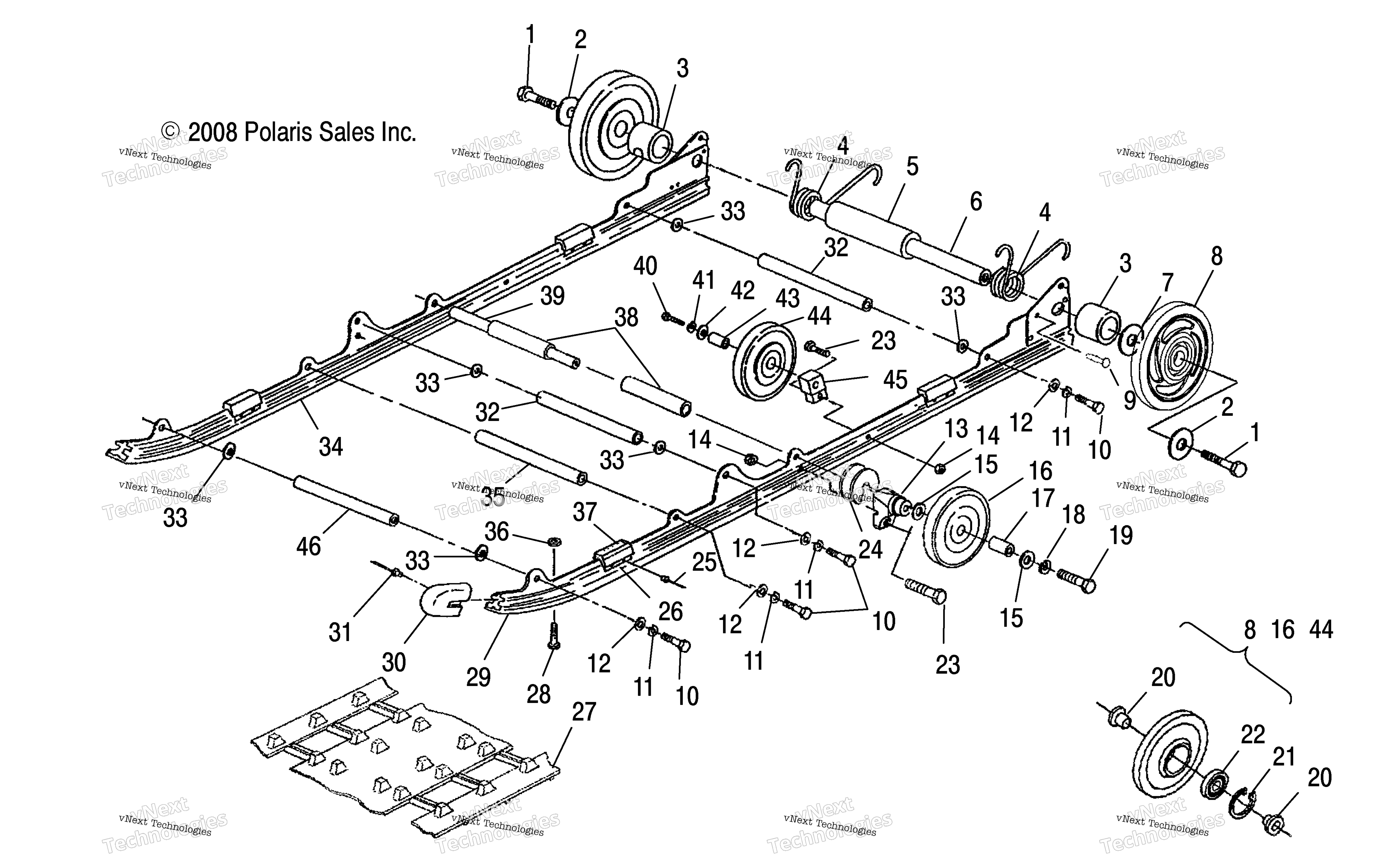

Схема подвески, задней для WIDETRAK LX (S10SU4BSL/BEL)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT,3/8-16X1.25(10) art. 7517731
По запросу
2
Шайба Polaris art. 7556130
от 578 ₽
3
TUBESPACER,CTR,OUTSIDE art. 5330171-067
По запросу
4
SPRING,R.EXT,BLK. art. 7041231-067
По запросу
5
TUBE,CTR.IDLER,BLK. art. 5333014-067
По запросу
6
SHAFT,IDLER art. 5020726
По запросу
7
Шайба рычага Polaris art. 7556301
от 368 ₽
8
Ролик гусеницы нижний, внешний, черный 172 х 19 мм Polaris art. 1590276-070
от 8 358 ₽
OEM
Ролик гусеницы нижний, внешний, черный 172 х 19 мм Polaris
art. 1590276-070
8 358 ₽
Требуется 2 шт.
9
RIVET,(50) art. 7621508
По запросу
10
SCR-3/8-16X1.50-HX/CP-GR5-P80Y art. 7518005
По запросу
11
Шайба гроверная Polaris art. 7552603
По запросу
12
FLAT WASHER art. 7555806
По запросу
13
Кронштейн ролика гусеницы Polaris art. 5630399
от 1 796 ₽
14
Гайка Polaris art. 7542439
от 263 ₽
15
Шайба Polaris art. 7555852
от 473 ₽
16
Каток гусеницы 143х19мм Polaris art. 1590356-070
По запросу
17
Втулка ролика гусеницы Polaris art. 5333116
от 1 397 ₽
18
Шайба гроверная Polaris art. 7553101
По запросу
19
Болт катка Polaris art. 7517918
По запросу
20
Втулка ролика Polaris art. 5431531
от 1 187 ₽
21
RETAINING RING [1 per Wheel] art. 7718407
По запросу
22
BEARING [1 per Wheel] art. 3514303
от 410 ₽
23
Болт кронштейна ролика гусеницы Polaris art. 7512404
от 525 ₽
24
Ролик пружины Polaris art. 5431366
от 1 334 ₽
25
RIVET art. 7621476
По запросу
26
REINF., BUMPER art. 5222629
По запросу
27
SHOCKWAVE TRACK, 20 IN X 156 IN art. 5414453
По запросу
27
Клипса гусеницы Polaris art. 5241473
от 1 292 ₽
28
SCREW art. 7512227
По запросу
29
RAIL ASSEMBLY, LEFT [Incl. 26,30,37] art. 1540751
По запросу
29
WHITE SLIDER art. 5521452
от 2 786 ₽
Аналог
Склиз Garland 15 профиль, 1448 мм, белый , для Polaris
art. 15-5700-0-02-00
2 837 ₽
Требуется 1 шт.
Аналог
Склиз Garland 15 профиль, 1397 мм , синий для Polaris , 1397 мм
art. 15-5500-0-02-07
3 147 ₽
Требуется 1 шт.
30
Башмак заглушка полоза гусеницы Polaris art. 5430627
По запросу
31
RIVET(10) art. 7621435
По запросу
32
Вал подвески Polaris art. 5132239
По запросу
33
Шайба Polaris art. 7555823
от 683 ₽
34
WHITE SLIDER art. 5521452
от 2 786 ₽
Аналог
Склиз Garland 15 профиль, 1448 мм, белый , для Polaris
art. 15-5700-0-02-00
2 837 ₽
Требуется 1 шт.
Аналог
Склиз Garland 15 профиль, 1397 мм , синий для Polaris , 1397 мм
art. 15-5500-0-02-07
3 147 ₽
Требуется 1 шт.
34
RAIL ASSEMBLY, RIGHT [Incl. 26,30,37] art. 1540752
По запросу
35
SHAFT,SPANNER art. 5020720
По запросу
36
Гайка Polaris art. 7542122
от 263 ₽
37
BUMPER, RAIL art. 5810554
По запросу
38
Втулка крепления амортизатора Polaris art. 5333138
от 3 266 ₽
39
Ось заднего амортизатора Polaris art. 5020719
от 4 547 ₽
40
Болт ролика катка гусеницы Polaris art. 7512659
от 1 187 ₽
41
WASHER,SPLIT LOCK art. 7553201
По запросу
42
Шайба Polaris art. 7555804
от 368 ₽
43
Втулка ролика Polaris art. 5332786
от 1 134 ₽
44
Ролик гусеницы средний, внутренний 143 х 19 мм , черный Polaris art. 1590357
По запросу
45
Кронштейн внутреннего ролика Polaris art. 5130570
от 5 408 ₽
46
Втулка металлическая Polaris art. 5132742
По запросу
46
Втулка металлическая Polaris art. 5433977
По запросу
