модель 2012 года
- Модель 600 IQ Racer
- Код модели 600 IQ RACER/INTL (S12MX6JSA/JEA)

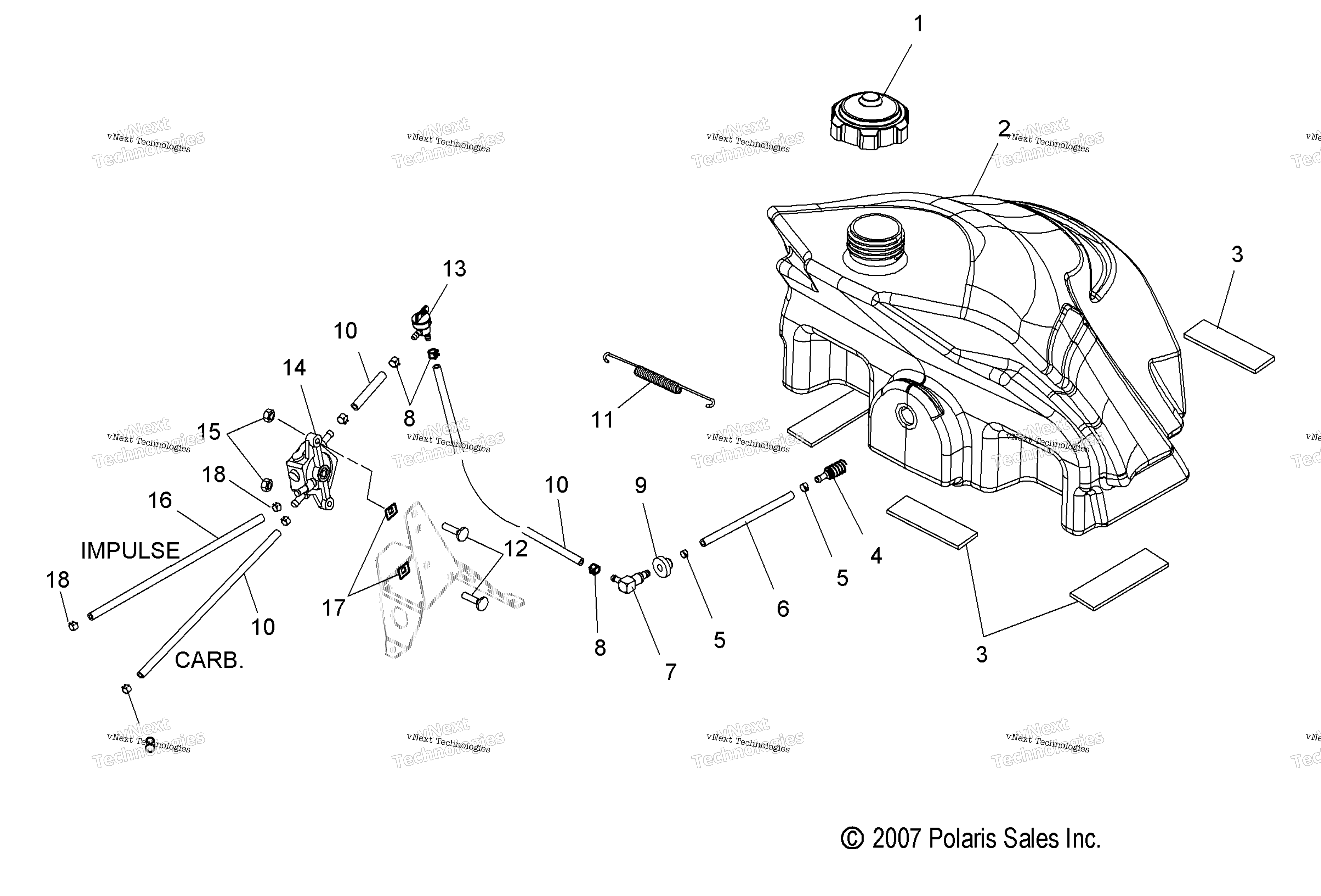

Схема топливный System, топливный бак & топливный насоса для 600 IQ RACER/INTL (S12MX6JSA/JEA)
Схема
Детали
Номер
Наименование детали
Цена
1
VENTED GAS CAP art. 2520296
По запросу
2
ASM-TANK COVER,MOD art. 2684160
По запросу
2
ASM-FUEL TANK [Incl. 4-7,9] art. 2521086
По запросу
3
SEAL FOAM art. 5810947
По запросу
4
FUEL PICK-UP WITH MESH art. 7052215
По запросу
5
COMPRESSION RING art. 7080768
По запросу
6
FUEL, LINE, ETHER, VLT, 3/8 IN. art. 8350020-160
По запросу
7
FTTG-90 ,5/16,DEX-12864 art. 7052407
По запросу
8
HOSE CLAMP art. 7080534
По запросу
9
GROMMET-3/4 ,VITON art. 5438407
По запросу
10
FUEL HSE-5/16 DP SAE J30R9 SVC art. 8450123-153
По запросу
11
SPRING art. 7081061
По запросу
12
BOLT-CARRIAGE art. 7512263
По запросу
13
FUEL VALVE ASSEMBLY, PLASTIC art. 1253424
По запросу
14
FUEL PUMP art. 2522054
По запросу
15
Гайка Polaris art. 7542122
от 263 ₽
16
FUEL LINE, 600 CM art. 8450040-600
По запросу
17
NUT, SPEED art. 7670021
По запросу
18
Хомут пружинный Polaris art. 7080003
от 116 ₽
