модель 2012 года
- Модель IQ Turbo
- Код модели TURBO IQ LX (S12PD7FSL)

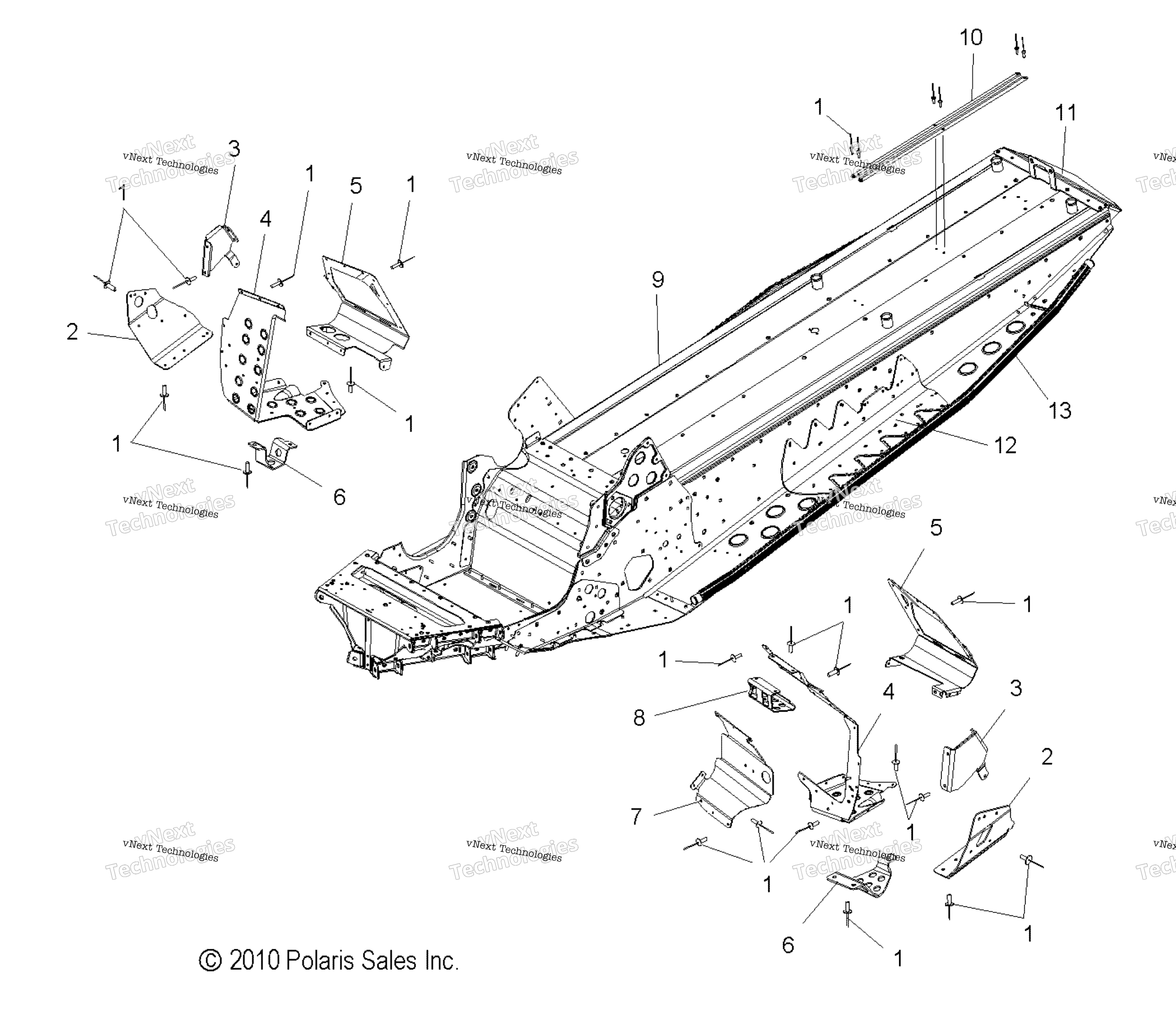

Схема chassis, узел & Footrests для TURBO IQ LX (S12PD7FSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Заклепка Polaris art. 7661637
По запросу
2
SUPPORT-FOOTREST,LOWER,LH art. 5248807
По запросу
2
SUPPORT-FOOTREST,LOWER,RH art. 5248808
По запросу
3
SUPPORT-FOOTREST,BUMPER,LH art. 5248402
По запросу
3
SUPPORT-FOOTREST,BUMPER,RH art. 5248401
По запросу
4
ASM-FOOTREST W/STUD, RH art. 1016004
По запросу
4
ASM-FOOTREST W/STUD,LH art. 1015301
По запросу
5
TOECLIP-LH art. 5250948
По запросу
5
TOECLIP-RH art. 5248477
По запросу
6
LEG-SUPPORT,LH art. 5248403
По запросу
6
LEG-SUPPORT,RH art. 5248945
По запросу
7
BRACKET,CLUTCH-GUARD art. 5247420
По запросу
8
MOUNT-PLENUM,HO art. 5249078
По запросу
9
ASM-CHASSIS 136 FST S/B NAT [Incl. 11,13] art. 1016861-309
По запросу
10
COVER-TAILLIGHT HARNESS,136 art. 5250989
По запросу
11
CLOSEOFF-REAR TUNNEL art. 5250893
По запросу
12
BRACE-TUNNEL,CRNR,FISHBONE RH art. 5251257
По запросу
12
BRACE-TUNNEL,CRNR,FISHBONE LH art. 5251256
По запросу
13
Exchanger, Cooler [See Engine Cooling Pg for Details] art. -------
По запросу
