модель 2012 года
- Модель IQ Turbo
- Код модели TURBO IQ LXT (S12PT7FSL)

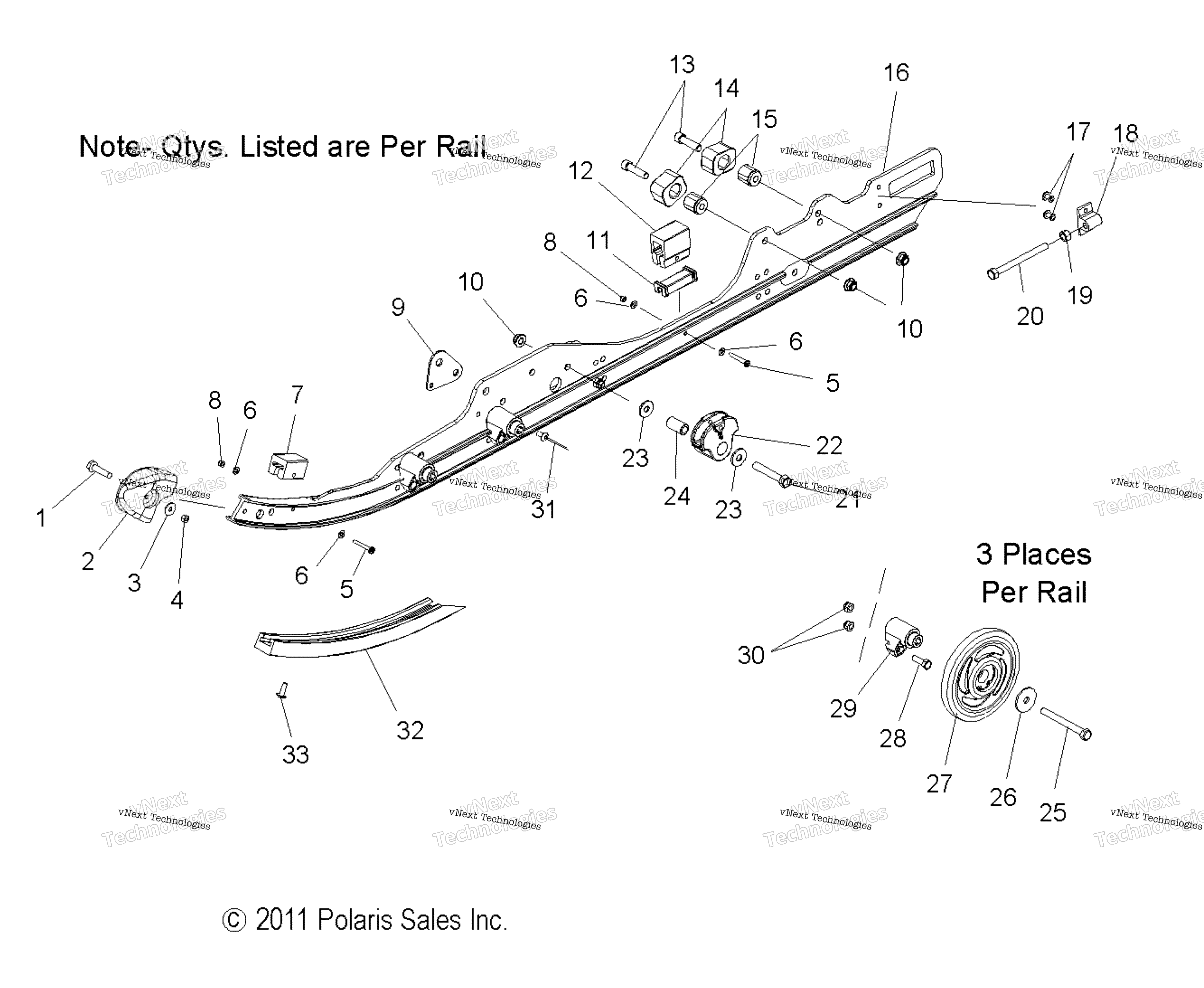

Схема suspension, Rail крепление для TURBO IQ LXT (S12PT7FSL)
Схема
Детали
Номер
Наименование детали
Цена
1
SCR-M6X1.0X30 8.8 HXFL ZOD art. 7518993
По запросу
2
RAIL TIP, CAP art. 5438374
По запросу
3
WASHER art. 7556064
По запросу
4
Гайка Polaris art. 7547332
от 3 980 ₽
5
SCREW art. 7510504
По запросу
6
WASHER,FLAT art. 7555783
По запросу
7
BUMPER,JOUNCE FRONT art. 5521499
По запросу
8
NUT, NYLOK 10-24 Y art. 7541925
По запросу
9
RAIL REINFORCER BRACKET art. 5248414
По запросу
10
Гайка Polaris art. 7547263
По запросу
11
BUMPER LINER art. 5432946
По запросу
12
JOUNCE BUMPER, REAR art. 5521498
от 726 ₽
13
BOLT(10) art. 7515537
По запросу
14
PIVOT ARM BUMPER art. 5410925
По запросу
15
BUMPER MOUNT art. 5131113
По запросу
16
IQ RAIL ASSEMBLY, RIGHT, 136 [Incl. 5-8,11,12,17,18] art. 1542783
По запросу
16
IQ RAIL ASSEMBLY, LEFT [Incl. 5-8,11,12,17,18] art. 1542782
По запросу
17
RIVET art. 7621501
По запросу
18
BLOCK-IDLER BOLT ADJ. art. 5130530
По запросу
19
Гайка Polaris art. 7542404
По запросу
20
SCREW art. 7517227
По запросу
21
SCREW art. 7515415
По запросу
22
SPRING SQUARE GUIDE art. 5434334
от 1 302 ₽
23
WASHER,FLAT(10) art. 7555893
По запросу
24
SPACER, .407 X .625 X 1.33 art. 5333948
По запросу
25
SCREW art. 7515346
По запросу
26
WASHER-SPRING,CON 5/16X.118-Y art. 7556387
По запросу
27
Подшипник катка гусеницы Polaris art. 3515142
от 840 ₽
27
Стопорное кольцо подшипника катка гусеницы art. 7710444
По запросу
27
WHEEL ASSEMBLY SCROLLED, GLOSS art. 1590387-070
от 4 676 ₽
28
BOLT art. 7515317
По запросу
29
Кронштейн ролика катка гусеницы Polaris art. 5631446
По запросу
30
Гайка Polaris art. 7542324
от 160 ₽
31
RIVET(10) art. 7661845
По запросу
32
Склиз гусеницы белый 1880 мм Polaris art. 5521633-309
По запросу
33
SCREW art. 7515199
По запросу
