модель 2012 года
- Модель Widetrak LX
- Код модели WIDETRAK LX INTL (S12SU4BEL)

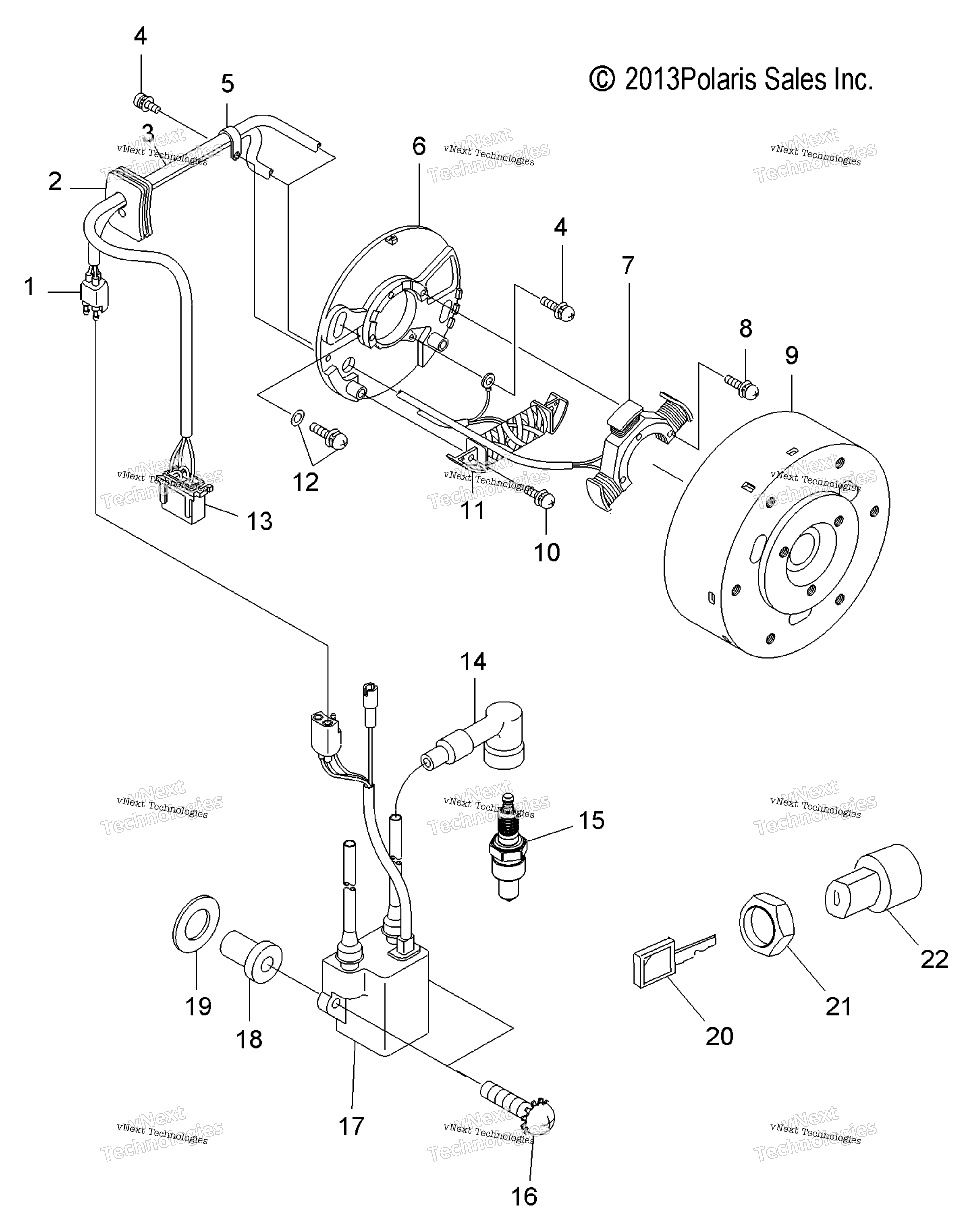

Схема электрооборудования, зажигания System & Switch для WIDETRAK LX INTL (S12SU4BEL)
Схема
Детали
Номер
Наименование детали
Цена
1
COUPLER art. 3083909
По запросу
2
GROMMET art. 3082969
По запросу
3
HARNESS-WIRE [Incl. 2] art. 3087007
По запросу
4
ASM.,SCREW&WASHER(10) art. 3081260
По запросу
5
CLAMP art. 3081296
По запросу
6
PLATE COIL art. 3083987
По запросу
6
PLATE ASSEMBLY [Incl. 1-8,10,11,13] art. 3087004
По запросу
6
Magneto art. 3087262
По запросу
7
STATOR art. 3083991
от 9 499 ₽
8
ASM.,SCREW AND WASHER(10) art. 3082365
По запросу
9
FLYWHEEL ASSEMBLY art. 3087005
По запросу
10
ASM.,SCREW & WASHER art. 3083423
По запросу
11
COIL EXCITER art. 3083984
от 2 471 ₽
12
ASM.,SCREW&WASHER(10) art. 3082175
По запросу
13
COUPLER,MALE art. 3081513
По запросу
14
RESISTOR PLUG CAP art. 4020129
По запросу
15
SPARKPLUG art. 3070166
от 600 ₽
16
SCREW&WASHER,(10) art. 3083784
По запросу
17
Катушка зажигания Polaris art. 3087006
По запросу
18
RUBBER NUT art. 3083240
По запросу
19
WASHER art. 3087008
По запросу
20
N/A,USE COMPONENTS NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap [i.e. one dot = A, two dots= B, etc.] art. 9990000
По запросу
21
NUT,IGNITION art. 7547035
По запросу
22
Замок зажигания Polaris art. 2205055
от 1 720 ₽
Другие схемы модели
Электрооборудование, зажигание System & Switch
