модель 2013 года
- Модель 550 IQ LXT
- Код модели 550 IQ LXT/INTL (S13PT5BEM/BSM/BSL)

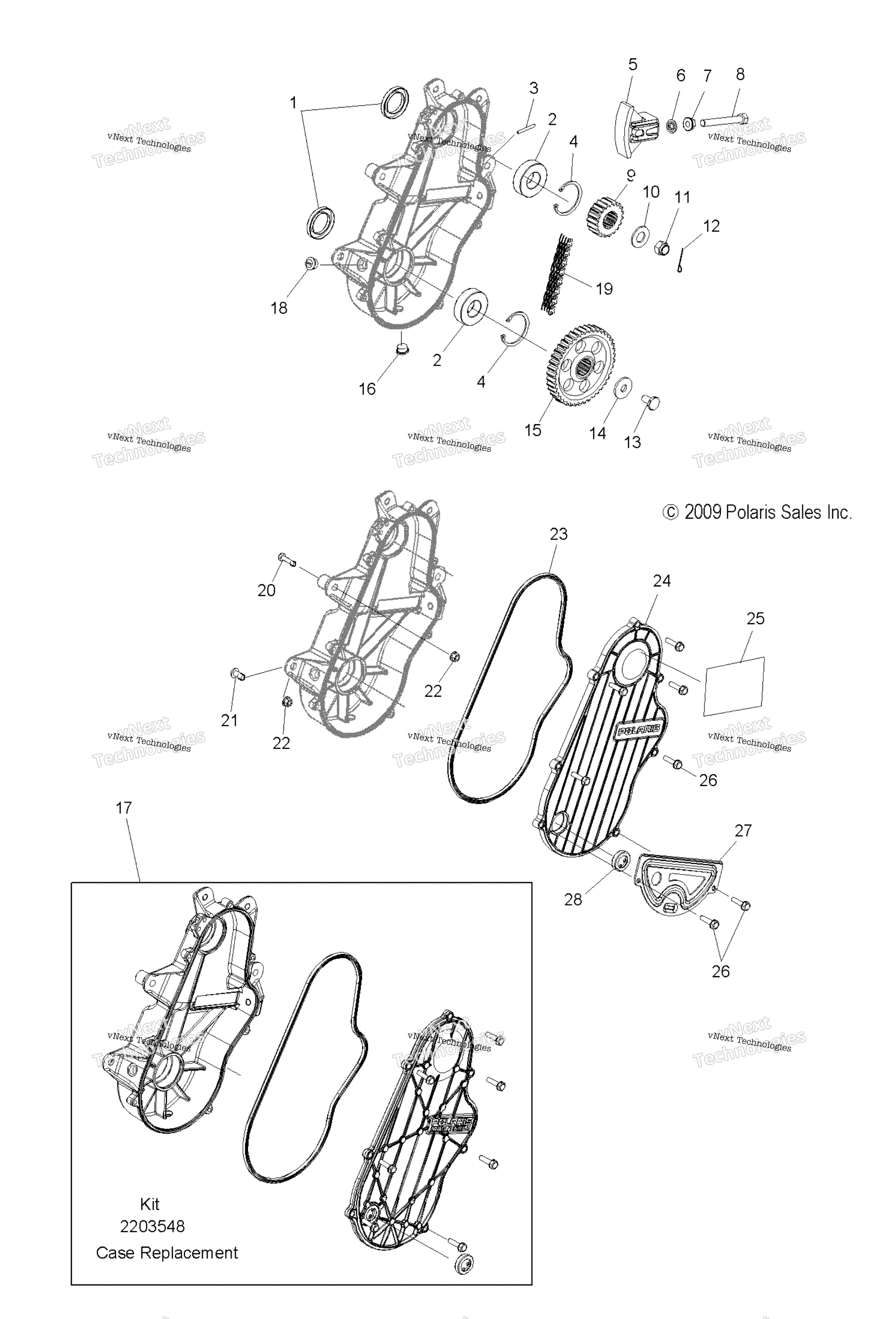

Схема привода Train, Chaincase для 550 IQ LXT/INTL (S13PT5BEM/BSM/BSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Сальник Polaris art. 3610030
от 214 ₽
2
Подшипник КПП Polaris art. 3514309
от 410 ₽
3
PIN-ROLL,125 X1.25 art. 7661867
По запросу
4
RETAINING RING art. 7718406
от 2 632 ₽
5
Натяжитель цепи КПП Polaris art. 1332427
от 6 582 ₽
6
WASHER-THREAD SEAL,3/8-16-UNC art. 7556340
По запросу
7
NUT-3/8-16 HX FLG GRF ZY art. 7547304
По запросу
8
Болт Polaris art. 7515511
По запросу
9
Шестерня КПП 18 зубьев Poalris art. 3221094
По запросу
10
WASHER, SPRING art. 7571620
По запросу
11
NUT-5/8-18 THIN,NYL INSERT-Y art. 7547202
По запросу
12
Шплинт Polaris art. 7661203
от 116 ₽
Аналог
4 179 ₽
Требуется 1 шт.
13
SCR-3/8-24X.75 HXHD/NYL GR8 art. 7518717
По запросу
14
Шайба Polaris art. 7556130
По запросу
15
Шестерня КПП Polaris art. 3222192
По запросу
16
MAGNETIC PLUG art. 7052394
По запросу
17
SCREW [Magnesium Cover] art. 7515179
По запросу
17
CHAINCASE COVER GASKET, 8.373 [Magnesium Cover] art. 5813205
По запросу
17
ASM-COVER,8.373 W/SIGHT GLASS [Magnesium] art. 1332596
По запросу
17
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
18
PLUG-9/16-20-UN2A,MAGNETIZED art. 7052382
По запросу
19
Цепь КПП Polaris art. 3221108
от 24 297 ₽
20
BOLT-CARRIAGE,3/8-16X1.75-Y art. 7518268
По запросу
21
BOLT-CARR 3/8-16X1.00 GR5-Y art. 7518494
По запросу
22
Гайка Polaris art. 7547180
По запросу
23
CHAINCASE COVER GASKET, 8.373 [For Chaincase 5134817][Nylon Cover] art. 5812755
от 1 041 ₽
24
Крышка КПП Polaris art. 1332354
По запросу
25
FOIL [Nylon Cover] art. 5812758
По запросу
26
SCREW [For Chaincase 5134817][Nylon Cover] art. 7512225
По запросу
27
Пластина Polaris art. 2203556
от 5 408 ₽
28
OIL CHECK, SIGHT GLASS art. 3610126
По запросу
