модель 2013 года
- Модель 600 Switchback
- Код модели 600 SWITCHBACK/ES (S13BR6GSA/GSL)

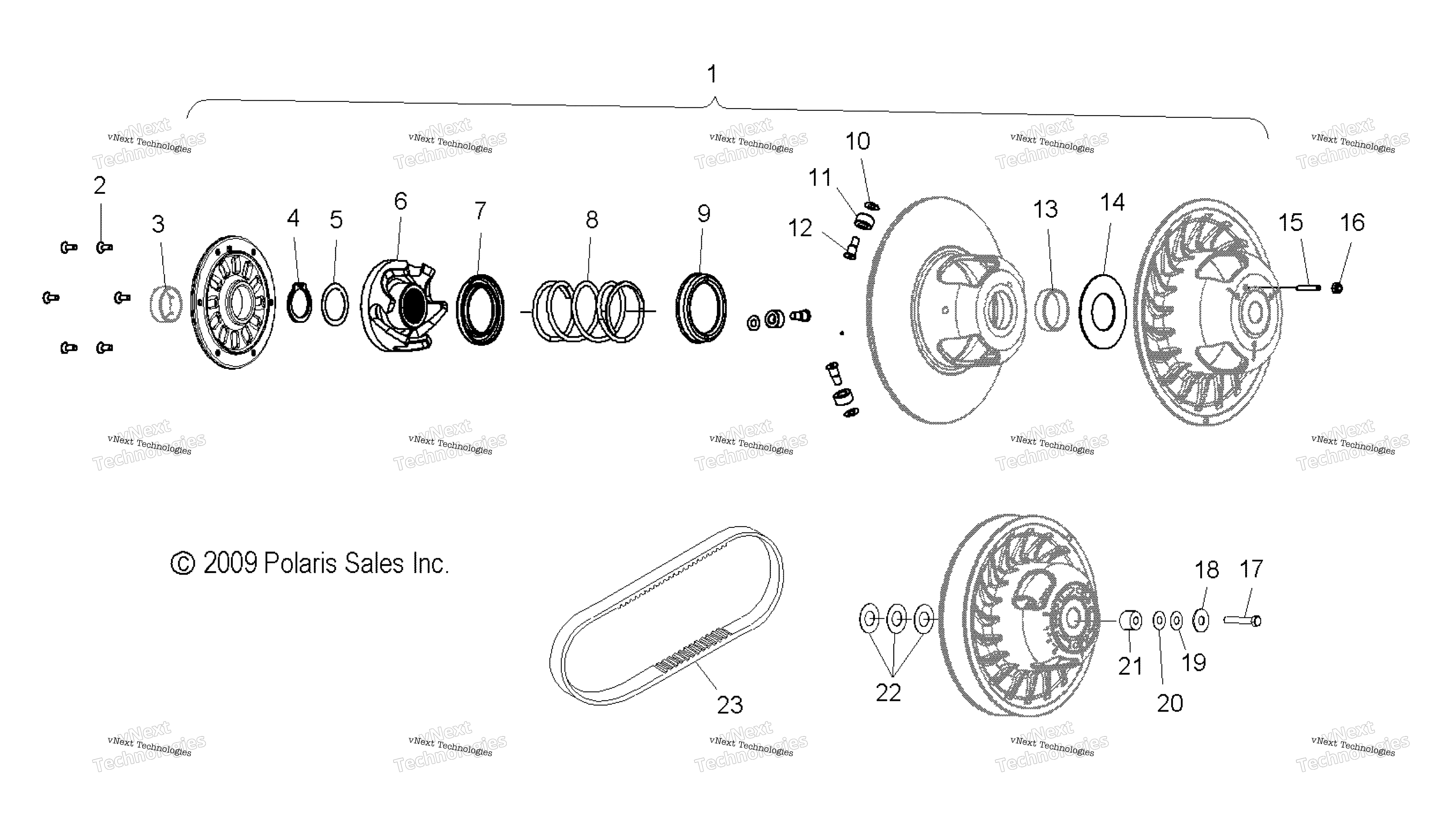

Схема привода Train, Clutch, Secondary для 600 SWITCHBACK/ES (S13BR6GSA/GSL)
Схема
Детали
Номер
Наименование детали
Цена
1
BASIC DRIVE CLUTCH ASSEMBLY art. 1323040
По запросу
2
SCREW art. 7518309
По запросу
3
Bushing, Driven, Cover art. -------
По запросу
4
RETAINING RING art. 7714804
от 3 667 ₽
5
WASHER, 1.5 X 2.0 X .020 art. 7555898
По запросу
6
RAMP-DRVN,58/42,.45,P2W/OHOLES art. 5137176
По запросу
7
SPACER-CLUTCH P2 art. 5437851
По запросу
8
CLUTCH SPRING art. 7043873
По запросу
9
CUP-SPRING MOVEABLE art. 5256240
По запросу
10
SHIM art. 7556145
По запросу
11
DRIVEN ROLLER art. 5631828
от 4 596 ₽
Аналог
4 596 ₽
Требуется 3 шт.
12
MOVEABLE ROLLER PIN art. 5134268
По запросу
13
Bushing, Driven art. -------
По запросу
14
WASHER art. 7556307
По запросу
15
SCR-SH-1/4-20X1.25 art. 7519085
По запросу
16
Гайка Polaris art. 7542122
от 263 ₽
17
SCR-HXFL-M10X1.25X50 ZOD NYL art. 7519137
По запросу
18
FLAT WASHER art. 7555846
По запросу
19
Шайба Polaris art. 7555832
от 473 ₽
20
FLAT WASHER art. 7555806
По запросу
21
SPACER-CLUTCH P2 METRIC art. 5136969
По запросу
22
Шайба Polaris art. 7555864
от 116 ₽
22
WASHER art. 7555917
По запросу
22
BUSHING art. 7556509
По запросу
23
Ремень вариатора Polaris art. 3211122
По запросу
