модель 2014 года
- Модель 600 Switchback
- Код модели 600 SWITCHBACK/ES (S14BR6GSA/GSL)

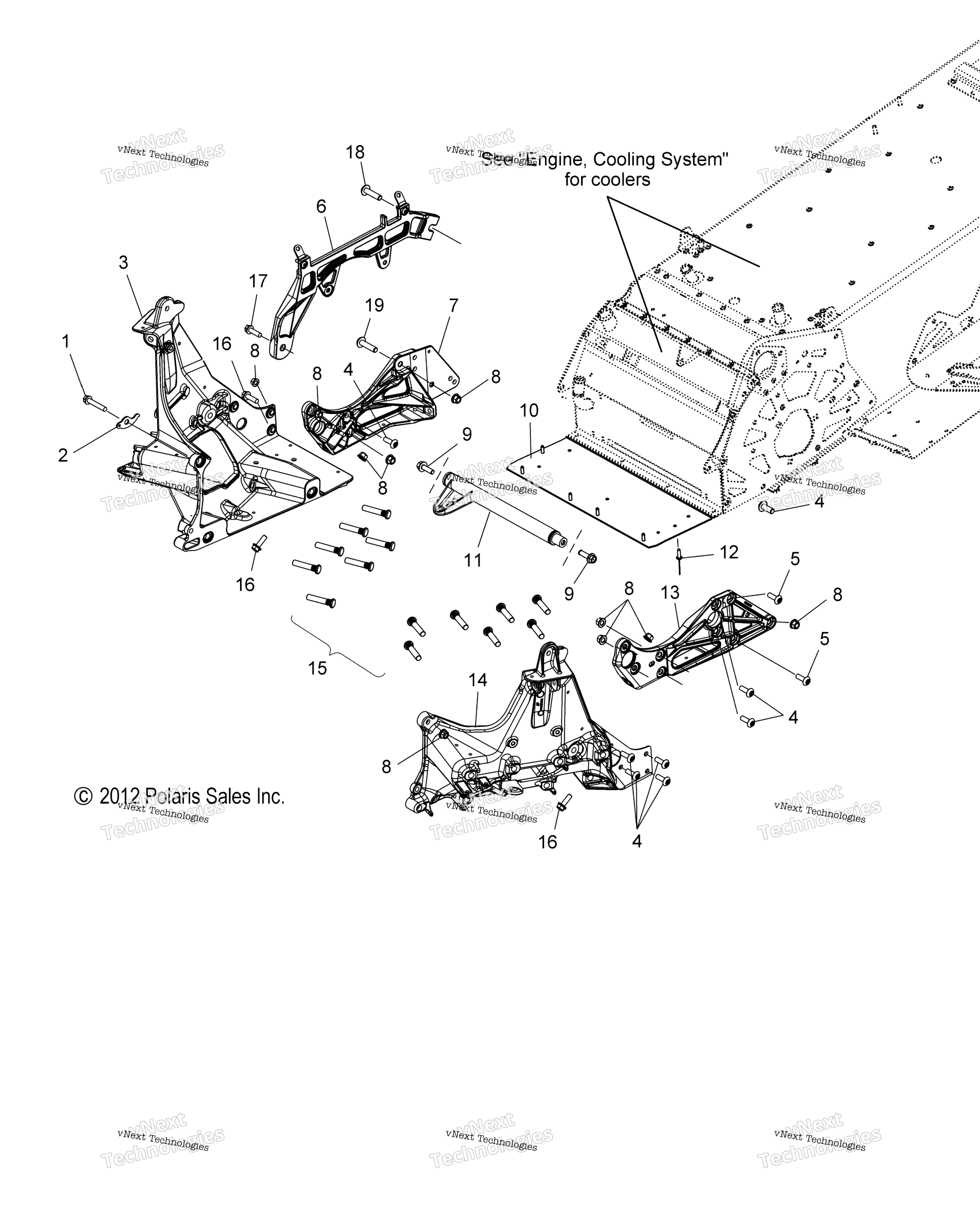

Схема Chassis, Bulkhead узла для 600 SWITCHBACK/ES (S14BR6GSA/GSL)
Схема
Детали
Номер
Наименование детали
Цена
0
LORD 406 REPAIR KIT, 50 ML [ADHESIVE] art. 2204171
По запросу
0
MIXING NOZZLES KIT art. 2204172
По запросу
0
ADJESIVE CARTRIDGE KIT [ADHESIVE] art. 2204400
По запросу
1
SCREW art. 7516732
По запросу
2
BRKT-PIPE/CHASSIS art. 5252680
По запросу
3
Элемент рамы правый Polaris art. 1018520
от 36 362 ₽
4
Болт M8X1.25X25 8.8 ZODP30 Polais art. 7519070
По запросу
5
CL8.8 OLV-D art. 7518906
По запросу
6
RESONATOR MOUNT ASSEMBLY art. 1017804
По запросу
7
Кронштейн рамы правый Polaris art. 5138693
от 13 545 ₽
8
Гайка Polaris art. 7547332
от 3 980 ₽
9
SCR-M10X1.5X25-8.8 HFS ZOD art. 7518934
По запросу
10
BULKHEAD FLOOR art. 5251891
По запросу
11
WELD-UCA CROSS TUBE art. 1020061
По запросу
12
Заклепка Polaris art. 7661637
По запросу
13
Подрамник передний нижний левый Polaris art. 1017942
от 10 248 ₽
14
Элемент рамы левый Polaris art. 1018519
от 36 362 ₽
15
Шпилька рамы Polaris art. 7519204
По запросу
16
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7519243
По запросу
17
SCR-TXTH M8X1.25X35 8.8ZOD P80 art. 7519049
По запросу
18
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7519052
По запросу
19
SCR-M8X1.25X30 8.8 TR/TX ZOD art. 7518953
По запросу
