модель 2015 года
- Модель Widetrak LX
- Код модели WIDETRAK LX INTL (S15SU4BEL)

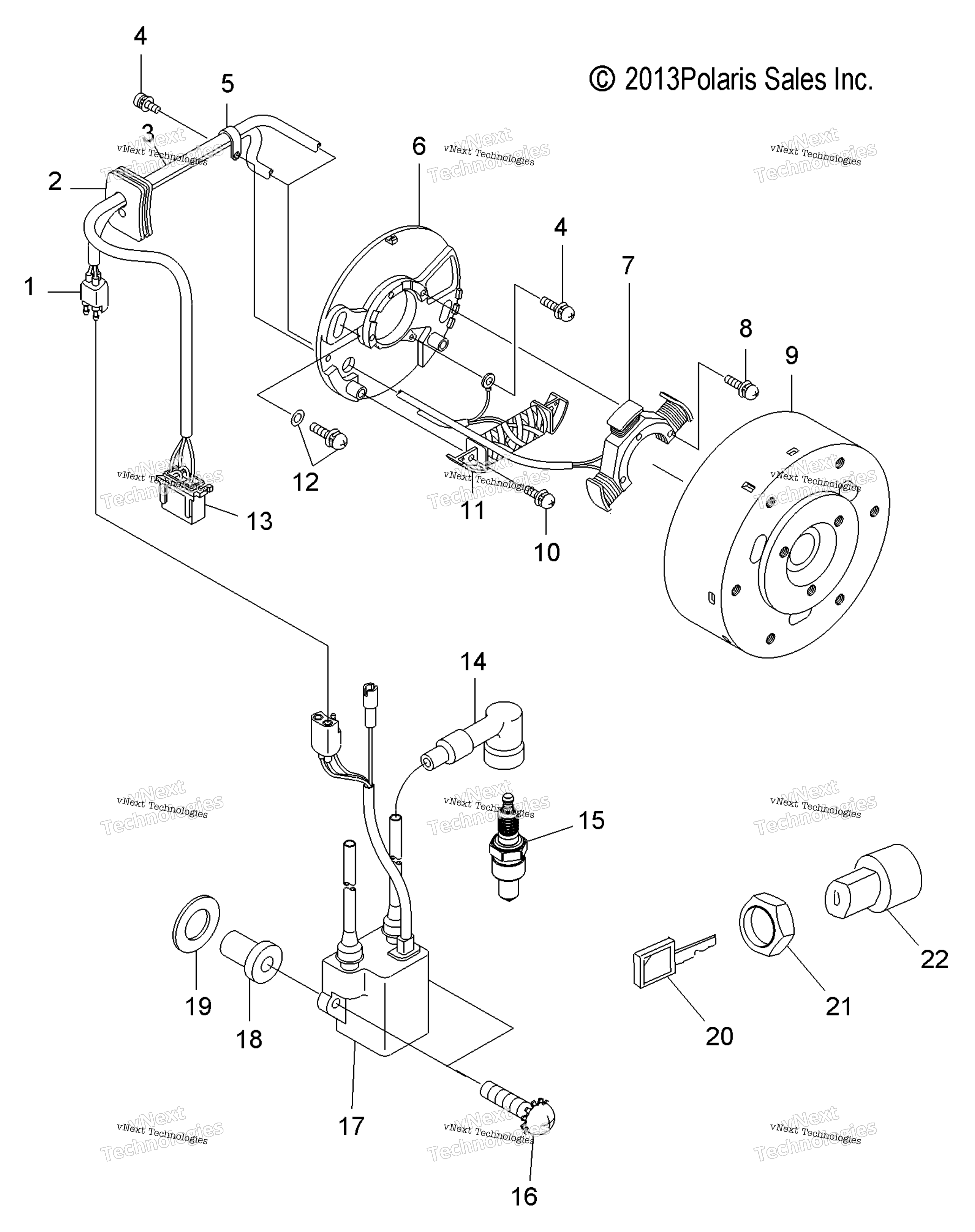

Схема электрооборудования, зажигания System & Switch для WIDETRAK LX INTL (S15SU4BEL)
Схема
Детали
Номер
Наименование детали
Цена
1
COUPLER art. 3083909
По запросу
2
GROMMET art. 3082969
По запросу
3
HARNESS-WIRE [INCL. 2] art. 3087007
По запросу
4
ASM.,SCREW&WASHER(10) art. 3081260
По запросу
5
CLAMP art. 3081296
По запросу
6
PLATE COIL art. 3083987
По запросу
6
PLATE ASSEMBLY [INCL. 1-8,10,11,13] art. 3087004
По запросу
6
MAGNETO art. 3087262
По запросу
7
STATOR art. 3083991
от 9 499 ₽
8
ASM.,SCREW AND WASHER(10) art. 3082365
По запросу
9
FLYWHEEL ASSEMBLY art. 3087005
По запросу
10
ASM.,SCREW & WASHER art. 3083423
По запросу
11
COIL EXCITER art. 3083984
от 2 471 ₽
12
ASM.,SCREW&WASHER(10) art. 3082175
По запросу
13
COUPLER,MALE art. 3081513
По запросу
14
RESISTOR PLUG CAP art. 4020129
По запросу
15
SPARKPLUG art. 3070166
от 600 ₽
16
SCREW&WASHER,(10) art. 3083784
По запросу
17
Катушка зажигания Polaris art. 3087006
По запросу
18
RUBBER NUT art. 3083240
По запросу
19
WASHER art. 3087008
По запросу
20
N/A,USE COMPONENTS NOTE: WHEN ORDERING IGNITION KEY PN 5410611 BE SURE TO SPECIFY IF FOR AN A,B,C,D, OR E SWITCH. LETTER CODE WILL BE LABELED ON UNDERSIDE OF SWITCH BODY BEHIND CONSOLE. KEY DOT CODE FOUND ON KEY CAP [I.E. ONE DOT = A, TWO DOTS= B, ETC.] art. 9990000
По запросу
21
NUT,IGNITION art. 7547035
По запросу
22
Замок зажигания Polaris art. 2205055
от 1 720 ₽
Другие схемы модели
Электрооборудование, зажигание System & Switch
