модель 2020 года
- Модель 800 Indy XC 137
- Код модели 800 INDY XC 137 SC SELECT (S20EDP8PS)

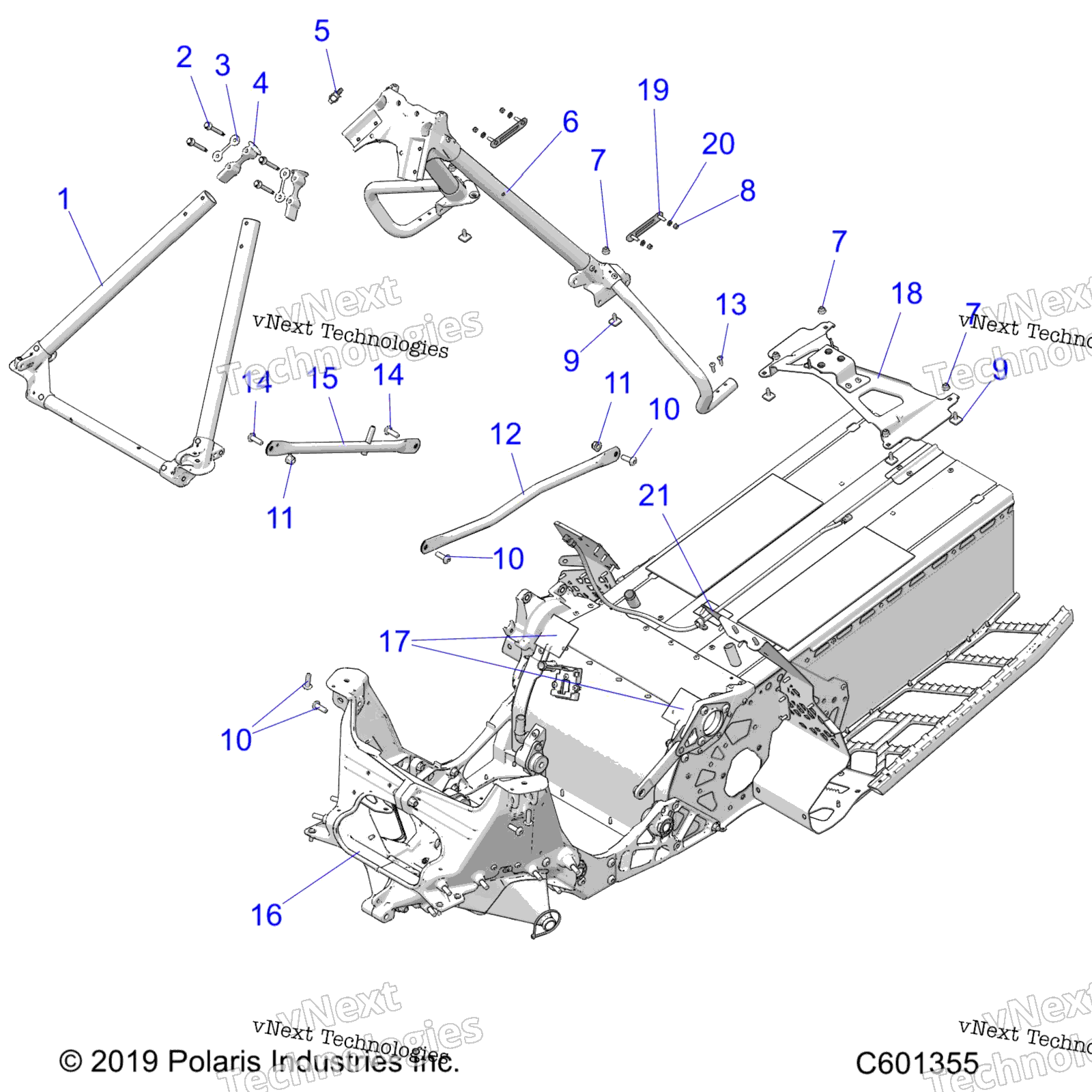

Схема chassis, Chassis узел & Over Structure для 800 INDY XC 137 SC SELECT (S20EDP8PS)
Схема
Детали
Номер
Наименование детали
Цена
1
TUBULAR FRAME ASSEMBLY, FRONT, art. 1024052
По запросу
2
SCR-HXFL-M6X1X50 10.9 ZODP30DP art. 7519967
По запросу
3
CAST TUBE SHIM, 31.76 DIA art. 5633083
По запросу
4
CAST TUBE SPACER, 27.00, DIA art. 5633122
По запросу
5
ROUTING CLIP art. 7081496
По запросу
6
TUBE FRAME ASSEMBLY, REAR art. 1021007
По запросу
7
Гайка 6 MM X 1.0 MM Polaris art. 7547453
По запросу
8
Гайка Polaris art. 7546601
от 263 ₽
9
SCR-SPCL M6X1.0X16 8.8 ZC art. 7520514
По запросу
10
Болт M8X1.25X25 8.8 ZODP30 Polais art. 7519070
По запросу
11
Гайка Polaris art. 7547332
от 4 494 ₽
12
BRACE TUBE, LEFT, BLACK art. 5337391-329
По запросу
13
Заклепка Polaris art. 7661637
По запросу
14
CL8.8 OLV-D art. 7518906
По запросу
15
TUBE BRACE WELD, RIGHT, GS BLK art. 1019861-067
По запросу
16
ASM-TUNNEL CONV 137 MDNBLUE [INCL. TUNNEL COOLER] art. 1022432-485
По запросу
16
ASM-CHASSIS 137 CONV MDNBLUE [INCL. BULKHEAD] art. 1022431-485
По запросу
16
ASM-TUNNEL CONV 137 RED [INCL. TUNNEL COOLER] art. 1022432-293
По запросу
16
ASM-CHASSIS 137 CONV RED [INCL. BULKHEAD] art. 1022431-293
По запросу
16
ASM-TUNNEL CONV 137 BLK [INCL. TUNNEL COOLER] art. 1026711-067
По запросу
16
ASM-CHASSIS 600/800 137 BLK [INCL. BULKHEAD] art. 1026710-067
По запросу
16
ASM-TUNNEL CONV 137 NAT [INCL. TUNNEL COOLER] art. 1022432-309
По запросу
16
ASM-CHASSIS 137 CONV NAT [INCL. BULKHEAD] art. 1022431-309
По запросу
16
ASM-CHASSIS 137 CONV GRAY [INCL. BULKHEAD] art. 1022431-728
По запросу
16
ASM-TUNNEL CONV 137 GRAY [INCL. TUNNEL COOLER] art. 1022432-728
По запросу
16
SUBSTITUTED BY 1026710-737 [INCL. BULKHEAD] art. 1026710-737
По запросу
16
ASM-TUNNEL CONV 137 INSKBL [INCL. TUNNEL COOLER] art. 1022432-737
По запросу
17
PAD-2.5 X2.5 art. 5814187
По запросу
18
FUEL TANK BRACKET ASSEMBLY, REA art. 1021376-458
По запросу
19
ASM-STUD PLATE 5MM art. 1023672
По запросу
20
WSHR-FL,5.5X1.0 art. 7556071
По запросу
21
PAD, 40 X 63.5 art. 5814353
По запросу
