модель 1996 года
- Модель Mach Z
- Код модели Mach Z

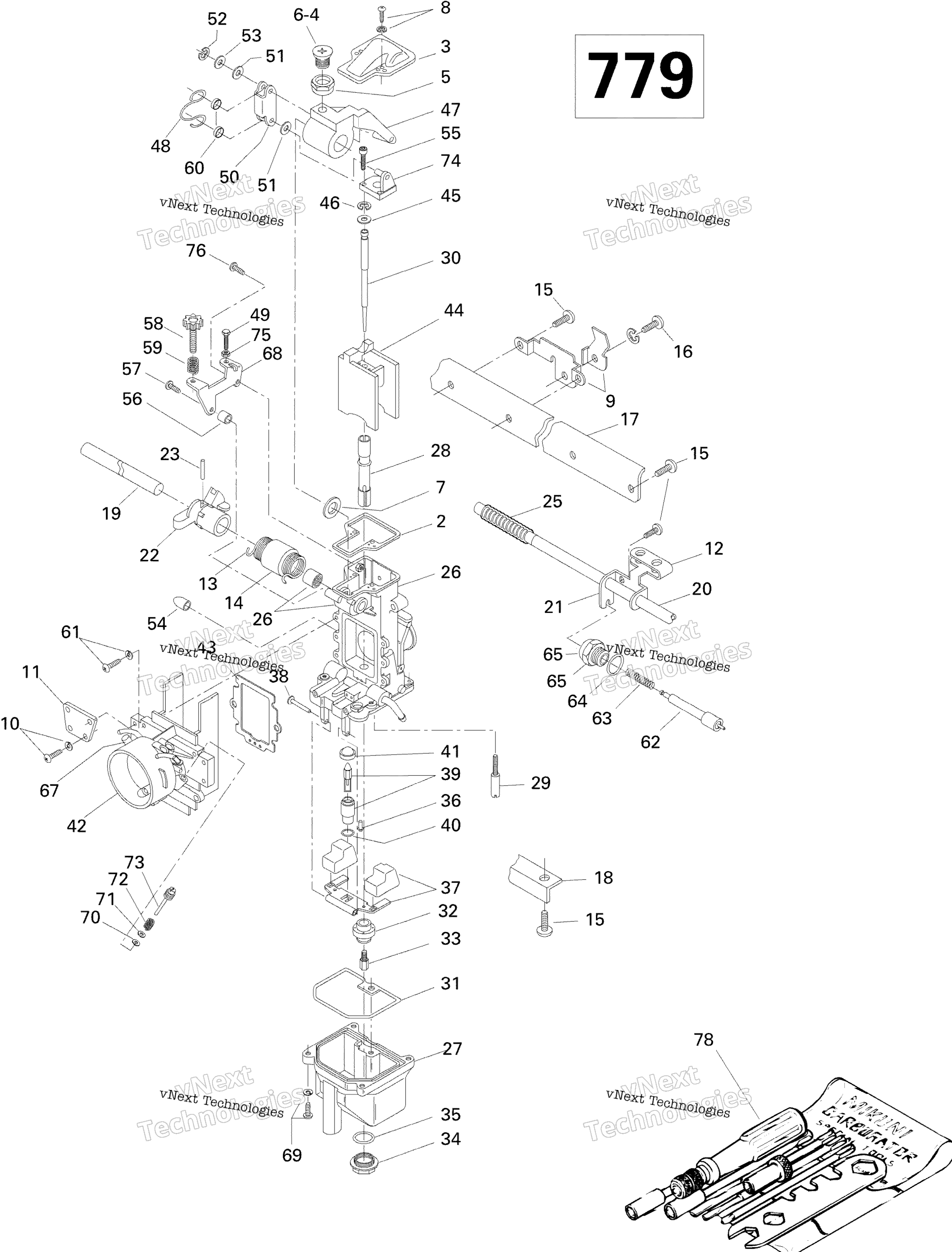

Схема карбюратора Mach Z для Mach Z
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetors Ass’y TM38-C152 Includes 1 to 26 art. 403125600
По запросу
2
Gasket art. 404143600
По запросу
3
Cover art. 404142700
По запросу
4
Screw (PTO/Center) art. 404139000
По запросу
5
Ring (PTO/Center) art. 404143500
По запросу
6
Screw (MAG) art. 404138900
По запросу
7
Packing (MAG) art. 404144400
По запросу
8
Screw art. 404139100
По запросу
9
Bracket Ass’y art. 404155100
По запросу
10
Screw art. 404136100
По запросу
11
Plate art. 404142400
По запросу
12
Lever art. 404143900
По запросу
13
Spring art. 404143200
По запросу
14
Ring art. 404141700
По запросу
15
Screw art. 404138800
По запросу
16
Screw art. 404140500
По запросу
17
Plate art. 404142300
По запросу
18
Plate art. 404142500
По запросу
19
Throttle Shaft art. 404137100
По запросу
20
Choke Shaft art. 404137200
По запросу
21
Starter Lever art. 404140600
По запросу
22
Lever Ass’y art. 404142100
По запросу
23
Pin art. 404140100
По запросу
25
Spring art. 404158000
По запросу
26
Carburetor TM38-153 (PTO Side) art. 403127900
По запросу
26
Carburetor TM38-155 (MAG Side) Includes 26 to 76 art. 403128100
По запросу
26
CarburetorTM38-154(Central) art. 403128000
По запросу
27
Float Body Ass’y art. 404142200
По запросу
28
Needle Jet art. 404153000
По запросу
29
Pilot Jet 40 (PTO) art. 404144700
По запросу
29
Pilot Jet 45 (MAG/CTR) art. 404153100
По запросу
30
Needle J8-8AGY01- 41 art. 404154000
По запросу
31
O’Ring art. 404137000
По запросу
32
Ring art. 404142900
По запросу
33
Main Jet 380 art. 404106300
По запросу
33
Main Jet MJ 370 (MAG) art. 404106200
По запросу
34
Drain Plug Screw art. 404107400
По запросу
35
O-Ring art. 404107300
от 5 671 ₽
36
Screw art. 404141000
По запросу
37
Float art. 404149800
По запросу
38
Lever Pin art. 404103300
По запросу
39
NEEDLE SEAT 1.5 art. 404149500
По запросу
40
O’Ring art. 404139400
По запросу
41
Filter art. 404141200
По запросу
42
Funnel (MAG) art. 404143300
По запросу
42
Funnel (CTR) art. 404141900
По запросу
42
Funnel (PTO) art. 404142800
По запросу
43
Gasket art. 404143700
По запросу
44
Piston Valve 2.0 art. 404152900
По запросу
45
Packing art. 404137600
от 4 210 ₽
46
Circlip art. 404113300
По запросу
47
Throttle Lever (MAG) art. 404143100
По запросу
47
Throttle Lever (PTO/Center) art. 404143000
По запросу
48
Clip art. 404144100
По запросу
49
Bolt (MAG) art. 404138000
По запросу
50
Plate art. 404144000
По запросу
51
Packing art. 404138100
По запросу
52
E-Ring art. 404138300
от 4 210 ₽
53
Washer art. 404139500
По запросу
54
Cap art. 414154900
По запросу
55
BOLT art. 404137400
По запросу
56
Ring (MAG) art. 404141800
По запросу
57
Screw art. 404138800
По запросу
58
Adjustment Screw art. 404137500
от 4 210 ₽
59
Spring (MAG) art. 404138200
По запросу
60
Ring art. 404144200
По запросу
61
Screw art. 404145100
По запросу
62
Plunger Ass’y art. 404140400
По запросу
63
Spring art. 404141100
По запросу
64
O-Ring art. 404140200
По запросу
65
Guide Holder art. 404136900
от 4 210 ₽
66
Cap art. 404140000
По запросу
67
Cap art. 270500095
По запросу
68
Bracket (MAG) art. 404142600
По запросу
69
Screw art. 404138700
По запросу
70
O-RING art. 404139900
По запросу
71
Washer art. 404140900
По запросу
72
SPRING art. 404139800
По запросу
73
Adjuster Screw art. 404154200
По запросу
74
Plate Ass’y art. 404142000
По запросу
75
Nut (MAG) art. 404139600
По запросу
76
Screw (MAG) art. 404135900
По запросу
77
High Altitude Kit, (Not Shown) art. 861749900
По запросу
78
TOOL KIT art. 404112000
По запросу
