модель 1996 года
- Модель Summit 500
- Код модели Summit 500

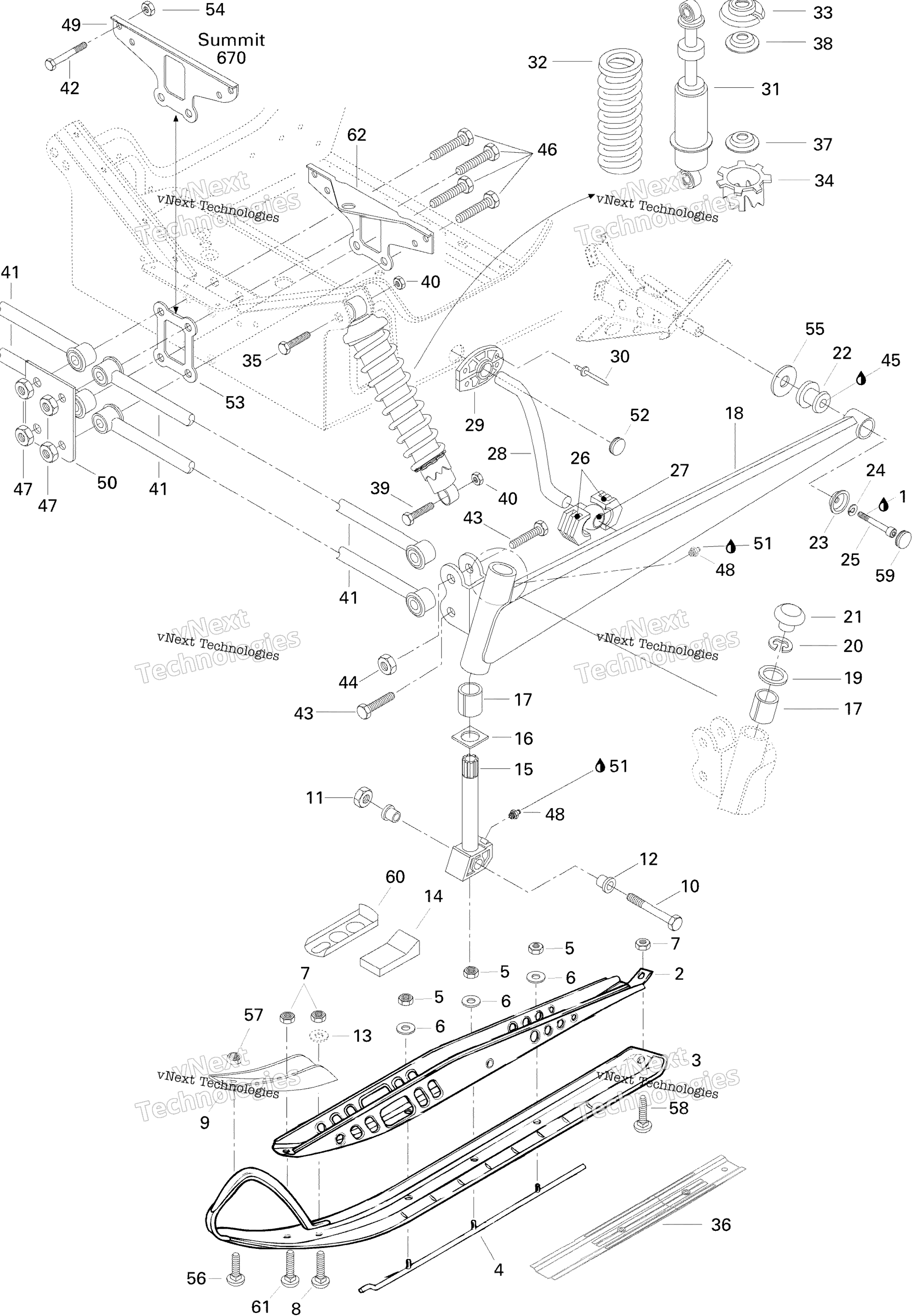

Схема передней части Suspension And Ski 500 для Summit 500
Схема
Детали
Номер
Наименование детали
Цена
1
Loctite 242, 10 cc art. 293800060
По запросу
2
Ski Support art. 505062400
По запросу
3
Plastic Ski art. 572047400
По запросу
4
Carbide Runner (2) Kit Includes 4 to 5 art. 505066920
По запросу
5
Гайка 10 мм BRP art. 233601416
от 263 ₽
6
FLAT WASHER art. 224002251
По запросу
7
Гайка М8 art. 233281414
от 210 ₽
8
Болт M8 X 40 BRP art. 207784044
от 168 ₽
9
Ski Reinforcement art. 505063700
По запросу
10
Hex. Screw M12 art. 732601176
По запросу
11
Гайка BRP art. 232521414
По запросу
12
CUSHION art. 414530600
По запросу
13
Washer art. XXXX
По запросу
14
Ski Stopper art. 570046800
По запросу
15
Ski Leg art. 506130900
По запросу
16
Wear Plate art. 506081200
По запросу
17
Cushion art. 572069900
По запросу
18
RH Swing Arm art. 506127010
По запросу
18
LH Swing Arm art. 506127110
По запросу
19
Thrust Washer art. 506080900
По запросу
20
CIRCLIP art. 371910400
По запросу
21
Крышка BRP (снято с производства) art. 572079100
По запросу
22
Втулка рычага Ski Doo art. 570062200
от 1 596 ₽
23
Заглушка рычага Ski Doo art. 705007171
По запросу
24
Гровер 8 мм BRP art. 234181401
По запросу
25
Болт М8х25 Can Am art. 205082544
По запросу
26
Not Available As Spare Parts art. XXX
По запросу
27
Not Available As Spare Parts art. XXX
По запросу
28
Not Available As Spare Parts art. XXX
По запросу
29
Not Available As Spare Parts art. XXX
По запросу
30
Not Available As Spare Parts art. XXX
По запросу
31
Shock art. 414969900
По запросу
32
Shock Spring (Green) art. 414968600
По запросу
33
Опора пружины амортизатора BRP art. 706200881
от 840 ₽
34
Cam art. 291001088
По запросу
35
Hex. Screw M10 x 60 art. 207006044
По запросу
36
Ski Shim art. 572077500
По запросу
37
GUIDE_SPRING art. 503165100
По запросу
38
Опора пружины амортизатора BRP art. 706200785
от 310 ₽
39
Болт BRP art. 207005544
По запросу
40
Гайка 10 мм BRP art. 233601416
от 263 ₽
41
Arm Ass’y art. 580623000
По запросу
42
Not Available As Spare Parts art. XXX
По запросу
43
Hex. Screw M12 x 50 art. 222025075
По запросу
44
Гайка BRP art. 232521414
По запросу
45
Grease, Super Lube #823-31 art. 293550013
По запросу
46
Hex. Screw M12 x 100 art. 732601113
По запросу
47
Гайка BRP art. 232521414
По запросу
48
Пресс-масленка BRP art. 408200700
от 578 ₽
49
Not Available As Spare Parts art. XXX
По запросу
50
Support art. 518306700
По запросу
51
LITHIUM GREASE, 400 GR art. 413706100
По запросу
52
Заглушка поддона Ski Doo art. 414916600
от 525 ₽
53
Link Plate art. 506113000
По запросу
54
Not Available As Spare Parts art. XXX
По запросу
55
Шайба рычага Ski Doo art. 503146700
По запросу
56
Carriage Bolt M6 x 25 art. 207762544
По запросу
57
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
58
Болт М8 х 25 BRP art. 207782544
от 263 ₽
59
Крышка Ski Doo art. 572045900
По запросу
60
Stopper art. 505065900
По запросу
61
Болт BRP art. 207783044
По запросу
62
Rear Link Plate art. 517254900
По запросу
