модель 1998 года
- Модель Grand Touring 500
- Код модели Grand Touring 500/583

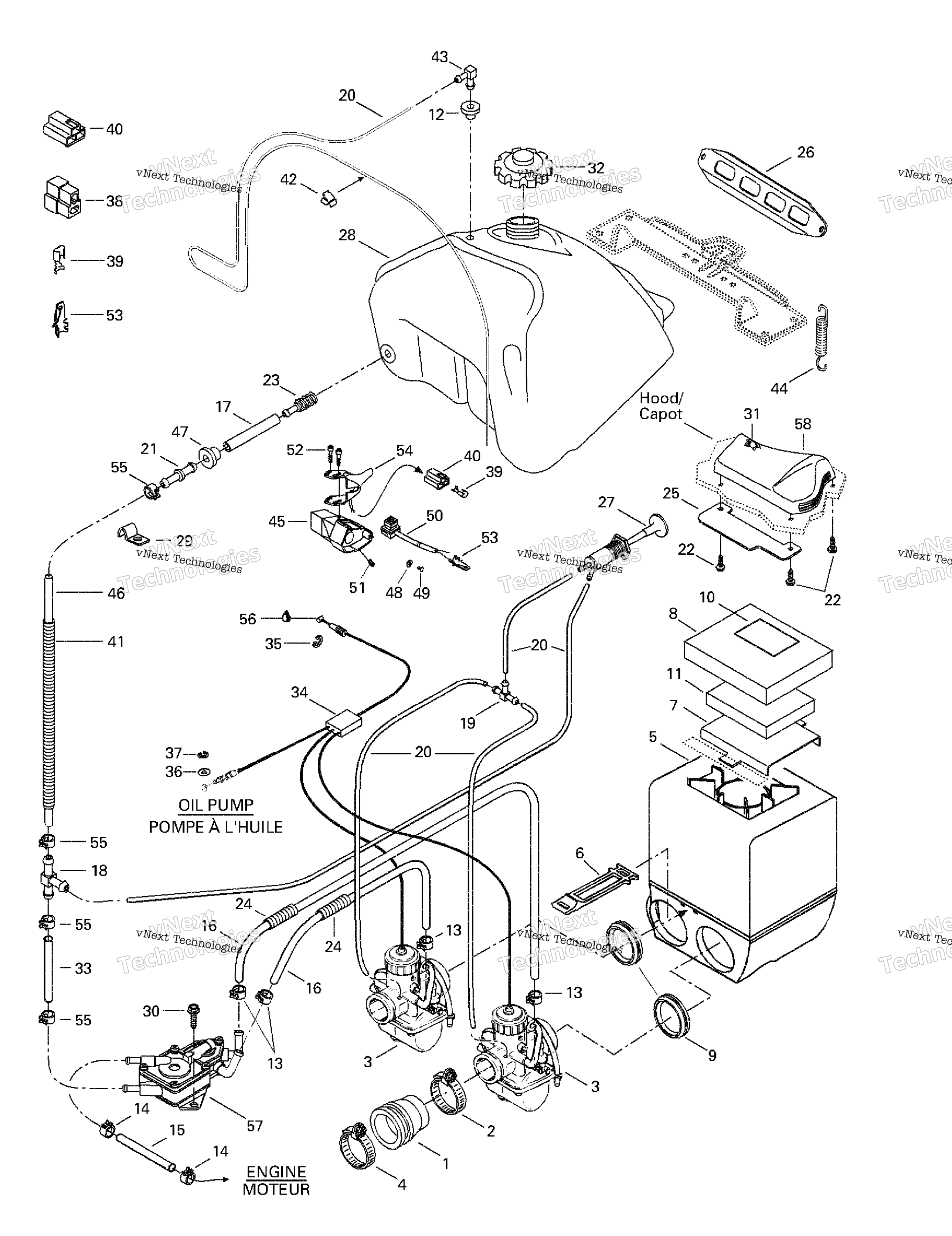

Схема топливной системы для Grand Touring 500/583
Схема
Детали
Номер
Наименование детали
Цена
0
Фильтр топливный Ski Doo art. 414872100
от 766 ₽
0
Коннектор Ski Doo art. 414872700
от 263 ₽
0
Фиттинг BRP art. 415119300
от 473 ₽
0
Hose Grand Touring 583. art. 415005700
По запросу
0
Formed Tube Grand Touring 583. art. 415111400
По запросу
0
Tubing 16 MM 1000MM Long Grand Touring 583. art. 219704408
По запросу
0
FUEL LINE 10000MM LONG Grand Touring 583. art. 219704411
По запросу
0
Хомут пружинный BRP art. 414655700
По запросу
0
Carburetor VM 38-387 (MAG) Grand Touring 583. art. 403136000
По запросу
0
Carburetor VM 38-383 (MAG) Grand Touring 500. art. 403134300
По запросу
0
Втулка уплотнительная Can Am art. 707800347
от 1 040 ₽
Аналог
1 326 ₽
Требуется 1 шт.
Подписаться
0
Fuel Pump Ass’y Grand Touring 583. art. 403801200
По запросу
0
Carburetor VM 38-386 (PTO) Grand Touring 583. art. 403135900
По запросу
1
Adaptor Caburetor (38 mm) art. 570048100
По запросу
2
Clamp (50 mm) art. 415038400
По запросу
3
Carburetor VM 38-382 (PTO) Grand Touring 500. art. 403134200
По запросу
4
Collar art. 414532800
По запросу
5
Air Silencer Ass’y Includes 5 - 11. art. 580667103
По запросу
6
Latch art. 570048800
По запросу
7
Grill Intake art. 517283900
По запросу
8
Exterior Foam art. 415105900
По запросу
9
Intake Adaptor VM 38 art. 570048900
По запросу
10
Warning Decal art. 414161500
По запросу
11
Air Filter art. 415014800
По запросу
12
Втулка BRP art. 709200285
По запросу
13
Хомут пружинный Ski Doo art. 414420700
от 168 ₽
14
Хомут пружинный BRP art. 414415200
от 263 ₽
15
HOSE 1/4 1000MM LONG art. 219704439
По запросу
16
Hose art. 415079200
По запросу
17
Fuel Line 4.76 mm Grand Touring 500. art. XXXX
По запросу
18
Фитинг BRP art. 414222500
По запросу
19
T-Fitting art. 414222400
По запросу
20
Was 415080100 Fuel Line Primer 3,2mm art. 219704409
По запросу
21
Коннектор BRP art. 414518500
от 578 ₽
22
HEX. SCREW 12 X 3/4 art. 365901100
По запросу
23
Fuel Filter Grand Touring 500. art. 414865700
По запросу
24
Tubing 10 MM 1000MM Long art. 219704407
По запросу
25
Deflector art. 517298800
По запросу
26
Fuel Tank Bracket art. 517249200
По запросу
27
Primer art. 415060500
По запросу
28
Fuel Tank art. 572101700
По запросу
29
CLIP art. 415018200
По запросу
30
Hex. Screw M6 x 12 art. 210361280
По запросу
31
Air Filter art. 414972600
По запросу
32
Cap-Fuel Tank art. 513033025
от 617 ₽
33
Was 415080200 Hose, Polyurethane Grand Touring 500. art. 219704410
По запросу
34
Throttle Cable and Housing (38 mm) art. 414968801
от 5 574 ₽
35
Стопорное кольцо BRP art. 414274500
от 221 ₽
36
Washer art. 234081100
По запросу
37
Стопорное кольцо BRP art. 414753500
По запросу
38
MALE HOUSING art. 409204500
По запросу
39
Электрическая клемма "мама" BRP art. 515175253
По запросу
40
Female Terminal Housing (3 circuits) art. 409008500
По запросу
41
Tubing 10 MM 1000MM Long Grand Touring 500. art. 219704407
По запросу
42
Клипса Can Am art. 414227300
По запросу
43
Штуцер BRP art. 414814100
от 368 ₽
44
Spring art. 517182100
от 1 536 ₽
Аналог
Пружина выхлопной системы Ski-Doo (10 шт) ( 517182100 )
art. 02-106-01
1 536 ₽
Требуется 2 шт.
45
Throttle Handle Housing art. 572028600
По запросу
46
Was 415080200 Hose, Polyurethane Grand Touring 500. art. 219704410
По запросу
47
Grommet Grand Touring 500. art. 570045500
По запросу
48
WASHER-FLAT art. 391300700
По запросу
49
Винт BRP art. 211000098
По запросу
50
Кнопка аварийного выключения двигателя Ski Doo art. 515177362
от 3 408 ₽
Аналог
3 408 ₽
Требуется 1 шт.
51
Болт M8 X 10 BRP art. 414440800
от 473 ₽
52
Болт крепления курка дросселя BRP art. 732601143
от 300 ₽
53
Электрическая клемма папа Ski Doo art. 409210000
от 578 ₽
54
Курок газа с подогревом BRP art. 512059348
По запросу
55
Хомут пружинный BRP art. 414554800
По запросу
56
Dielectric Grease, 3oz art. 413701700
По запросу
57
Fuel Pump Ass’y Grand Touring 500. art. 403801100
По запросу
58
INTAKE COVER art. 572077900
По запросу
