модель 1998 года
- Модель Mini Z
- Код модели Mini Z

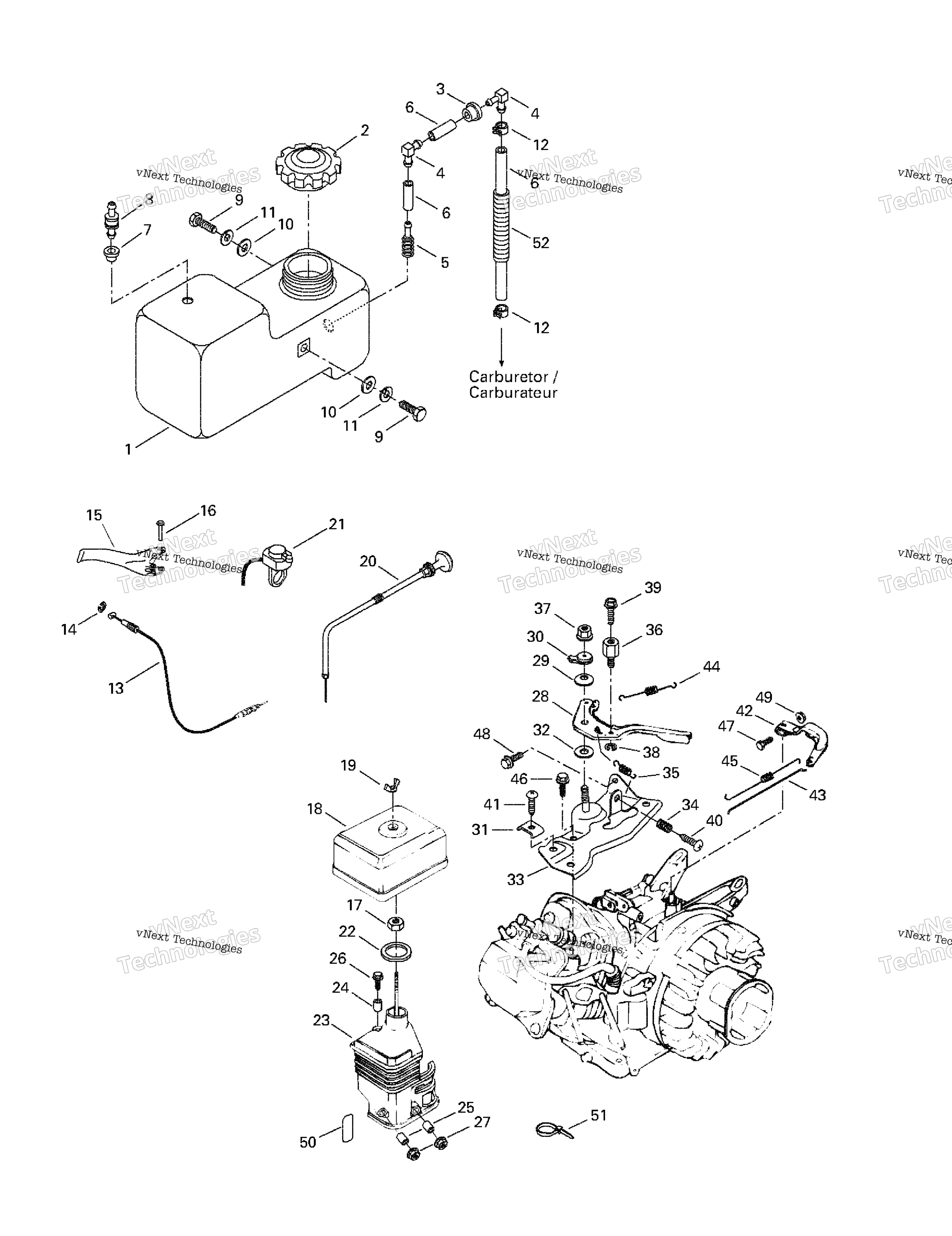

Схема топливной системы для Mini Z
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank art. 571009800
По запросу
2
Cap-Fuel Tank art. 513033025
от 617 ₽
3
Grommet art. 570045500
По запросу
4
Elbow Male Connector art. 414580600
По запросу
5
Fuel Filter art. 414865700
По запросу
6
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
7
GROMMET art. 570027700
По запросу
8
Клапан BRP Can-Am Ski-Doo SeaDoo art. 275500398
По запросу
9
Hex. Screw M6 x 12 art. 207161244
По запросу
10
Шайба BRP art. 224061121
от 116 ₽
11
Шайба стопорная BRP art. 234161471
от 116 ₽
12
Хомут пружинный BRP art. 414554800
По запросу
13
Throttle Cable art. 512060024
По запросу
14
Стопорное кольцо BRP art. 414274500
от 221 ₽
15
Throttle Handle art. 506151227
По запросу
16
Tubular Rivet art. 390502000
По запросу
17
Elastic Stop Nut M6 art. 232561414
от 368 ₽
18
Intake Cover art. H17230ZE0820
По запросу
19
Wing Nut art. H90325044000
По запросу
20
Choke Cable art. 415108600
По запросу
21
Кнопка аварийной остановки двигателя Ski Doo art. 515177454
от 1 783 ₽
Аналог
1 783 ₽
Требуется 1 шт.
22
Packing art. H16271ZE1000
По запросу
23
Air Cleaner Elbow Ass’y Includes 23 - 25. art. H17410ZE0030
По запросу
24
Collar B art. H17239ZE1000
По запросу
25
Collar art. H17238ZE0010
По запросу
26
Flanged Bolt 6 x 20 art. H957010602000
По запросу
27
Flanged Nut 6 mm art. H9405006000
По запросу
28
Control Ass’y Includes 28 - 41. art. H16500ZH7810
По запросу
28
Control Lever art. H16571ZH7000
По запросу
29
Spring Lever art. H16574ZE1000
По запросу
30
Washer art. H16575ZH8000
По запросу
31
Cable Holder art. H16576891000
По запросу
32
Spacer art. H16578ZE1000
По запросу
33
Base art. H16580ZH7810
По запросу
34
Spring art. H16584883300
По запросу
35
Spring art. 512059048
По запросу
36
Cable Holder art. H16594883010
По запросу
37
Nut art. H90114SA0000
По запросу
38
Circlip art. H90605230000
По запросу
39
Screw art. H93500040060H
По запросу
40
Screw art. H93500050250H
По запросу
41
Pan Screw 5 x 16 art. H93500050160A
По запросу
42
Governor Arm art. H16551ZE0010
По запросу
43
Governor Rod art. H16555ZE0000
По запросу
44
Governor Spring art. H16561ZE0020
По запросу
45
Throttle Return Spring art. H16562ZE0020
По запросу
46
Screw art. H90013883000
По запросу
47
Bolt art. H90015ZE5010
По запросу
48
Screw art. H90022888010
По запросу
49
Flanged Nut 6 mm art. H9405006000
По запросу
50
Choke Label art. H87528ZE1810
По запросу
51
Стяжка 142 мм BRP art. 293750002
По запросу
52
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
Другие схемы модели
Топливная система
