модель 2000 года
- Модель Touring 500 LC
- Код модели Touring 500 LC

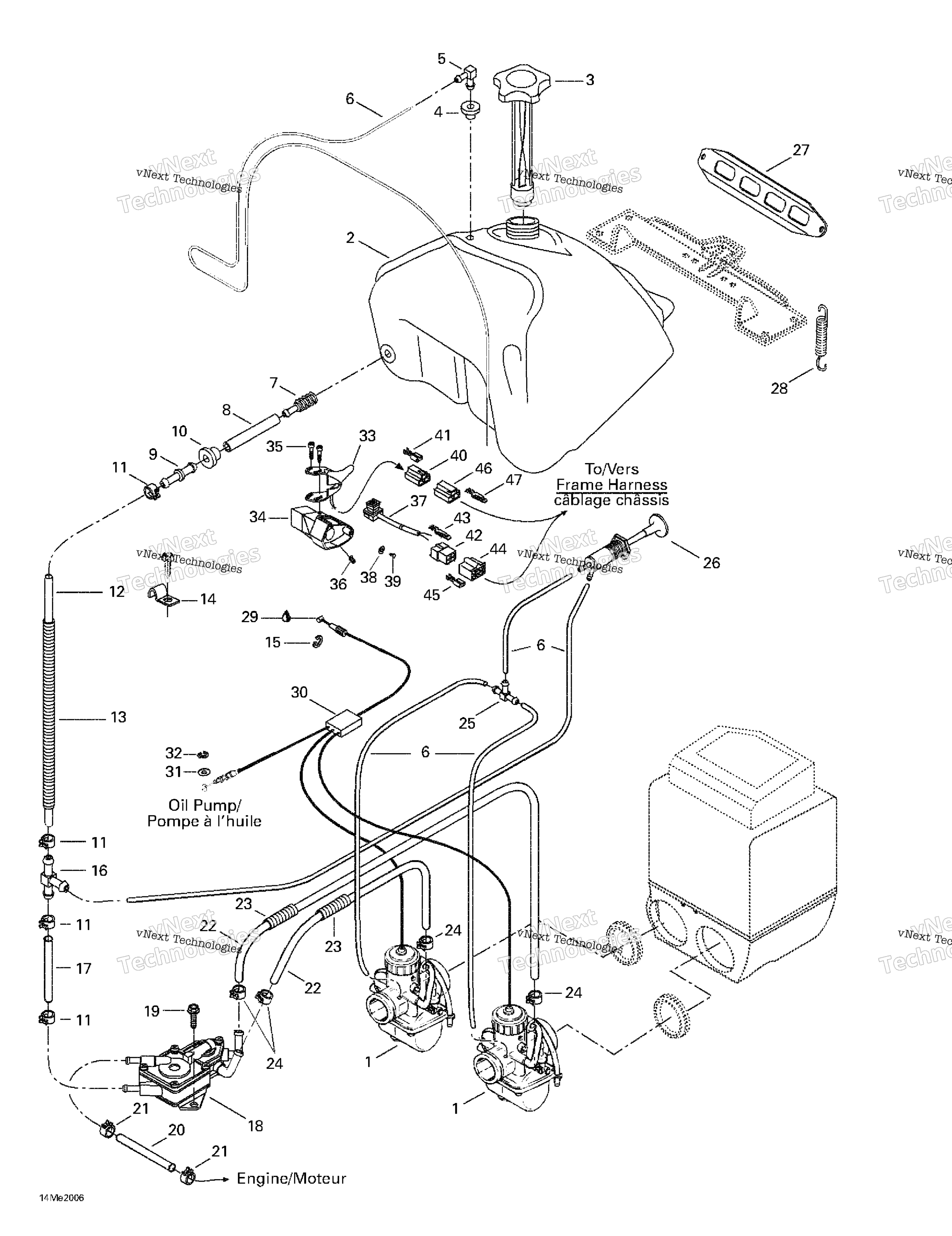

Схема топливной системы для Touring 500 LC
Схема
Детали
Номер
Наименование детали
Цена
0
Carburetor VM 38-432 (MAG) art. 403138609
По запросу
1
Carburetor VM 38-431 (PTO) art. 403138608
По запросу
2
Fuel Tank art. 572108900
По запросу
3
Fuel Tank Cap art. 572161200
от 1 895 ₽
Аналог
1 895 ₽
Требуется 1 шт.
4
Шайба BRP art. 513032908
По запросу
5
Штуцер BRP art. 414814100
от 368 ₽
6
Was 415080100 Fuel Line Primer 3,2mm art. 219704409
По запросу
7
Fuel Filter art. 414865700
По запросу
8
Fuel Line art. XXXX
По запросу
9
Коннектор BRP art. 414518500
от 578 ₽
10
Grommet art. 570045500
По запросу
11
Хомут пружинный BRP art. 414554800
По запросу
12
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
13
Tubing 10 MM 1000MM Long art. 219704407
По запросу
14
CLIP art. 415018200
По запросу
15
Стопорное кольцо BRP art. 414274500
от 221 ₽
16
Фитинг BRP art. 414222500
По запросу
17
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
18
Fuel Pump Ass’y art. 403801100
По запросу
19
HEX. SCREW M6 X 12 art. 210361280
По запросу
20
HOSE 1/4 1000MM LONG art. 219704439
По запросу
21
Хомут пружинный BRP art. 414415200
от 263 ₽
22
Tube art. 415117800
По запросу
23
Tubing 10 MM 1000MM Long art. 219704407
По запросу
24
Хомут пружинный Ski Doo art. 414420700
от 168 ₽
25
T-Fitting art. 414222400
По запросу
26
Primer art. 415060500
По запросу
27
Fuel Tank Bracket art. 517249200
По запросу
28
Spring art. 517182100
от 1 536 ₽
Аналог
Пружина выхлопной системы Ski-Doo (10 шт) ( 517182100 )
art. 02-106-01
1 536 ₽
Требуется 2 шт.
29
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
30
Throttle Cable and Housing (38 mm) art. 414968801
от 5 574 ₽
31
Washer art. 234081100
По запросу
32
Стопорное кольцо BRP art. 414753500
По запросу
33
Курок газа с подогревом BRP art. 512059348
По запросу
34
Throttle Handle Housing art. 572028600
По запросу
35
Болт крепления курка дросселя BRP art. 732601143
от 300 ₽
36
Болт M8 X 10 BRP art. 414440800
от 473 ₽
37
Кнопка аварийного выключения двигателя Ski Doo art. 515177362
от 3 408 ₽
Аналог
3 408 ₽
Требуется 1 шт.
38
WASHER-FLAT art. 391300700
По запросу
39
Винт BRP art. 211000098
По запросу
40
Female Terminal Housing (3 circuits) art. 409008500
По запросу
41
Электрическая клемма "мама" BRP art. 515175253
По запросу
42
Корпус разъема регулятора напряжения Ski Doo art. 409209300
от 830 ₽
43
Электрическая клемма папа Ski Doo art. 409210000
от 578 ₽
44
Корпус разъема регулятора напряжения Ski Doo art. 409204900
По запросу
45
Электрическая клемма "мама" BRP art. 515175253
По запросу
46
Male Terminal Housing (3 circuits) art. 409008600
По запросу
47
Электрическая клемма папа Ski Doo art. 409210000
от 578 ₽
