модель 2001 года
- Модель Formula 500 F
- Код модели Formula Deluxe 500 F

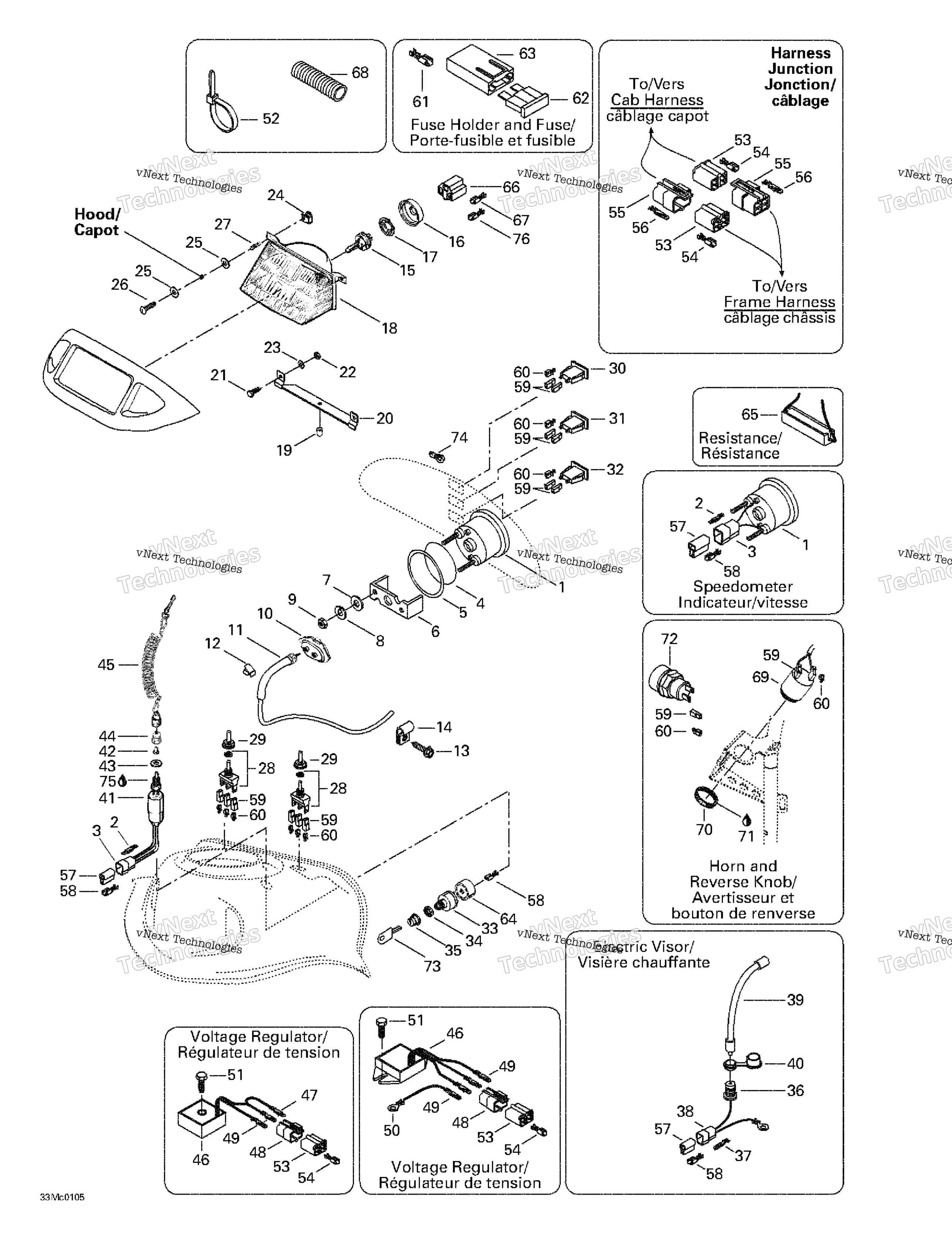

Схема электрооборудования System для Formula Deluxe 500 F
Схема
Детали
Номер
Наименование детали
Цена
0
Speedometer, Mph art. 515175336
По запросу
0
IGNITION SWITCH Formula DLX 500 F. art. 410111300
от 1 837 ₽
0
SCREW-FORMING HEX.HD.FL.GM6174M MX Z 440 F. MX Z 500 F. art. 210263580
По запросу
0
Хомут пластиковый BRP art. 293750001
от 168 ₽
0
Хомут 350 мм BRP art. 293750008
от 116 ₽
0
Tie-Rap 180 mm art. 414115200
По запросу
1
Speedometer, Kmh art. 515175335
По запросу
2
Электрическая клемма папа Ski Doo art. 409210000
от 578 ₽
3
MALE HOUSING art. 409204500
По запросу
4
Уплотнительное кольцо Ski Doo art. 414807100
По запросу
5
Washer art. 517258500
По запросу
6
Case Holder art. 414806500
По запросу
7
Шайба Can Am art. 250200081
По запросу
8
Lock Washer art. 414806700
По запросу
9
Nut art. 414806900
По запросу
10
Drive Angle art. 515175400
По запросу
11
Speedometer Cable art. 414761400
По запросу
12
Клипса Can Am art. 414227300
По запросу
13
HEX. SCREW 12 X 3/4 art. 365901100
По запросу
14
Open Clamp art. 414176000
По запросу
15
Лампа головного света Ski-doo art. 515176274
По запросу
16
PROTECTOR CAP art. 410607100
По запросу
17
BULB HOLDER art. 410608300
По запросу
18
Headlamp art. 410609300
от 5 470 ₽
19
RUBBER STOPPER art. 410608200
По запросу
20
Headlamp Support art. 517218500
По запросу
21
Hex. Screw M5 X 12 art. 207151244
По запросу
22
Гайка BRP art. 232551414
от 168 ₽
23
Шайба Can Am art. 250200081
По запросу
24
Projector Nut art. 572078600
По запросу
25
Flat Washer M5 art. 234051410
По запросу
26
PLASTITE PHILLIPS SCREW M4 X 40 art. 243244040
По запросу
27
Пружина регулировочного болта Can Am art. 517168600
от 882 ₽
28
Выключатель обогрева рукояток BRP art. 410107300
По запросу
29
Защитный колпачок выключателя BRP art. 515175281
По запросу
30
Pilot Lamp (Oil Level) art. 515175728
По запросу
31
Pilot Lamp (Headlamp) art. 515175726
По запросу
32
PILOT LAMP, ELECTRIC REVERSE art. 410113400
По запросу
33
IGNITION SWITCH MX Z 440 F. MX Z 500 F. art. 410111200
от 1 837 ₽
34
Гайка замка зажигания Ski Doo art. 410112100
от 987 ₽
35
Чехол замка зажигания Ski Doo art. 570013700
По запросу
36
Visor Plug Harness Includes 36 - 38. Formula DLX 500 F. art. 515175111
По запросу
37
Электрическая клемма папа Ski Doo art. 409210000
от 578 ₽
38
MALE HOUSING Formula DLX 500 F. art. 409204500
По запросу
39
Visor Plug Extension Formula DLX 500 F. art. 515175161
По запросу
40
Cap Formula DLX 500 F. art. 572103300
По запросу
41
Ответная часть чеки безопасности BRP art. 515175653
от 1 764 ₽
Аналог
1 764 ₽
Требуется 1 шт.
42
Колпачок прокачного штуцера BRP art. 570151100
от 800 ₽
43
Washer art. XXXX
По запросу
44
Гайка чеки аварийной остановки Ski Doo art. 515145900
от 700 ₽
45
Крышка BRP art. 515178283
По запросу
46
VOLTAGE REGULATOR Includes 46 - 49. MX Z 440 F. MX Z 500 F. art. 515163800
По запросу
46
VOLTAGE REGULATOR Includes 46 - 50. Formula DLX 500 F. art. 515175546
По запросу
47
Male Terminal MX Z 440 F. MX Z 500 F. art. XXXX
По запросу
48
Корпус разъема регулятора напряжения Ski Doo art. 409209300
от 830 ₽
49
Male Terminal art. XXXX
По запросу
50
OPEN BARREL Formula DLX 500 F. art. 409003200
По запросу
51
Болт BRP art. 210261650
По запросу
52
Tie Rap art. 515175220
По запросу
53
Корпус разъема регулятора напряжения Ski Doo art. 409204900
По запросу
54
Электрическая клемма "мама" BRP art. 515175253
По запросу
55
Корпус разъема регулятора напряжения Ski Doo art. 409209300
от 830 ₽
56
Электрическая клемма папа Ski Doo art. 409210000
от 578 ₽
57
FEMALE TERMINAL HOUSING, 24 CIRCUITS art. 409204600
По запросу
58
Female Terminal art. 561503100
По запросу
59
Female Terminal Housing, 1 Circuit art. 409010400
По запросу
60
Female Terminal art. 409010100
По запросу
61
Female Terminal Formula DLX 500 F. art. 409003600
По запросу
62
Fuse, 30 Amperes Formula DLX 500 F. art. 410917200
По запросу
63
Fuse Holder Formula DLX 500 F. art. 409004000
По запросу
64
Колодка клеммовая замка зажигания Ski Doo art. 572150700
По запросу
65
Resistance art. 515175241
По запросу
66
FEMALE TERMINAL HOUSING, 3 CIRCUITS art. 409202700
По запросу
67
FEMALE TERMINAL art. 515175320
По запросу
68
Tubing 10 MM 1000MM Long art. 219704407
По запросу
69
Реле звукового сигнала BRP art. 515176035
По запросу
70
Гайка пластиковая Ski Doo art. 414805101
По запросу
71
Silicone Sealant 51388, 300 ml art. 296000309
По запросу
72
Кнопка реверса Ski Doo art. 415130372
от 6 279 ₽
73
Болванка ключа BRP art. 415129350
По запросу
74
INSTRUMENTATION BULB art. 410504200
По запросу
75
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
76
FEMALE TERMINAL art. 409011500
По запросу
77
Frame Harness (Not Shown) MX Z 440 F. MX Z 500 F. art. 515175362
По запросу
78
Frame Harness (Not Shown) Formula DLX 500 F. art. 515175361
По запросу
79
Hood Harness (Not Shown) art. 515175359
По запросу
