модель 2001 года
- Модель Formula 700
- Код модели Formula Deluxe 500/600/700

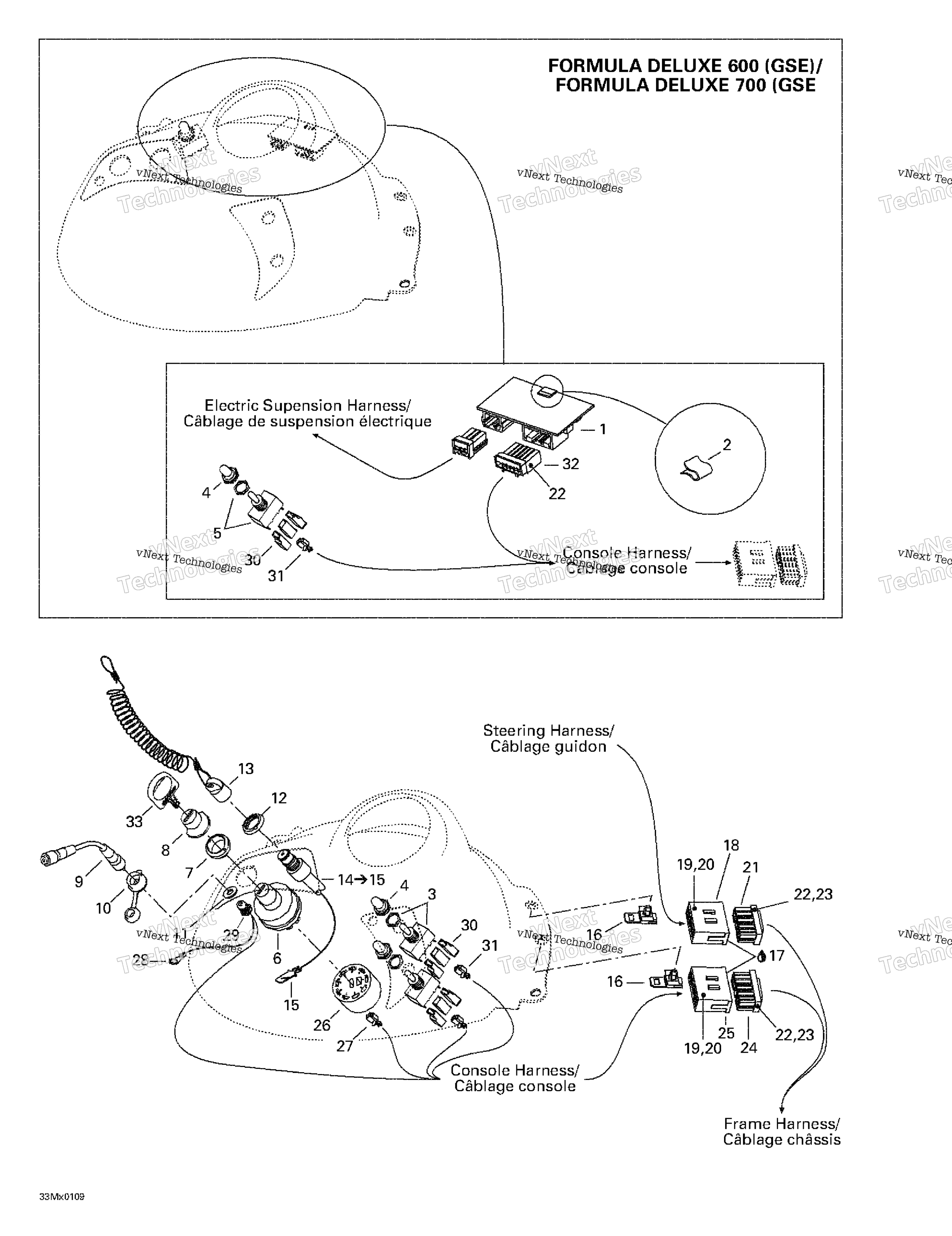

Схема электрооборудования System 2 для Formula Deluxe 500/600/700
Схема
Детали
Номер
Наименование детали
Цена
0
Защитный колпачок выключателя BRP art. 515175281
По запросу
1
Electrical Control Unit (SE, Europe) Formula Deluxe 600. Formula Deluxe 700. art. 515175547
По запросу
2
Clip (GSE) Formula Deluxe 600. Formula Deluxe 700. art. XXXX
По запросу
3
Выключатель обогрева рукояток BRP art. 410107300
По запросу
4
Защитный колпачок выключателя BRP art. 515175281
По запросу
5
Switch (Compressor) Formula Deluxe 600. Formula Deluxe 700. art. 410111500
По запросу
6
IGNITION SWITCH art. 410111300
от 1 837 ₽
7
Гайка замка зажигания Ski Doo art. 410112100
от 987 ₽
8
Чехол замка зажигания Ski Doo art. 570013700
По запросу
9
Visor Plug Extension art. 515175161
По запросу
10
Cap art. 572103300
По запросу
11
Washer art. 503175800
По запросу
12
Safety Switch Nut art. 278002963
По запросу
13
Ключ DESS Ski-Doo art. 515178284
от 4 086 ₽
14
Dess Switch Includes 14 - 15. art. 515175145
По запросу
15
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
16
Housing Support art. 515175283
По запросу
17
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
18
MALE TERMINAL HOUSING, 13 CIRCUITS art. 515175352
По запросу
19
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
20
MALE TERMINAL art. 515175273
По запросу
21
Female Terminal Housing, 13 Circuits art. 515175350
По запросу
22
Электрическая клемма мама Ski Doo art. 515175231
от 725 ₽
23
Female Terminal art. 515175282
По запросу
24
FEMALE TERMINAL HOUSING, 13 CIRCUITS art. 515175349
По запросу
25
MALE TERMINAL HOUSING, 15 CIRCUITS art. 515175351
По запросу
26
Колодка клеммовая замка зажигания Ski Doo art. 572150700
По запросу
27
Female Terminal art. 561503100
По запросу
28
Ring Terminal art. XXXX
По запросу
29
Visor Plug art. XXXX
По запросу
30
Female Terminal Housing, 1 Circuit art. 409010400
По запросу
31
Female Terminal art. 409010100
По запросу
32
Female Terminal Housing, 6 Circuits art. 515175543
По запросу
33
Болванка ключа BRP art. 415129350
По запросу
34
Frame Harness (Not Shown) art. 515175549
По запросу
35
Console Harness (Not Shown) art. 515175551
По запросу
