модель 2001 года
- Модель Mach Z
- Код модели Mach Z

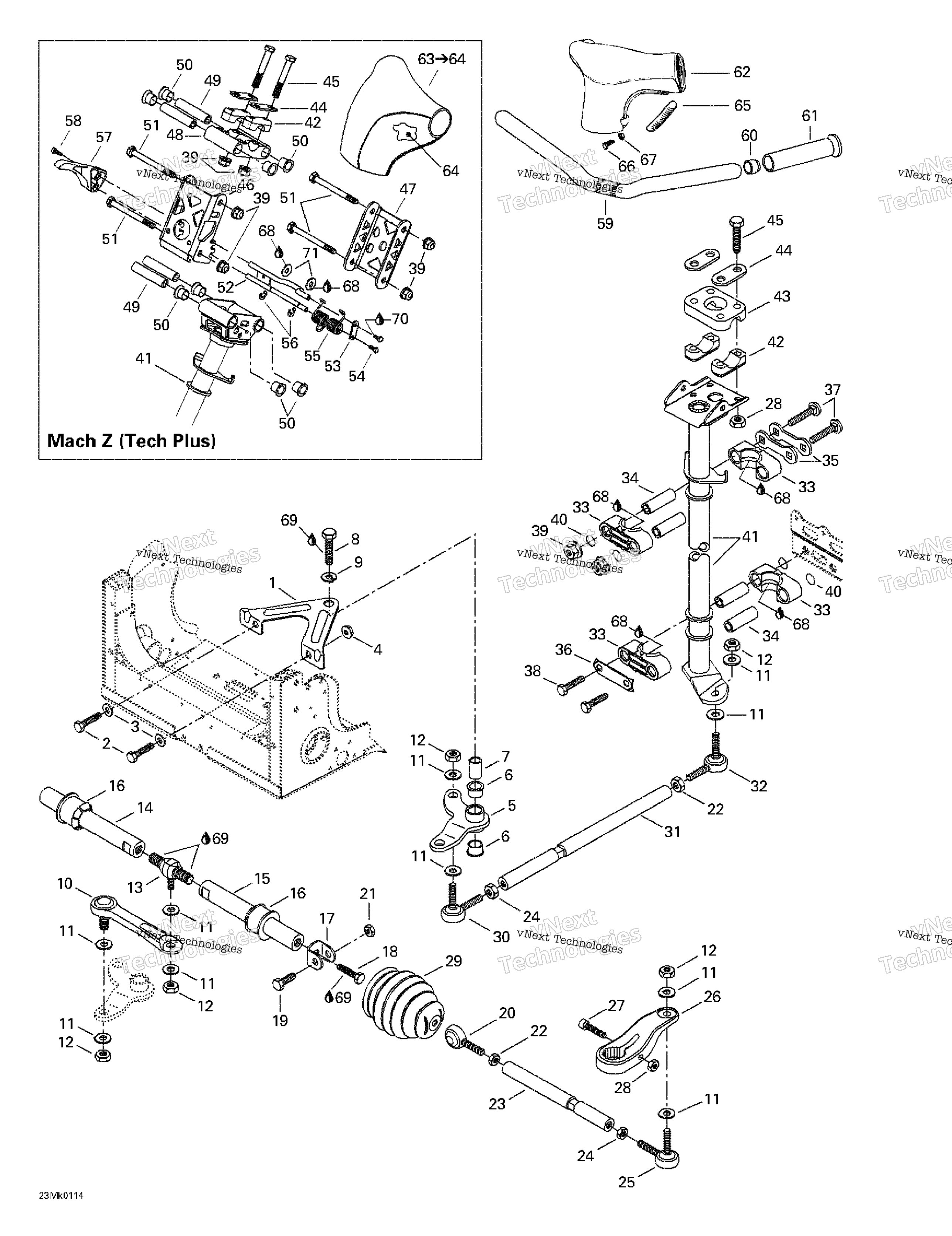

Схема рулевого управления System для Mach Z
Схема
Детали
Номер
Наименование детали
Цена
0
LH Steering Arm art. 506151386
По запросу
0
Main Tube Mach Z (Tech Plus). art. 506151165
По запросу
1
PIVOT SUPPORT art. 506138400
По запросу
2
Болт М6 х 60 BRP art. 207066044
от 116 ₽
3
Шайба BRP art. 224061121
от 116 ₽
4
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
5
Pivot Arm art. 506129500
По запросу
6
Втулка BRP art. 415041100
По запросу
7
Pivot art. 506131500
По запросу
8
Hex. Screw M10 X 60 art. 207006044
По запросу
9
Lock Washer Helical M10 art. 234101411
По запросу
10
Ball Stud Lever art. 415059800
По запросу
11
Washer art. 503175800
По запросу
12
Elastic Flange Nut M10 art. 232501416
По запросу
13
Ball Joint (Double) art. 415053300
По запросу
14
Sliding Bar (Long) art. 506129402
По запросу
15
Sliding Bar (Short) art. 506129400
По запросу
16
Cushion art. 572108500
По запросу
17
Bracket art. 506138300
По запросу
18
Hex. Screw M10 X 25 art. 207102544
По запросу
19
Болт BRP art. 207084544
от 263 ₽
20
LH Ball Joint art. 415048600
По запросу
21
Гайка Can Am art. 232581414
По запросу
22
Гайка 10 мм левая резьба BRP art. 250100016
По запросу
23
Tie-Rod art. 506129600
По запросу
24
Гайка рулевого наконечника наружная BRP art. 732610010
от 100 ₽
25
Рулевой наконечник Ski Doo art. 506151491
от 2 191 ₽
26
RH Steering Arm art. 506151385
По запросу
27
Болт М8х35 Can Am art. 205083544
По запросу
28
Гайка Can Am art. 232581414
По запросу
29
Tie-Rod Cap art. 570054100
По запросу
30
Наконечник рулевой тяги правая резьба Ski Doo art. 506151492
от 1 607 ₽
Аналог
Рулевой наконечник Ski Doo (правая резьба) ( 506151492 )
art. SM-08247
1 607 ₽
Требуется 1 шт.
31
Tie-Rod art. 506151394
По запросу
32
Шаровая опора BRP art. 506151845
от 1 622 ₽
Аналог
Рулевой наконечник Ski Doo (левая резьба) ( 506151845 )
art. 08-103-24
1 622 ₽
Требуется 1 шт.
33
Опора рулевого вала(половинка) art. 506150400
от 1 134 ₽
34
Втулка Ski Doo art. 506150500
от 987 ₽
35
Фиксатор пластины BRP art. 506150600
от 578 ₽
36
Lock Tab art. 506151332
По запросу
37
Carriage Bolt M8 X 70 art. 207787044
По запросу
38
Hex. Screw M8 X 55 art. 207085544
По запросу
39
Гайка М8 art. 233281414
от 210 ₽
40
O-RING art. 506151140
По запросу
41
Main Tube Mach Z (Standard). art. 506151169
По запросу
42
Крепление руля скоба U образная BRP art. 709400919
от 1 230 ₽
43
STEERING CLAMP Mach Z (Standard). art. 277000142
По запросу
44
Крепежная планка руля Can Am art. 709400509
от 350 ₽
45
HEX. SCREW M8 X 60 art. 207086044
По запросу
46
FRONT ARM Mach Z (Tech Plus). art. 506151156
По запросу
47
Rear Arm Mach Z (Tech Plus). art. 506151152
По запросу
48
Clamp Mach Z (Tech Plus). art. 506151147
По запросу
49
Spacer Mach Z (Tech Plus). art. 506151146
По запросу
50
Cushion Mach Z (Tech Plus). art. 506152520
По запросу
51
HEX. FLANGED SCREW M8 X 80 Mach Z (Tech Plus). art. 207688044
По запросу
52
Lock Mach Z (Tech Plus). art. 506151162
По запросу
53
Plate Mach Z (Tech Plus). art. 506151240
По запросу
54
HEX. SCREW M4 X 10 Mach Z (Tech Plus). art. 207141044
По запросу
55
SPRING Mach Z (Tech Plus). art. 506151219
По запросу
56
Стопорное кольцо BRP art. 414274500
от 221 ₽
57
HANDLE Mach Z (Tech Plus). art. 506151188
По запросу
58
Socket Head Screw M4 X 12 Mach Z (Tech Plus). art. 205041254
По запросу
59
Handle Bar art. 506142000
По запросу
60
HANDLEBAR END art. 572081900
По запросу
61
Грипс руля Ski Doo art. 506151530
от 1 848 ₽
62
Steering Padding Mach Z (Standard). art. 506151182
По запросу
63
Steering Padding Ass’y Includes 63 - 64. Mach Z (Tech Plus). art. 506151370
По запросу
64
Foam Mach Z (Tech Plus). art. 506151285
По запросу
65
KEYWAY Mach Z (Standard). art. 572106200
По запросу
66
Phillips Screw M5 X 20 Mach Z (Standard). art. 208652044
По запросу
67
Hex. Flange Elastic Nut M5 Mach Z (Standard). art. 233251414
от 326 ₽
68
SYNTHETIC GREASE, 400 G art. 219700417
По запросу
69
Loctite 271, 10 ml art. 293800005
По запросу
70
Loctite 243, 10 ml Mach Z (Tech Plus). art. 293800060
По запросу
71
Washer Mach Z (Tech Plus). art. 517302265
По запросу
