модель 2002 года
- Модель Legend 380 F
- Код модели Legend 380F/500F

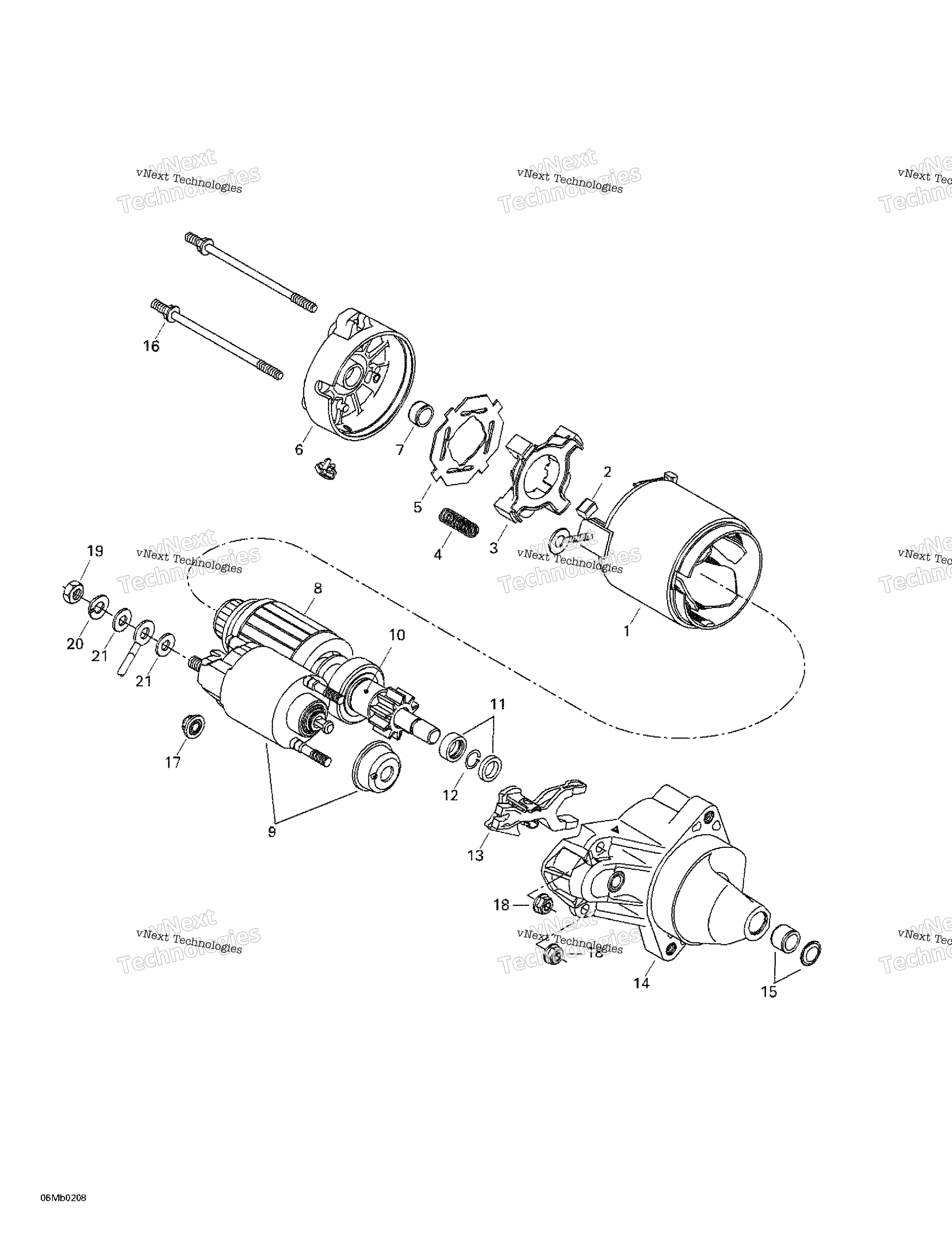

Схема электрооборудования Starter для Legend 380F/500F
Схема
Детали
Номер
Наименование детали
Цена
1
Starter Housing Legend 380 F. Legend 500 F. art. 410213106
По запросу
1
STARTER ASS’Y Includes 1 - 21. Legend 380 F. Legend 500 F. art. 515175795
По запросу
2
BRUSH KIT Legend 380 F. Legend 500 F. art. 410213107
По запросу
3
BRUSH HOLDER Legend 380 F. Legend 500 F. art. 410209700
По запросу
4
BRUSH SPRING Legend 380 F. Legend 500 F. art. 410209800
По запросу
5
INSULATOR Legend 380 F. Legend 500 F. art. 410209900
По запросу
6
HOUSING Legend 380 F. Legend 500 F. art. 410213108
По запросу
7
BRASS BUSHING Legend 380 F. Legend 500 F. art. 410210100
По запросу
8
Armature Assy. Legend 380 F. Legend 500 F. art. 410210200
По запросу
9
SWITCH ASSY. Legend 380 F. Legend 500 F. art. 410210300
По запросу
10
STARTER CLUTCH Legend 380 F. Legend 500 F. art. 410210400
от 5 100 ₽
11
NUT Legend 380 F. Legend 500 F. art. 410212500
По запросу
12
CIRCLIP Legend 380 F. Legend 500 F. art. 410212600
По запросу
13
Lever Legend 380 F. Legend 500 F. art. 410213109
По запросу
14
Housing Legend 380 F. Legend 500 F. art. 410213113
По запросу
15
BRASS BUSHING Legend 380 F. Legend 500 F. art. 410210900
По запросу
16
BOLT Legend 380 F. Legend 500 F. art. 410212000
По запросу
17
NUT Legend 380 F. Legend 500 F. art. 410211100
По запросу
18
NUT Legend 380 F. Legend 500 F. art. 410211200
По запросу
19
Гайка М8 BRP art. 232081414
от 46 ₽
20
Гровер 8 мм BRP art. 234181401
По запросу
21
Шайба BRP art. 234081410
от 168 ₽
