модель 2002 года
- Модель Summit 500 F
- Код модели Summit 500 F

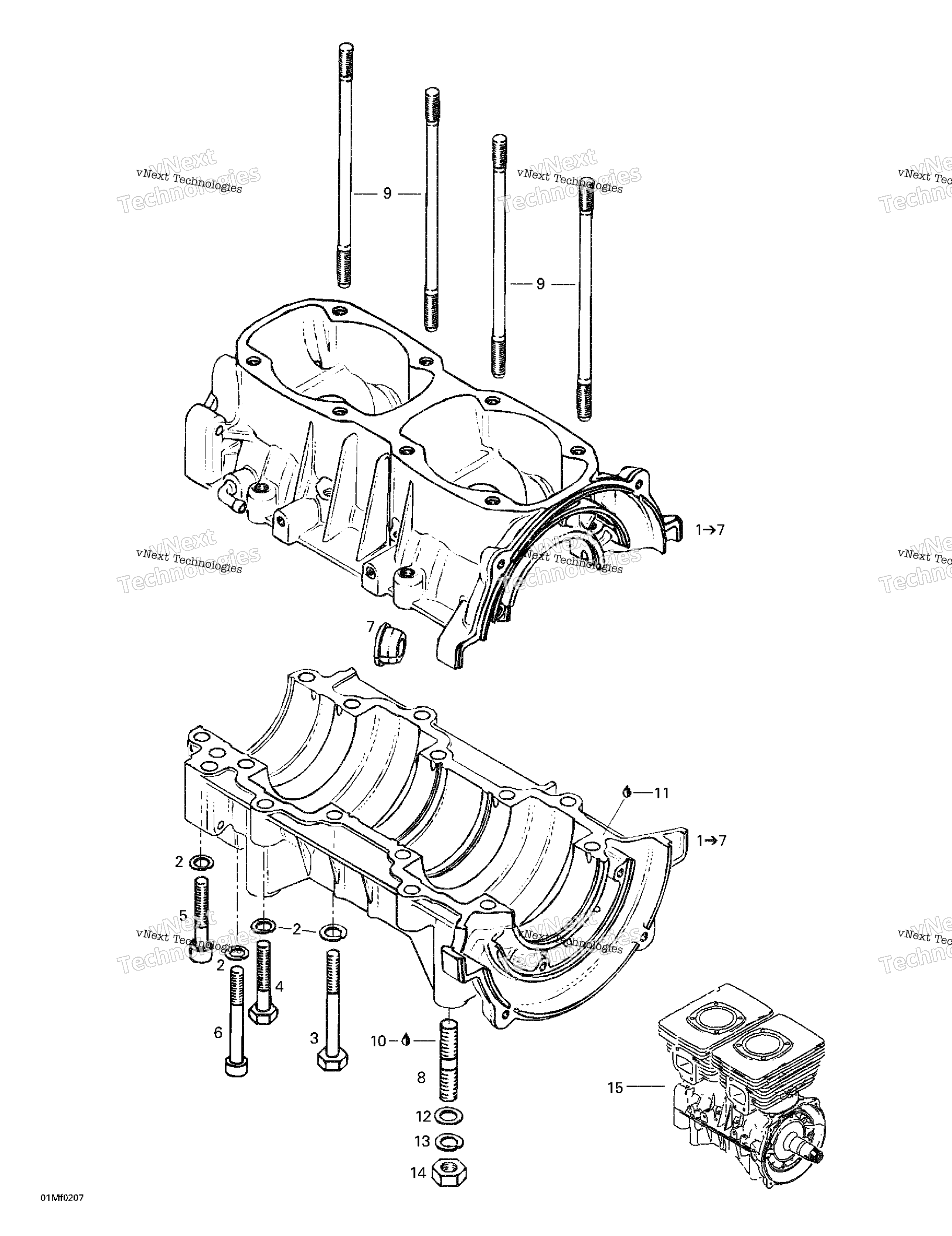

Схема картера для Summit 500 F
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Ass’Y Includes 1 - 7. art. 420888493
По запросу
2
Шайба BRP art. 420945832
от 100 ₽
3
Болт М8х70 Ski Doo art. 420841201
По запросу
4
Болт BRP art. 207084544
от 263 ₽
5
Болт М8х45 art. 420841561
По запросу
6
Болт М8х65 Ski Doo art. 420841841
По запросу
7
Cable Grommet art. 420860962
По запросу
8
Stud M10 X 23 art. 420941644
По запросу
9
Stud M8 X 173.5 art. 420840556
По запросу
10
Loctite 243, 10 ml art. 293800060
По запросу
11
Sealing Compound, 30 ml art. 420297907
По запросу
12
Flat Washer 10 mm art. 243001410
По запросу
13
WASHER-LOCK SPRING DIN.128A-A2 art. 234100602
По запросу
14
Гайка M10 BRP art. 232006414
от 221 ₽
15
503 Short Block Ass’Y art. 420050304
По запросу
