модель 2003 года
- Модель Grand Touring 700
- Код модели Grand Touring 500/600/700

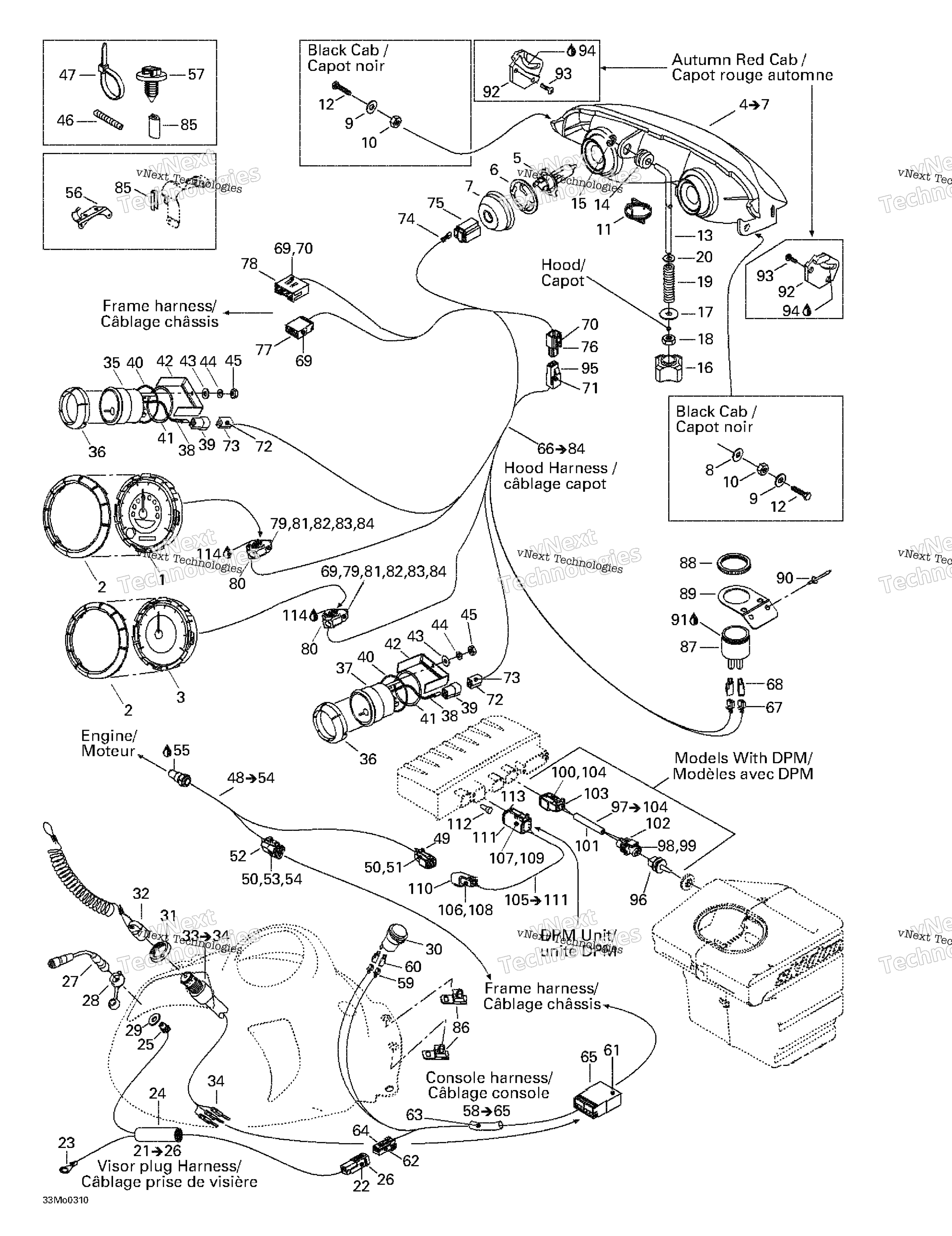

Схема электрооборудования System для Grand Touring 500/600/700
Схема
Детали
Номер
Наименование детали
Цена
0
Tubing 10 MM 1000MM Long art. 219704407
По запросу
0
Tubing 16 MM 1000MM Long art. 219704408
По запросу
0
Was 705004062 Protector Tube art. 219704424
По запросу
0
GAINE LOW TEMP.VINYL art. 515175314
По запросу
0
Стяжка 142 мм BRP art. 293750002
По запросу
0
Tie-Rap 173 mm art. 293750009
По запросу
0
Tie-Rap 180 mm art. 414115200
По запросу
0
Хомут 350 мм BRP art. 293750008
от 116 ₽
0
Temperature Sensor Grand Touring 600. Grand Touring 700. art. 515175820
По запросу
0
LH Support art. 517289400
По запросу
1
Speedometer Grand Touring 600. Grand Touring 700. art. 515175683
По запросу
1
Electronic Speedometer, Kmh art. 515175942
По запросу
2
Кольцо приборной панели Ski Doo art. 515179005
По запросу
3
Tachometer art. 515175943
По запросу
4
Halogen Headlamp Includes 4 - 7. art. 515176311
По запросу
5
Лампа головного света Ski-doo art. 515176274
По запросу
6
BULB HOLDER art. 515175910
По запросу
7
COVER art. 515175911
По запросу
8
Шайба BRP art. 234001410
от 100 ₽
9
Flat Washer M5 art. 234051410
По запросу
10
Nut M5 art. 250100018
По запросу
11
SPRING Grand Touring 500. Grand Touring 600. art. 515175324
По запросу
12
Hex. Screw M5 X 35 art. 207053544
По запросу
13
ADJUSTER ROD art. 517295800
По запросу
14
Втулка фары Ski Doo art. 415100800
По запросу
15
Гайка-шайба BRP art. 732610072
от 270 ₽
16
Handle art. 515175548
По запросу
17
Washer art. 224060251
По запросу
18
Elastic Stop Nut M6 art. 232561414
от 368 ₽
19
Пружина Ski Doo art. 415100600
от 473 ₽
20
Шайба BRP art. 234061410
По запросу
21
Visor Plug Harness Includes 21 - 26. art. 515177837
По запросу
22
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
23
Ring Terminal art. XXXX
По запросу
24
Was 705004062 Protector Tube art. 219704424
По запросу
25
Visor Plug art. XXXX
По запросу
26
Male Terminal Housing, 2 Circuits art. 515175654
По запросу
27
EXTENSION art. 515175971
По запросу
28
Cap art. 572103300
По запросу
29
Washer art. 503175800
По запросу
30
Разьем прикуривателя BRP art. 861507200
По запросу
31
Safety Switch Nut art. 278002963
По запросу
32
Ключ DESS Ski-Doo art. 515178284
от 4 086 ₽
33
Dess Switch Includes 33 - 34. art. 515175145
По запросу
34
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
35
Temperature Gauge Grand Touring 600. Grand Touring 700. art. 515175601
По запросу
36
Кольцо приборной панели Ski Doo art. 515175711
от 2 552 ₽
37
FUEL GAUGE Grand Touring 600. Grand Touring 700. art. 515175529
По запросу
38
Электрическая клемма папа Ski Doo art. 409210000
от 578 ₽
39
FEMALE HOUSING Grand Touring 600. Grand Touring 700. art. 409204200
По запросу
40
O-RING Grand Touring 600. Grand Touring 700. art. 414807200
По запросу
41
WASHER Grand Touring 600. Grand Touring 700. art. 517258600
По запросу
42
Case Holder Grand Touring 600. Grand Touring 700. art. 415099800
По запросу
43
Шайба Can Am art. 250200081
По запросу
44
Lock Washer Grand Touring 600. Grand Touring 700. art. 414833700
По запросу
45
NUT Grand Touring 600. Grand Touring 700. art. 414833600
По запросу
46
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
47
Хомут пластиковый BRP art. 293750001
от 168 ₽
48
Temperature Sensor Includes 48 - 54. art. 515175930
По запросу
49
Female Housing, 2 Circuits art. 515175670
По запросу
50
Female Terminal art. 278000632
По запросу
51
Female Lock, 2 Circuits art. 515175675
По запросу
52
FEMALE TERMINAL HOUSING, 3 CIRCUITS art. 515175671
По запросу
53
Female Lock, 3 Circuits art. 515175676
По запросу
54
Sealing Cap art. 293000052
По запросу
55
Was 293800018 Loctite 592, 50 ml art. 219704455
По запросу
56
Cable Support art. 515175254
По запросу
57
Mount Dart art. 293730040
от 879 ₽
Аналог
879 ₽
Требуется 1 шт.
58
Console Harness Includes 58 - 65. art. 515175826
По запросу
59
Female Terminal art. 409010100
По запросу
60
Female Terminal Housing, 1 Circuit art. 409010400
По запросу
61
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
62
Электрическая клемма мама Ski Doo art. 515175231
от 725 ₽
63
GAINE LOW TEMP.VINYL art. 515175314
По запросу
64
Female Housing, 2 Circuits art. 515175658
По запросу
65
Корпус разъема BRP art. 515175662
По запросу
66
Hood Harness Includes 66 - 84. art. 515175827
По запросу
67
Female Terminal art. 409010100
По запросу
68
Female Terminal Housing, 1 Circuit art. 409010400
По запросу
69
Электрическая клемма папа Ski Doo art. 515175232
от 400 ₽
70
MALE TERMINAL art. 515175273
По запросу
71
Female Terminal art. 515175282
По запросу
72
Female Terminal art. 561503100
По запросу
73
Female Housing art. 409204300
По запросу
74
FEMALE TERMINAL art. 515175321
По запросу
75
FEMALE TERMINAL HOUSING, 3 CIRCUITS art. 409202700
По запросу
76
MALE TERMINAL HOUSING, 1 CIRCUIT art. 515175509
По запросу
77
Корпус разъема BRP art. 515175662
По запросу
78
MALE TERMINAL HOUSING, 11 CIRCUITS art. 515175720
По запросу
79
Plug art. 515175812
По запросу
80
Заглушка разъема BRP art. 515175801
По запросу
81
Фиксатор бока Ski Doo art. 515175802
от 1 491 ₽
82
Wire Seal art. 515175803
По запросу
83
Block art. 515175804
По запросу
84
Female Terminal art. 515175806
По запросу
85
Was 271000110 Protection Trim art. 219704353
По запросу
86
Housing Support art. 515175283
По запросу
87
Реле звукового сигнала BRP art. 515176035
По запросу
88
Гайка пластиковая Ski Doo art. 414805101
По запросу
89
PLATE art. 515175688
По запросу
90
Pop Rivet 3/16" art. 390402200
от 74 ₽
91
Silicone Sealant 51388, 300 ml art. 296000309
По запросу
92
RH Support art. 517289300
По запросу
93
Headlamp Screw art. 732601315
По запросу
94
Grease Tube Lmz, 400 G art. 413707500
По запросу
95
FEMALE TERMINAL HOUSING, 1 CIRCUIT art. 515175510
По запросу
96
Датчик воздуха Sea Doo art. 270600000
от 9 020 ₽
97
Temperature Harness Includes 97 - 104. Grand Touring 600. Grand Touring 700. art. 515175703
По запросу
98
Разъем электрический Can Am art. 278000998
По запросу
99
Сальник проводки Sea Doo art. 278000999
По запросу
100
Female Terminal art. 278000632
По запросу
101
Was 705004062 Protector Tube art. 219704424
По запросу
102
FEMALE TERMINAL HOUSING, 2 CIRCUITS art. 515175588
По запросу
103
Female Housing, 2 Circuits art. 515175670
По запросу
104
Female Lock, 2 Circuits art. 515175706
По запросу
105
Sensor Harness Includes 105 - 111. art. 515175898
По запросу
106
Разъем Sea Doo art. 278000631
от 525 ₽
107
Female Terminal art. 278000632
По запросу
108
Male Lock, 2 Circuits art. 409207500
По запросу
109
Sealing Cap art. 293000052
По запросу
110
Male Terminal Housing, 2 Circuits art. 517175665
По запросу
111
Male Housing, 6 Circuits art. 515175673
По запросу
112
Sealing Cap art. 293000052
По запросу
113
Male Wedge, 6 Circuits art. 515175678
По запросу
114
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
