модель 2003 года
- Модель Mach Z
- Код модели Mach Z

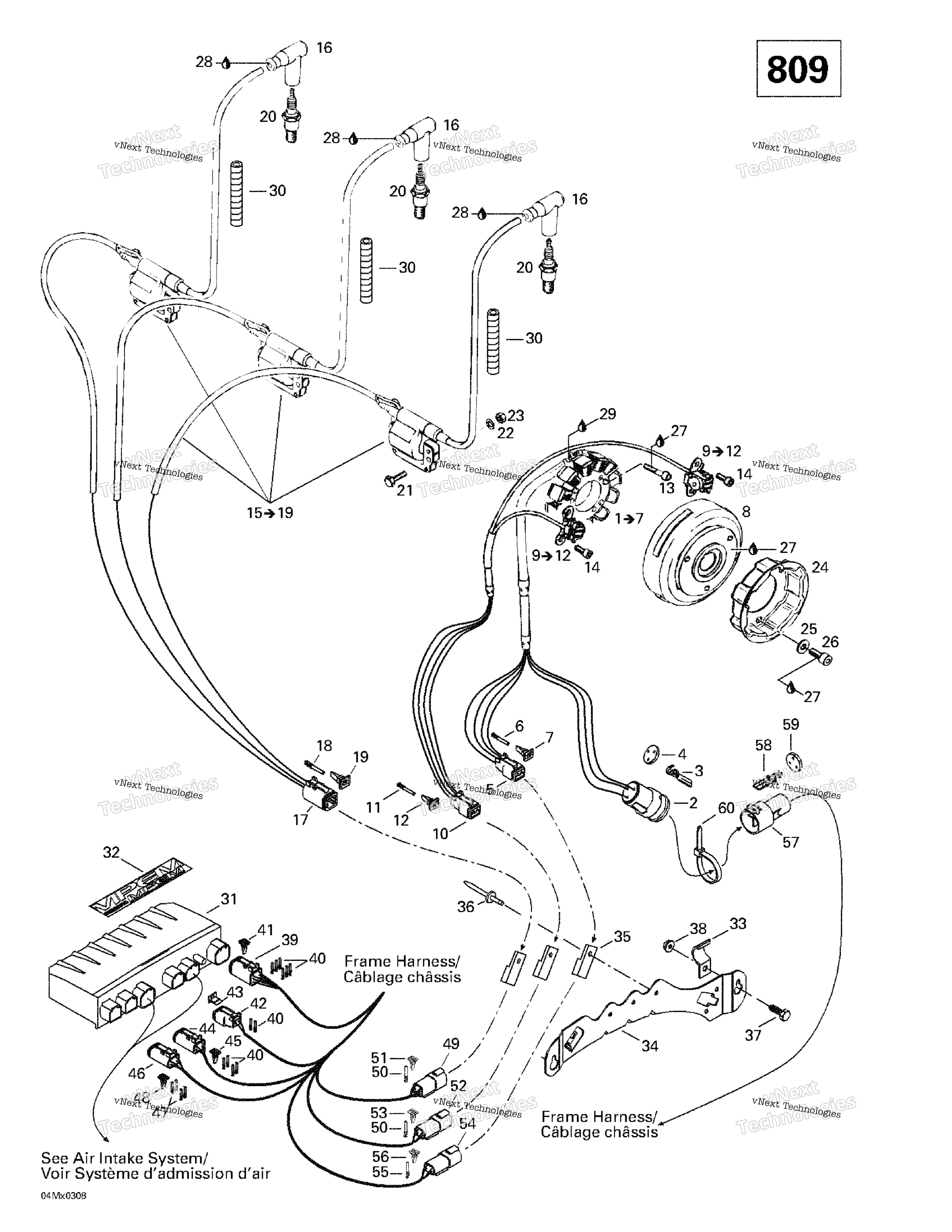

Схема магнето (12V, 290W) для Mach Z
Схема
Детали
Номер
Наименование детали
Цена
1
Stator Ass’y Includes 1 - 7. art. 410922927
По запросу
2
FEMALE TERMINAL HOUSING, 3 CIRCUITS art. 409208200
По запросу
3
FEMALE TERMINAL art. 409011900
По запросу
4
Уплотнение электропроводки BRP art. 409208500
По запросу
5
Female Terminal Housing (4 circuits) art. 515175245
По запросу
6
FEMALE TERMINAL art. 409015100
По запросу
7
Female Lock (4 circuits) art. 515175246
По запросу
8
Magneto Flywheel art. 410922930
По запросу
9
Pick Up Ass’y Includes 9 - 12. art. 410922909
По запросу
10
Male Connector, 4 Circuits art. 278000739
По запросу
11
Female Terminal art. 278000632
По запросу
12
Male Lock, 4 Circuits art. 278000738
По запросу
13
Socket Head Screw M6 X 30 art. 420840887
По запросу
14
Allen Screw M6 X 14 art. 420840391
По запросу
15
Ignition Coil Includes 15 - 19. art. 420966705
По запросу
16
Свечной колпачок Sea Doo art. 278000237
По запросу
17
Male Connector, 6 Circuits art. 710001540
По запросу
18
Female Terminal art. 278000632
По запросу
19
MALE LOCK, 6 CIRCUITS art. 278000737
По запросу
20
Свеча зажигания Ski Doo art. 219703120
от 500 ₽
21
Болт BRP art. 207162044
от 168 ₽
22
Стопорное кольцо 6 мм art. 420945751
По запросу
23
Гайка М6 BRP art. 232061414
от 168 ₽
24
Starting Pulley art. 420852418
По запросу
25
Шайба картера BRP art. 420827405
от 263 ₽
26
Болт М8х12 Ski Doo art. 420841520
По запросу
27
Loctite 243, 10 ml art. 293800060
По запросу
28
Was 293550004 Dielectric Grease, 150 g art. 219704453
По запросу
29
Silicone Sealant 51388, 300 ml art. 296000309
По запросу
30
Tubing 10 MM 1000MM Long art. 219704407
По запросу
31
Calibration Module art. 512059292
По запросу
32
Electrical Box Decal art. 516000245
По запросу
33
Bracket art. 517274400
По запросу
34
Housing Support art. 515175148
По запросу
35
Clip art. 270000141
По запросу
36
Pop Rivet 3/16" art. XXXX
По запросу
37
Hex. Screw M5 X 14 art. 207151444
По запросу
38
Hex. Flange Elastic Nut M5 art. 233251414
от 326 ₽
39
Male Connector, 6 Circuits art. 710001540
По запросу
40
Female Terminal art. 278000632
По запросу
41
MALE LOCK, 6 CIRCUITS art. 278000737
По запросу
42
Female Connector, 2 Circuits art. 409207300
По запросу
43
FEMALE LOCK, 2 CIRCUITS art. 409207100
По запросу
44
Male Connector, 4 Circuits art. 278000739
По запросу
45
Male Lock, 4 Circuits art. 278000738
По запросу
46
Female Terminal Housing (4 circuits) art. 515175245
По запросу
47
FEMALE TERMINAL art. 409015100
По запросу
48
Female Lock (4 circuits) art. 515175246
По запросу
49
Female Connector, 6 Circuits art. 710001539
По запросу
50
Разъем Sea Doo art. 278000631
от 525 ₽
51
Female Lock, 6 Circuits art. 278000735
По запросу
52
Female Housing, 4 Circuits art. 278000635
По запросу
53
Female Wedge, 4 Circuits art. 278000636
По запросу
54
MALE TERMINAL HOUSING, 4 CIRCUITS art. 710000045
По запросу
55
MALE TERMINAL art. 409014800
По запросу
56
MALE LOCK, 4 CIRCUITS art. 710000046
По запросу
57
MALE HOUSING art. 409207900
По запросу
58
MALE TERMINAL art. 409011100
По запросу
59
Уплотнение электропроводки BRP art. 409208500
По запросу
60
Tie-Rap 180 mm art. 414115200
По запросу
